Ürün Açıklamaları
Genel Bakış - BOY Electric Serisinde BOY 80 Electric'in Konumu

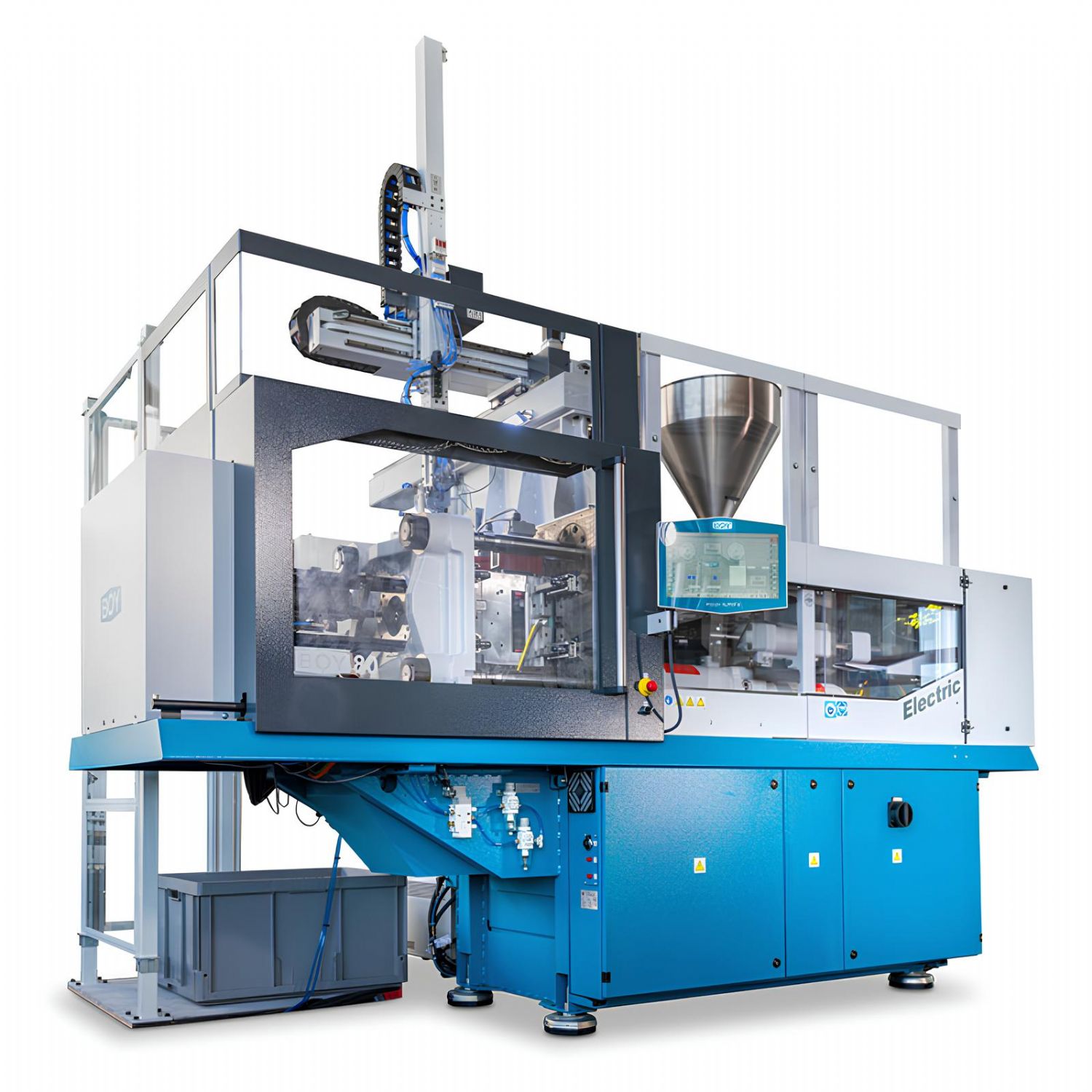

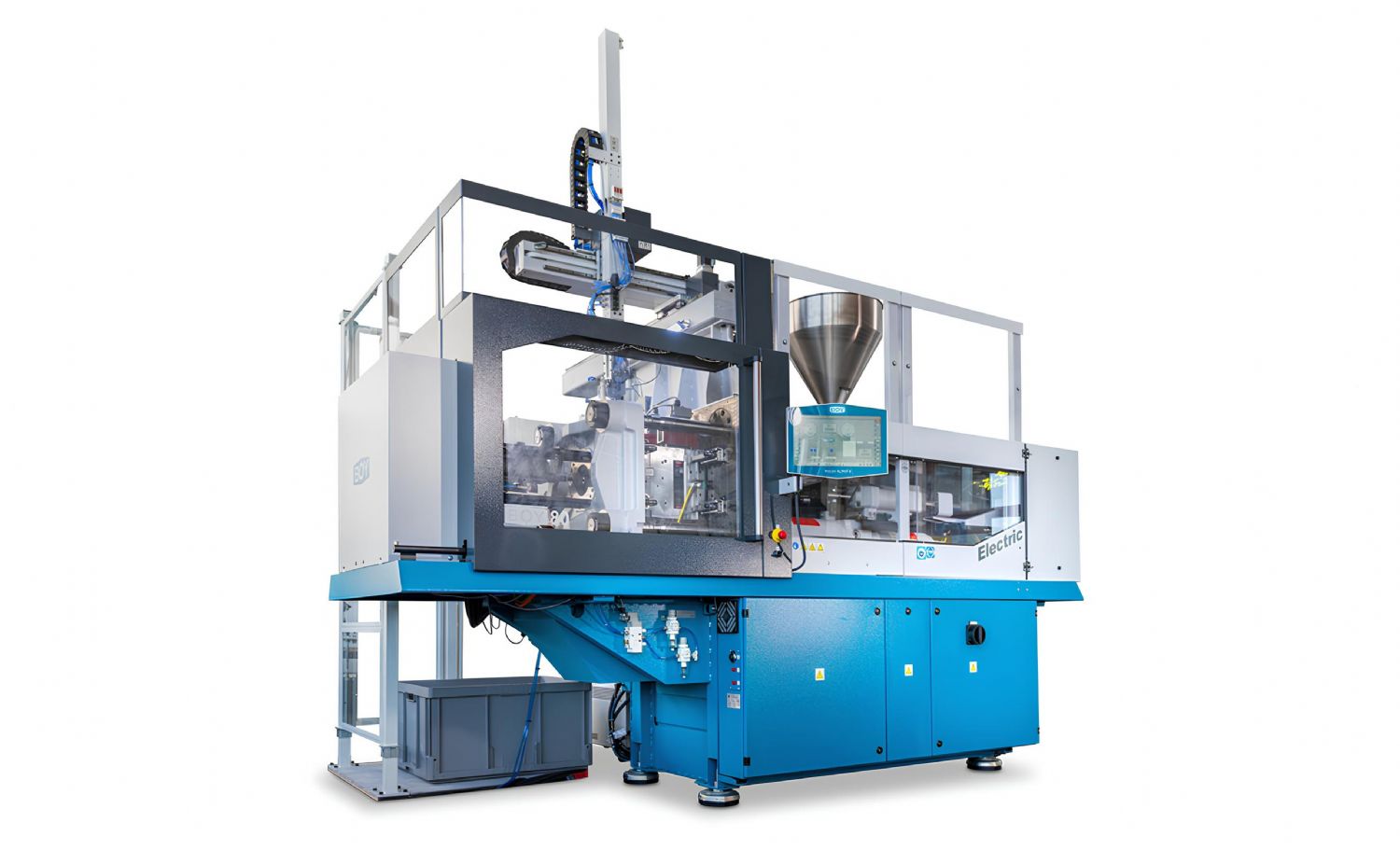

BOY 80 Electric, Dr.BOY'un BOY Electric serisi içerisinde orta-yüksek tonaj segmentinde konumlanan, ileri teknolojiye sahip tam elektrikli enjeksiyon kalıplama makinelerinden biridir. 800 kN kilitleme kuvveti ile hem teknik parça üretimlerinde hem de daha büyük kalıplar gerektiren uygulamalarda yüksek proses güvenliği sunar.
BOY Electric serisinin temel mühendislik yaklaşımı; enjeksiyon, dozajlama ve ejektör eksenlerinde tamamen elektrikli tahrik kullanarak, servo-hidrolik kilitleme sisteminin enerji verimliliğini ve dayanıklılığını korumaktır. Bu sayede yüksek dinamikler, paralel hareket kabiliyeti ve üstün tekrarlanabilirlik elde edilir.
Kilitleme Ünitesi - 800 kN İki Plakalı Konsol Tip Sistem
BOY 80 Electric, iki plakalı ve konsol tip bir kilitleme ünitesine sahiptir. Bu yapı, geniş kalıp alanı ve otomasyon entegrasyonu için ideal bir çalışma ortamı sağlar.
Kilitleme ünitesi teknik verileri:
- Kilitleme kuvveti: 800 kN
- Kolonlar arası mesafe (yatay x dikey): 430 x 360 mm
- Plakalar arası maksimum açıklık: 725 mm
- Maksimum ayarlanabilir kalıp açma stroku: 475 mm
- Minimum kalıp yüksekliği: 250 mm
- Hareketli plakada maksimum kalıp ağırlığı: 500 kg
- Kalıp açma kuvveti: 57,8 kN
- Kalıp kapama kuvveti: 41,2 kN
- Maksimum ejektör stroku: 150 mm
- Ejektör itme / çekme kuvveti: 20 kN
Yağsız ve gres içermeyen kalıp bağlama alanı, özellikle medikal, elektronik ve temiz üretim ortamları için önemli bir avantaj sağlar.
Enjeksiyon Ünitesi - SP 170 Tam Elektrikli Enjeksiyon Platformu
BOY 80 Electric, termoplastik işleme için SP 170 enjeksiyon ünitesi ile donatılmıştır. Bu ünitede enjeksiyon hareketi ve vida dönmesi tamamen elektrik motorlarıyla gerçekleştirilir.
Vida çapı seçenekleri:
- 28 / 32 / 38 / 42 mm
Enjeksiyon ünitesi teknik verileri:
- Maksimum teorik strok hacmi: 77 / 100,5 / 141,8 / 173,2 cm³
- Maksimum teorik şut ağırlığı (PS): 70 / 91,5 / 129 / 157,6 g
- Teorik enjeksiyon debisi:
- 92,4 - 147,8 cm³/s
- 120,6 - 193 cm³/s
- 170,1 - 272,2 cm³/s
- 207,8 - 332,5 cm³/s
- Maksimum enjeksiyon hızı: 150 - 240 mm/s
- Maksimum özgül enjeksiyon basıncı:
- 2210 - 2798 bar
- 1692 - 2142 bar
- 1203 - 1519 bar
- 982 - 1244 bar
- Maksimum vida stroku: 125 mm
- Meme temas kuvveti: 48 kN
- Meme geri çekme stroku: 215 mm
- Vida torku: 230 Nm
- Vida devri: 500 dev/dk (kademesiz)
- Vida geri çekme kuvveti: 66 kN
- Isıtma gücü (meme + kovan): 7700 W
- Hammadde haznesi kapasitesi: 20 litre
Bu değerler, yüksek dolum hızları ve geniş parça geometrilerinde dahi stabil ve homojen eriyik akışı sağlar.
Tam Elektrikli Ejektör Sistemi (E-Ejector)
BOY 80 Electric, hidrolik yerine tamamen elektrikli ejektör sistemi ile donatılmıştır. Bu sistem, hem çok yavaş hem de çok hızlı ejektör hareketlerinde yüksek hassasiyet sunar.
E-Ejector sisteminin avantajları:
- Dijital olarak ayarlanabilir kuvvet, hız ve pozisyon
- Kalıp hareketleriyle paralel ejektör çalışması
- Stick-slip etkisinin ortadan kaldırılması
- Kalıp ve parça üzerinde daha düşük mekanik yük
- Çevrim süresinin kısaltılması
Servo-Drive ve Paralel Hareket Kabiliyeti
BOY 80 Electric'in en önemli mühendislik avantajlarından biri, aynı çevrim içerisinde birden fazla hareketin paralel olarak gerçekleştirilebilmesidir.
Paralel hareket örnekleri:
- Enjeksiyon sırasında kilitleme kuvvetinin oluşturulması
- Kalıp açma sırasında ejektör hareketi
- Çevrim boyunca dozajlama ve dekompresyon
- Kademeli basınç artışı ile hassas dolum
Bu yapı, üretim hızını artırırken proses güvenliğini de yükseltir.
Kontrol Sistemi - Procan ALPHA 6
BOY 80 Electric, Dr.BOY'un ileri seviye Procan ALPHA 6 kontrol sistemi ile çalışır.
Kontrol sistemi yetkinlikleri:
- 9 kademeli enjeksiyon hızı ayarı
- 9 kademeli enjeksiyon basıncı ayarı
- 9 kademeli tutma basıncı ayarı
- Tutma basıncına geçişin basınç, strok veya zamana bağlı kontrolü
- Kapalı çevrim enjeksiyon ve geri basınç kontrolü
- Üretim izleme ve parça sayımı
- USB, Ethernet ve OPC arayüzleri
- EUROMAP 67 robot entegrasyonu
Enerji Verimliliği ve Genel Teknik Veriler
BOY 80 Electric, tam elektrikli eksenleri ve optimize edilmiş servo-hidrolik kilitleme sistemi sayesinde yüksek enerji verimliliği sunar.
Genel teknik veriler:
- Toplam kurulu güç: 51,7 kW
- EUROMAP 6 kuru çevrim süresi: 2,1 sn (301 mm strok)
- Hidrolik sistem basıncı: 180 bar
- Yağ tankı kapasitesi: 60 litre
Makine Ölçüleri ve Yerleşim Alanı
BOY 80 Electric, 800 kN sınıfında kompakt bir yerleşim alanına sahiptir.
Fiziksel ölçüler:
- Boyutlar (UxGxY): 3512 x 1142 x 2084 mm
- Yerleşim alanı: 4,01 m²
- Net ağırlık (yağ hariç): 3300 kg
- Brüt ağırlık: 4265 - 4645 kg
Uygulama Alanları
BOY 80 Electric aşağıdaki uygulamalarda yaygın olarak kullanılmaktadır:
- Teknik ve yüksek hassasiyetli plastik parçalar
- Elektrik ve elektronik muhafazalar
- Medikal ve laboratuvar ürünleri
- Otomotiv ve endüstriyel komponentler
- Otomasyon ve robot entegrasyonlu üretim hücreleri
Sonuç - Neden BOY 80 Electric?
BOY 80 Electric enjeksiyon kalıplama makinesi; 800 kN kilitleme kuvveti, tam elektrikli enjeksiyon ve ejektör sistemi, yüksek şut kapasitesi ve gelişmiş kontrol altyapısı ile hassasiyet, hız ve enerji verimliliğini bir arada sunar. Paralel hareket kabiliyeti, yağsız kalıp alanı ve kompakt tasarımı sayesinde hem temiz üretim ortamları hem de yüksek katma değerli endüstriyel uygulamalar için ideal bir çözümdür.
Büyük kalıplar, yüksek proses kararlılığı ve uzun vadeli üretim güvenliği gerektiren uygulamalarda BOY 80 Electric, güçlü ve sürdürülebilir bir enjeksiyon platformu olarak öne çıkar.
