Genel Bakış - BOY 80 E Platformunun Endüstriyel Konumu

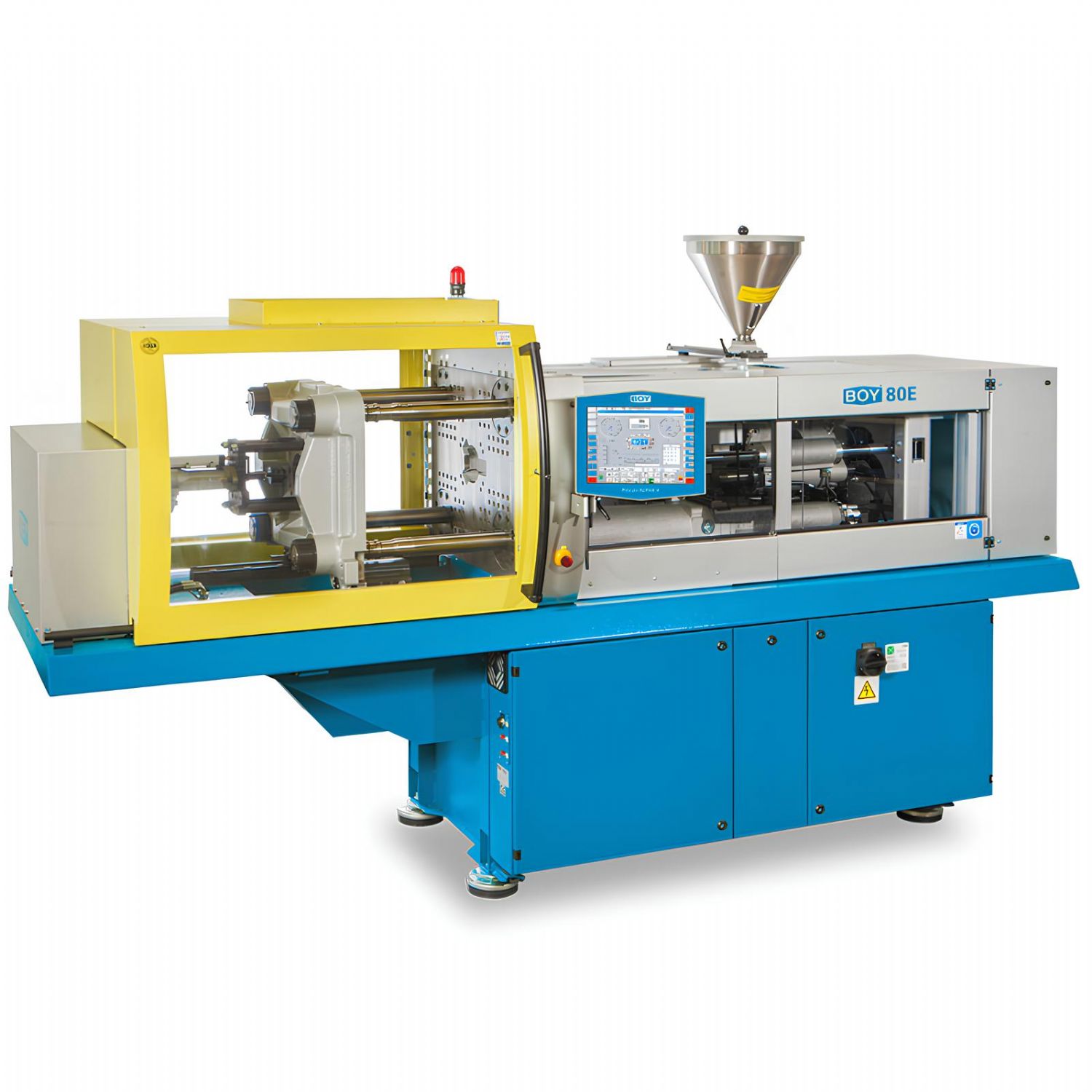

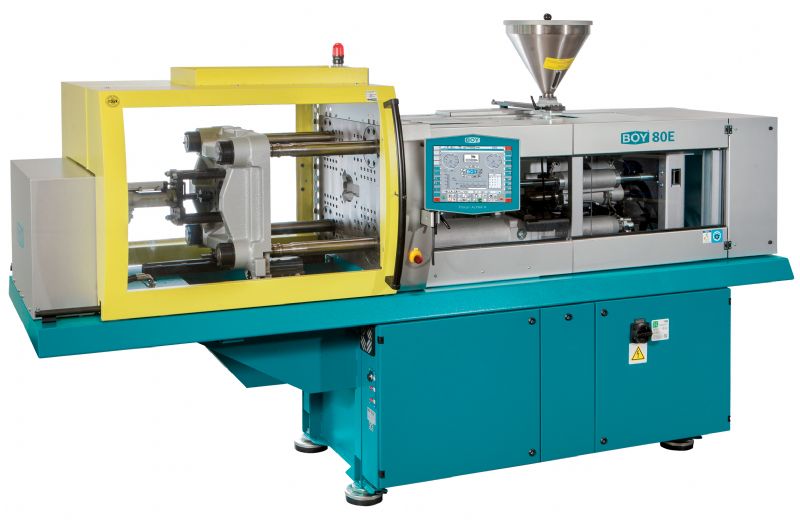

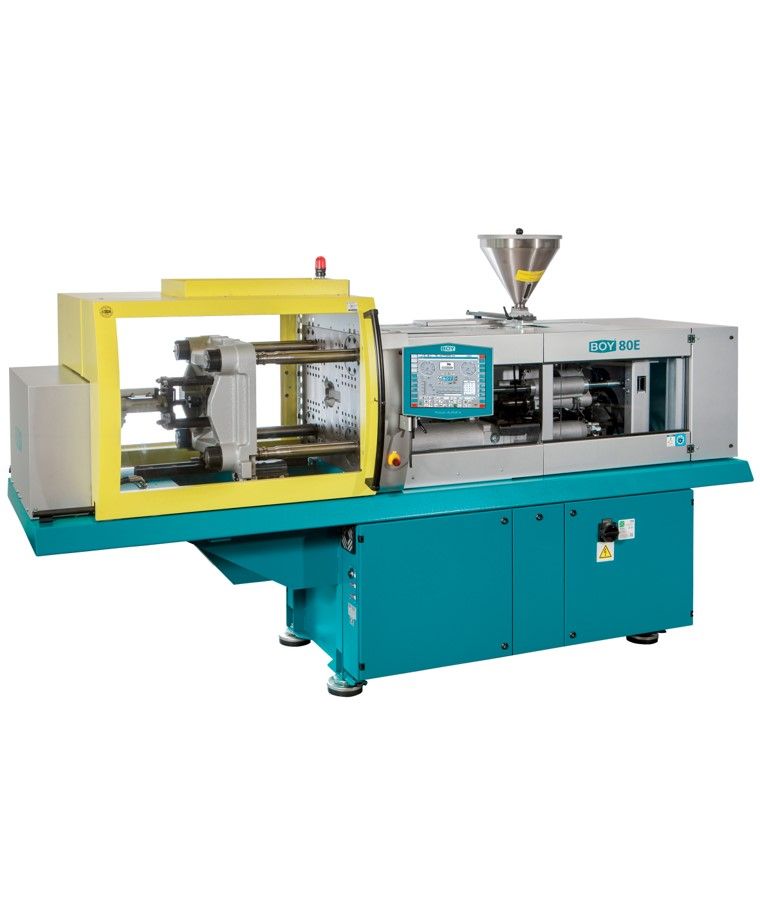

BOY 80 E, Dr.BOY'un 800 kN kilitleme kuvvetine sahip enjeksiyon kalıplama makinesidir ve özellikle daha büyük kalıplar, yüksek şut hacimleri ve geniş proses penceresi gerektiren uygulamalar için geliştirilmiştir. BOY-Injectioneering yaklaşımı doğrultusunda tasarlanan bu model, yüksek mekanik stabiliteyi kompakt bir makine gövdesi ile birleştirir.
BOY 80 E; termoplastikler, elastomerler, silikonlar (LSR), termosetler (duromerler) ile birlikte metal ve seramik enjeksiyon hammaddelerinin (PIM teknolojisi) işlenmesine uygun çok yönlü bir üretim platformudur.
Kilitleme Ünitesi - 800 kN Dört Kolonlu, Konsol Tip İki Plakalı Sistem
BOY 80 E, dört kolonlu ancak konsol tip iki plakalı bir kilitleme ünitesine sahiptir. Bu yapı, hem yüksek kilitleme kuvveti hem de geniş kalıp erişimi sağlar.
Kilitleme ünitesi teknik verileri:
- Kilitleme kuvveti: 800 kN
- Kolonlar arası mesafe (Y x Z): 430 x 360 mm
- Plakalar arası maksimum açıklık: 725 mm
- Maksimum ayarlanabilir kalıp açma stroku: 475 mm
- Minimum kalıp yüksekliği: 250 mm (opsiyonel 425 mm)
- Hareketli plakada maksimum kalıp ağırlığı: 500 kg (300 kg'dan itibaren destek önerilir)
- Kalıp açma kuvveti: 70 kN
- Kalıp kapama kuvveti: 51,1 kN
- Maksimum ejektör stroku: 130 mm (opsiyonel 150 mm)
- Ejektör itme / çekme kuvveti: 20,4 / 13,5 kN (opsiyonel 42,7 / 30 kN)
Geniş kolon aralıkları ve büyük plaka mesafeleri sayesinde BOY 80 E, büyük ve karmaşık kalıpların rahatlıkla bağlanmasına olanak tanır.
Enjeksiyon Ünitesi - SP 215 Termoplastik Ünitesi
BOY 80 E, standart olarak termoplastik işleme yönelik SP 215 enjeksiyon ünitesi ile sunulur. Bu ünite, yüksek şut hacmi ve güçlü enjeksiyon kuvvetiyle dikkat çeker.
SP 215 enjeksiyon ünitesi teknik verileri:
- Vida çapları: 28 / 32 / 38 / 42 mm
- Vida L/D oranları: 22,7 / 20 / 16,7 / 15
- Maksimum teorik strok hacmi: 76,9 / 100,5 / 141,8 / 173,2 cm³
- Maksimum teorik şut ağırlığı (PS): 70,0 / 91,4 / 129,0 / 157,6 g
- Enjeksiyon kuvveti: 172 kN
- Teorik enjeksiyon debisi: 148,1 / 193,4 / 272,8 / 333,2 g/s
- Maksimum özgül enjeksiyon basıncı: 2.798 / 2.142 / 1.519 / 1.244 bar
- Maksimum vida stroku: 125 mm
- Meme temas kuvveti: 65 kN
- Meme geri çekme stroku: 215 mm
- Vida torku: 280 / 350 Nm
- Vida devri: 325 - 410 dev/dk (kademesiz)
- Vida geri çekme kuvveti: 30 kN
- Isıtma gücü (meme + kovan): 7.700 W
- Hammadde haznesi kapasitesi: 20 litre
Bu teknik değerler, yüksek dolum hızları ve stabil eriyik akışı gerektiren uygulamalar için önemli avantaj sağlar.
Servo Hidrolik Sistem ve Enerji Yönetimi
BOY 80 E, servo-motor tahrikli hidrolik pompa sistemi ile çalışır. Hidrolik enerji yalnızca ihtiyaç duyulan anda üretilir. Ayrıca Dr.BOY'un patentli basınç yükseltici sistemi, enjeksiyon ve soğutma fazlarında kilitleme kuvvetini ek bir basınç tutma pompasına gerek kalmadan korur.
Enerji ve hidrolik sistem verileri:
- Kurulu sürücü gücü: 15 kW
- Toplam kurulu güç: 22,7 kW (400 V)
- Hidrolik sistem basıncı: 180 bar
- Yağ tankı kapasitesi: 200 litre
- EUROMAP 6 kuru çevrim süresi: 2,1 sn (301 mm strok)
Bu yapı, 800 kN sınıfında düşük enerji tüketimi ve sessiz çalışma karakteristiği sunar.
EconPlast Teknolojisi - Yüksek Aşınma Direnci ve Homojen Plastikleşme
BOY 80 E, opsiyonel olarak EconPlast plastikleştirme ünitesi ile donatılabilir. Bu teknoloji, özellikle cam elyaflı ve aşındırıcı hammaddelerde vida ve kovan ömrünü uzatırken enerji tüketimini azaltır.
EconPlast teknolojisinin sağladığı başlıca avantajlar:
- Daha düşük enerji tüketimi
- Daha homojen eriyik yapısı
- Azalan malzeme bozunması
- Daha uzun bakım ve servis aralıkları
Kontrol Sistemi - Procan ALPHA
BOY 80 E, Dr.BOY'un gelişmiş Procan ALPHA kontrol sistemi ile donatılmıştır.
Kontrol sistemi yetkinlikleri:
- 8 kademeli enjeksiyon hızı ayarı
- 2 kademeli enjeksiyon basıncı ayarı
- 8 kademeli tutma basıncı ayarı
- Tutma basıncına geçişin basınç, strok veya zamana bağlı kontrolü
- Kapalı çevrim enjeksiyon ve geri basınç kontrolü
- Üretim izleme ve parça sayım fonksiyonları
- USB, Ethernet ve OPC arayüzleri
- EUROMAP 67 robot arayüzü
Makine Ölçüleri ve Yerleşim Avantajı
BOY 80 E, 800 kN sınıfındaki makineler arasında kompakt sayılabilecek bir yerleşim alanı sunar.
Fiziksel ölçüler:
- Boyutlar (UxGxY): 3.401 x 1.177 x 2.117 mm
- Yerleşim alanı: yaklaşık 4,0 m²
- Net ağırlık (yağ hariç): 2.865 kg
- Brüt ağırlık: 2.985 - 3.365 kg
Uygulama Alanları ve Malzeme Uyumluluğu
BOY 80 E aşağıdaki uygulamalarda yaygın olarak tercih edilir:
- Büyük ve orta boy teknik plastik parçalar
- Elektrik ve elektronik muhafazalar
- Otomotiv ve endüstriyel komponentler
- Elastomer ve LSR uygulamaları
- Termoset ve PIM prosesleri
- Yüksek şut hacmi gerektiren seri üretimler
Sonuç - Neden Dr.BOY 80 E?
Dr.BOY 80 E enjeksiyon kalıplama makinesi; 800 kN kilitleme gücü, geniş kalıp alanı, yüksek şut hacmi, servo hidrolik enerji yönetimi ve gelişmiş kontrol altyapısı ile yüksek proses güvenliği sunar. EconPlast teknolojisi, patentli basınç yükseltici sistemi ve konsol tip kilitleme yapısı sayesinde büyük kalıplarla dahi stabil ve ekonomik üretim sağlar.
Yüksek tonaj, geniş uygulama esnekliği ve uzun vadeli üretim güvenliğinin ön planda olduğu proseslerde BOY 80 E, güçlü ve güvenilir bir enjeksiyon çözümüdür.
