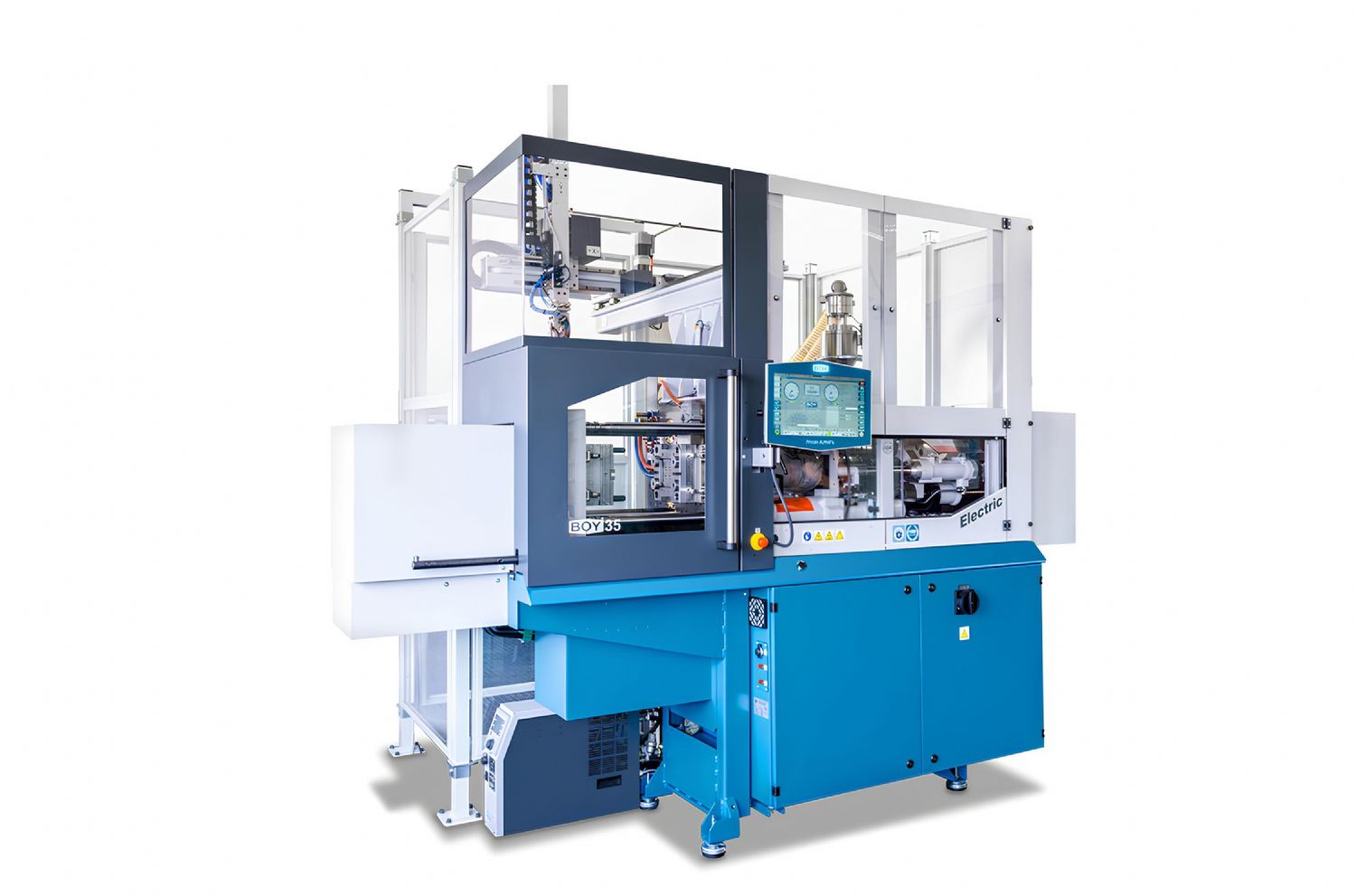

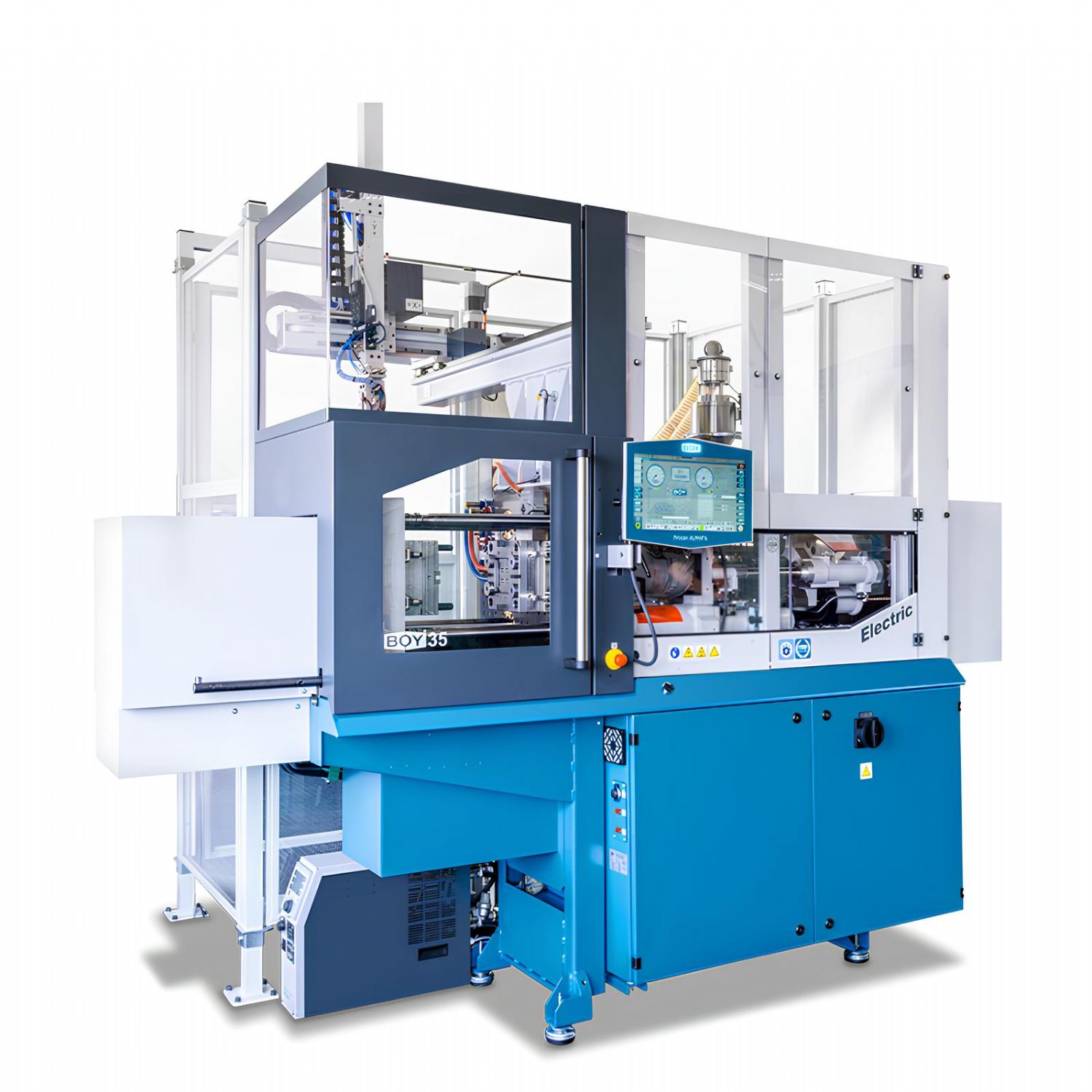

BOY 35 Electric Enjeksiyon Kalıplama Makinesi
Tam Elektrikli Tahrik, Yüksek Dinamik Performans ve Maksimum Proses Hassasiyeti
BOY 35 Electric Enjeksiyon Makinesi | Tam Elektrikli Hassas Enjeksiyon Teknolojisi
BOY 35 Electric tam elektrikli enjeksiyon kalıplama makinesinin enjeksiyon ve kilitleme sistemleri, rakamsal teknik verileri, enerji verimliliği, servo tahrik teknolojisi ve endüstriyel uygulama avantajları.
BOY 35 Electric, Dr.BOY elektrikli enjeksiyon makinesi, tam elektrikli enjeksiyon makinesi, 350 kN elektrikli enjeksiyon, hassas enjeksiyon Dr.BOY, servo enjeksiyon makinesi
Genel Bakış - BOY Electric Serisinin Konumlandırılması
BOY 35 Electric, Dr.BOY'un tam elektrikli enjeksiyon kalıplama makineleri serisinin 350 kN kilitleme kuvvetine sahip modelidir. Bu seri; klasik servo-hidrolik E serisinin enerji verimliliği yaklaşımını, tam elektrikli tahrik sistemlerinin sunduğu yüksek dinamik performans, paralel hareket kabiliyeti ve hassas pozisyonlama ile birleştirir.
BOY Electric serisi, özellikle hassas parça üretimi, kısa çevrim süreleri, temiz üretim ortamları ve yüksek tekrarlanabilirlik gerektiren uygulamalar için geliştirilmiştir. BOY 35 Electric, bu yaklaşımın kompakt ölçülerde hayata geçirilmiş güçlü bir temsilcisidir.
Makine Konsepti - Hibrit Kilitleme + Tam Elektrikli Hareketler
BOY 35 Electric, kilitleme ünitesinde Dr.BOY'un kendini kanıtlamış iki plakalı hidrolik sistemini kullanırken; enjeksiyon, dozajlama ve ejektör hareketlerini tamamen elektrome-kanik servo tahrikler ile gerçekleştirir.
Bu yapı sayesinde:
- Yüksek dinamik enjeksiyon hareketleri
- Paralel eksen çalışmaları
- Kısa çevrim süreleri
- Çok hassas pozisyon ve kuvvet kontrolü aynı platformda bir araya getirilmiştir.
Kalıp bağlama alanı yağsız ve gres kullanılmadan tasarlanmıştır. Bu özellik, BOY 35 Electric'i medikal, elektronik ve temiz üretim gerektiren uygulamalar için son derece uygun hale getirir.
Kilitleme Ünitesi - 350 kN Güçte İki Plakalı Sistem
BOY 35 Electric, 350 kN kilitleme kuvvetine sahip iki plakalı bir kilitleme ünitesi ile donatılmıştır. Hidrolik basınç, diferansiyel basınç teknolojisi ve basınç yükseltici yardımıyla enerji verimli şekilde kilitleme kuvvetine dönüştürülür.
Kilitleme ünitesi teknik verileri:
- Kilitleme kuvveti: 350 kN
- Kolonlar arası mesafe (Y x Z): 280 x 254 mm
- Plakalar arası maksimum açıklık: 500 mm
- Maksimum kalıp açma stroku: 300 mm
- Minimum kalıp yüksekliği: 200 mm
- Hareketli plakada maksimum kalıp ağırlığı: 220 kg
- Kalıp açma kuvveti: 29,5 kN
- Kalıp kapama kuvveti: 21,4 kN
- Maksimum ejektör stroku: 150 mm
- Ejektör itme / çekme kuvveti: 20 / 20 kN
Kilitleme kuvvetinin enjeksiyon ile paralel olarak oluşturulabilmesi, çevrim sürelerini kısaltan önemli bir avantajdır.
Tam Elektrikli Enjeksiyon Ünitesi - SP 16-96
BOY 35 Electric, termoplastik işleme için SP 16-96 elektrikli enjeksiyon ünitesi ile donatılmıştır. Enjeksiyon ve vida dönüşü tamamen servo motorlarla gerçekleştirilir.
Vida çapı seçenekleri:
- 14 mm
- 18 mm
- 22 mm
- 24 mm
- 28 mm
- 32 mm
Enjeksiyon ünitesi teknik değerleri (vida çapına bağlı olarak):
- Maksimum teorik strok hacmi: 6,2 - 76,4 cm³
- Maksimum teorik şut ağırlığı (PS): 5,6 - 69,5 g
- Teorik enjeksiyon hacim debisi: 25,7 - 134,3 cm³/s
- Teorik enjeksiyon hızı: 167 mm/s
- Maksimum özgül enjeksiyon basıncı: 1.255 - 2.739 bar
- Maksimum vida stroku: 40 / 80 / 95 mm
- Meme kuvveti: 48 kN
- Meme geri çekme stroku: 205 mm
- Vida torku: 75 - 200 Nm
- Vida devri: maksimum 500 dev/dk
- Vida geri çekme kuvveti: 30 - 44 kN
- Isıtma gücü (meme + kovan): 2.560 - 5.800 W
Bu değerler, mikro parçalardan ince cidarlı teknik parçalara kadar geniş bir uygulama alanı sağlar.
E-Injection, E-Dosing ve E-Ejector Teknolojileri
BOY 35 Electric'te enjeksiyon, dozajlama ve ejektör eksenleri tamamen elektriklidir.
Bu sistemlerin sağladığı avantajlar:
- Enjeksiyon basıncı yerine doğrudan vida kuvvetinin ölçülmesi
- Yük hücresi (force sensor) ile gerçek zamanlı kuvvet analizi
- Son derece hassas pozisyon tekrarlanabilirliği
- Hidrolik sistemlerde görülen stick-slip etkisinin ortadan kalkması
- Çok yavaş ejektör hareketlerinde dahi stabil ve titreşimsiz çalışma
Elektrikli ejektör, kalıp plakası veya robot hareketleriyle paralel çalışarak çevrim süresini daha da kısaltır.
Kontrol Sistemi - Procan ALPHA 6
BOY 35 Electric, Dr.BOY'un en güncel kontrol platformu olan Procan ALPHA 6 ile donatılmıştır.
Kontrol sistemi özellikleri:
- 9 kademeli enjeksiyon hızı ayarı
- 9 kademeli enjeksiyon basıncı ayarı
- 9 kademeli tutma basıncı ayarı
- Tutma basıncına geçişin strok, basınç, zaman veya kavite basıncına bağlı kontrolü
- Enjeksiyon ve geri basınç için kapalı çevrim kontrol
- Üretim ve kalite izleme fonksiyonları
- USB, Ethernet ve OPC arayüzleri
- EUROMAP 67 robot arayüzü
Bu yapı, dar proses pencerelerinde bile yüksek parça kalitesi sağlar.
Enerji Verimliliği ve Dinamik Performans
BOY 35 Electric, tam elektrikli eksenleri ve servo-motor tahrikli hidrolik sistemi sayesinde son derece enerji verimlidir.
Enerji ve genel veriler:
- Toplam kurulu güç: 23,66 - 26,9 kW
- EUROMAP 6 kuru çevrim süresi: yaklaşık 1,5 sn
- Hidrolik sistem basıncı: 210 bar
- Yağ tankı kapasitesi: 35 litre
Paralel hareket kabiliyeti sayesinde enjeksiyon sırasında kilitleme kuvveti oluşturulabilir, dozajlama tüm çevrim boyunca devam edebilir.
Makine Ölçüleri ve Yerleşim Avantajı
BOY 35 Electric, tam elektrikli bir makine olmasına rağmen kompakt yerleşim alanı ile öne çıkar.
Fiziksel ölçüler:
- Boyutlar (UxGxY): 2.871 x 797 x 1.949 mm
- Yerleşim alanı: 2,29 m²
- Net ağırlık (yağ hariç): 1.400 kg
Bu değerler, hücresel üretim ve otomasyon entegrasyonu için önemli bir avantaj sağlar.
Malzeme Uyumluluğu ve Uygulama Alanları
BOY 35 Electric aşağıdaki malzeme gruplarını yüksek hassasiyetle işleyebilir:
- Termoplastikler
- Teknik ve mühendislik plastikleri
- Mikro ve ince cidarlı parçalar
- Medikal ve elektronik komponentler
- Yüksek yüzey kalitesi gerektiren parçalar
Yağsız kalıp alanı ve sessiz çalışma karakteristiği, makineyi temiz oda ve hassas üretim ortamları için ideal hale getirir.
Sonuç - Neden BOY 35 Electric?
BOY 35 Electric, tam elektrikli enjeksiyon teknolojisinin sunduğu yüksek hassasiyet, dinamik performans ve enerji verimliliğini; Dr.BOY'un kompakt tasarım ve sağlam mekanik altyapı felsefesiyle birleştirir. Elektrikli enjeksiyon, dozajlama ve ejektör sistemleri sayesinde dar toleranslı ve yüksek katma değerli parçaların üretiminde üst düzey proses güvenliği sağlar.
Alan kısıtı, hassasiyet, çevrim süresi ve enerji verimliliğinin kritik olduğu uygulamalarda BOY 35 Electric, uzun vadeli ve güvenilir bir enjeksiyon kalıplama platformudur.
