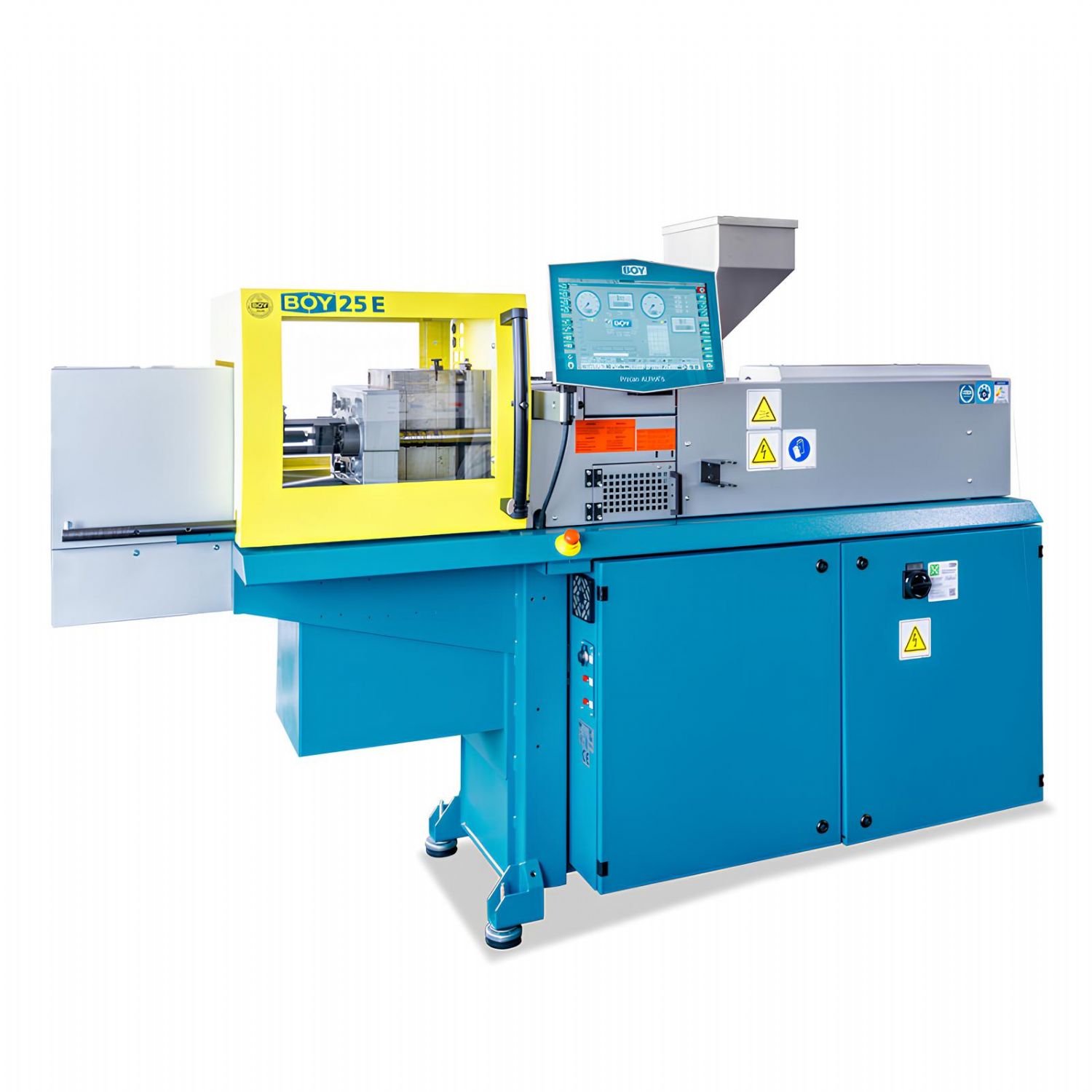

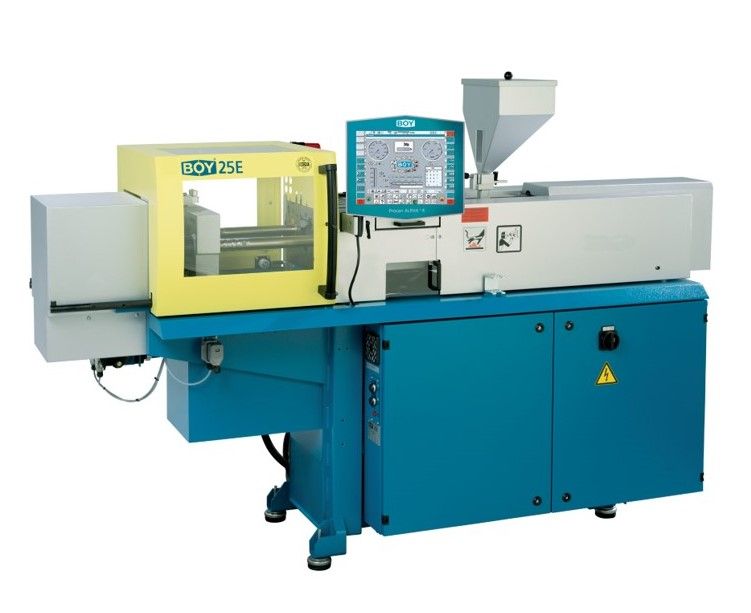

BOY 25 E Platformunun Konumlandırılması
BOY 25 E, küçük ve orta ölçekli enjeksiyon uygulamaları için geliştirilmiş, kompakt ölçülerine rağmen yüksek dinamik performans sunan bir enjeksiyon kalıplama makinesidir. 1968 yılından bu yana geliştirilen ve dünya genelinde 25.000 adedin üzerinde teslim edilmiş olan bu platform, uzun yıllara dayanan mekanik tasarım tecrübesinin güncel hidrolik ve kontrol teknolojileriyle birleştirilmiş halidir.
Makinenin temel felsefesi; minimum yerleşim alanında maksimum proses kontrolü, yüksek tekrarlanabilirlik ve geniş malzeme uyumluluğudur. Bu yaklaşım, Dr.BOY 25 E'yi hem seri üretim hem de teknik parça üretimi için ideal bir çözüm haline getirir.
Kilitleme Ünitesi - 250 kN Güçte Cantilever Tasarım
Dr.BOY 25 E, 250 kN kilitleme kuvvetine sahip iki plakalı, tie-bar'sız (cantilever) bir kilitleme ünitesi ile donatılmıştır. Bu yapı, klasik dört kolonlu sistemlere kıyasla kalıp alanına çok daha geniş ve engelsiz erişim sağlar.
Kilitleme ünitesi teknik değerleri:
- Kilitleme kuvveti: 250 kN
- Plakalar arası maksimum açıklık: 400 mm
- Ayarlanabilir kalıp açma stroku: 200 mm
- Minimum kalıp yüksekliği: 200 mm
- Hareketli plaka üzerindeki maksimum kalıp ağırlığı: 150 kg
- Kalıp açma kuvveti: 17,6 kN
- Kalıp kapama kuvveti: 17,6 kN
Bu yapı sayesinde insert yerleştirme, robot entegrasyonu ve otomasyon sistemleriyle çalışma son derece kolaydır. Cantilever tasarım, özellikle hücresel üretim konseptleri için önemli bir avantaj sağlar.
Enjeksiyon Ünitesi - Geniş Vida Seçenekleri ve Yüksek Hız
Dr.BOY 25 E, altı farklı enjeksiyon ünitesi ve yedi farklı vida çapı kombinasyonu ile sunulur. Bu yapı, makinenin çok geniş bir parça ve malzeme yelpazesinde çalışabilmesini sağlar.
Standart vida çapı seçenekleri:
- 22 mm
- 24 mm
- 28 mm
- 32 mm
Vida geometrilerine bağlı olarak enjeksiyon ünitesinin temel teknik değerleri şu aralıklardadır:
- Maksimum teorik strok hacmi: 30,4 - 76,5 cm³
- Maksimum teorik şut ağırlığı (PS): 27,7 - 69,5 g
- Enjeksiyon kuvveti: 87 kN
- Maksimum özgül enjeksiyon basıncı: 1.076 - 2.277 bar
- Teorik enjeksiyon debisi: 52,6 - 120 g/s
- Vida hızı: 250 - 400 dev/dk (sonsuz ayarlanabilir)
- Vida geri çekme kuvveti: 38 - 45,7 kN
Bu değerler, mikro enjeksiyon, ince duvarlı parçalar ve yüksek akış hızı gerektiren uygulamalarda yüksek proses güvenliği sağlar.
Diferansiyel Enjeksiyon ve Dinamik Performans
Dr.BOY 25 E platformundaki önemli yeniliklerden biri diferansiyel enjeksiyon teknolojisidir. 250-11, 250-16 ve 250-39 enjeksiyon ünitelerinde kullanılan bu sistem sayesinde enjeksiyon hızları belirgin şekilde artırılmıştır.
Yüksek hızlı pistonlar ve %10 daha yüksek debiye sahip hidrolik pompa sayesinde:
- Daha kısa kuru çevrim süreleri
- Geliştirilmiş makine dinamikleri
- Yüksek tekrarlanabilirlik
elde edilmiştir. EUROMAP 6 standardına göre kuru çevrim süresi 1,24 saniye seviyelerine kadar düşmektedir.
Hidrolik Sistem ve Enerji Verimliliği
Dr.BOY 25 E, servo-motor pompa tahrikli hidrolik sistem ile donatılmıştır. Bu yapı, yalnızca ihtiyaç duyulan anda hidrolik gücün üretilmesini sağlar.
Hidrolik ve enerji verileri:
- Kurulu motor gücü: 7,4 kW
- Toplam kurulu güç: 10,95 - 13,2 kW
- Hidrolik sistem basıncı: 185 bar
- Yağ tankı kapasitesi: 65 litre
Servo-hidrolik sistem sayesinde düşük enerji tüketimi, sessiz çalışma ve düşük işletme maliyetleri elde edilir.
Kontrol Sistemi ve Operatör Arayüzü
Dr.BOY 25 E, Procan ALPHA kontrol sistemi ile donatılmıştır. Bu sistem, sezgisel arayüzü ve gelişmiş proses izleme fonksiyonlarıyla öne çıkar.
Kontrol sistemi yetkinlikleri:
- 8 kademeli enjeksiyon hızı ayarı
- 8 kademeli tutma basıncı ayarı
- Kapalı çevrim enjeksiyon ve geri basınç kontrolü
- Kavite basıncına bağlı tutma basıncı geçişi
- USB, Ethernet ve OPC arayüzleri
- Üretim ve parça sayım izleme
Bu yapı, dar proses pencerelerinde dahi yüksek parça kalitesi sağlar.
Malzeme Uyumluluğu ve Proses Esnekliği
Dr.BOY 25 E, aşağıdaki malzeme gruplarını sorunsuz şekilde işleyebilecek kapasitededir:
- Termoplastikler
- Elastomerler
- LSR ve silikonlar
- Termosetler (duromerler)
- Metal ve seramik enjeksiyon hammaddeleri (PIM teknolojisi)
Bu çok yönlülük, makineyi medikal, elektronik, otomotiv, mikro mekanik ve teknik parça üretiminde güçlü bir platform haline getirir.
Makine Ölçüleri ve Yerleşim Avantajı
Dr.BOY 25 E'nin kompakt yapısı, üretim alanı optimizasyonu açısından önemli bir avantaj sunar.
Fiziksel ölçüler:
- Uzunluk: 2290 mm
- Genişlik: 787 mm
- Yükseklik: 1681 mm
- Yerleşim alanı: 1,80 m²
- Net ağırlık (yağ hariç): 750 kg
Bu değerler, makinenin sınıfındaki en kompakt enjeksiyon makinelerinden biri olduğunu gösterir.
Sonuç - Neden Dr.BOY 25 E?
Dr.BOY 25 E enjeksiyon kalıplama makinesi; kompakt tasarım, yüksek enjeksiyon hızı, geniş vida seçenekleri ve güçlü kontrol altyapısı sayesinde küçük ve orta ölçekli enjeksiyon uygulamaları için son derece dengeli bir çözüm sunar. Tie-bar'sız kilitleme sistemi, diferansiyel enjeksiyon teknolojisi ve servo-hidrolik enerji yönetimi ile hem teknik hem de ekonomik açıdan yüksek katma değer sağlar.
Alan kısıtının, hassasiyetin ve proses güvenliğinin ön planda olduğu uygulamalarda Dr.BOY 25 E, uzun yıllar boyunca stabil üretim sunan güvenilir bir enjeksiyon platformudur.
