Genel Bakış - BOY Electric Serisinin En Yüksek Tonajlı Çözümü

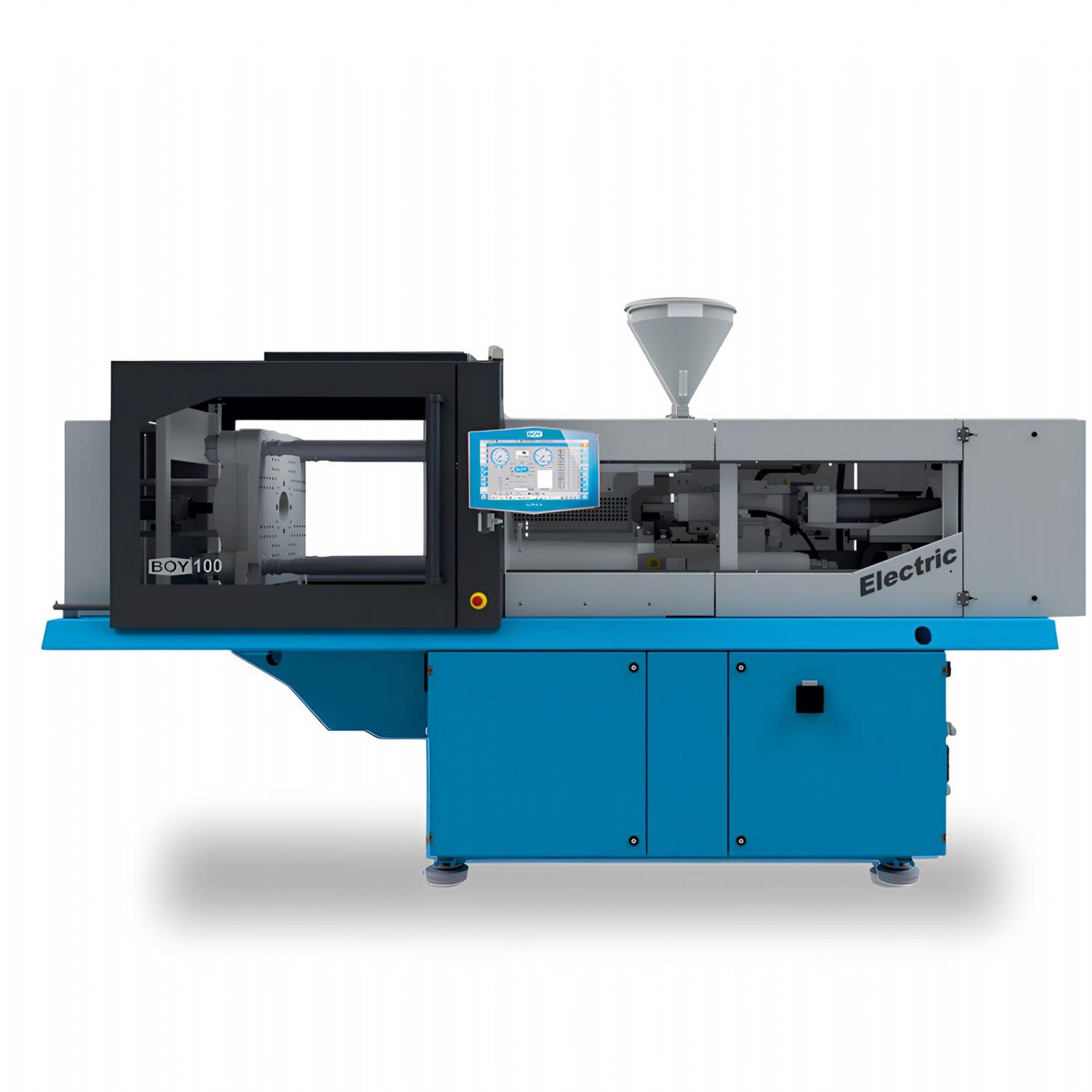

BOY 100 Electric, Dr.BOY'un BOY Electric serisi içerisinde 1000 kN kilitleme kuvveti ile en yüksek tonajlı modeli olarak konumlanır. Bu makine, klasik küçük ve orta tonaj BOY makinelerinin kompaktlık felsefesini korurken, daha büyük kalıplar ve yüksek şut hacmi gerektiren uygulamalara yönelik olarak geliştirilmiştir.
BOY Electric serisinin temel mühendislik yaklaşımı; enjeksiyon, vida dönmesi (dozajlama) ve ejektör eksenlerinde tamamen elektrikli tahrik kullanmak, kilitleme ünitesinde ise enerji verimli servo-hidrolik sistemin dayanıklılığından faydalanmaktır. Bu hibrit ama net şekilde tanımlanmış mimari, yüksek dinamikler ile uzun süreli proses kararlılığını bir araya getirir.
Kilitleme Ünitesi - 1000 kN İki Plakalı Konsol Tip Sistem
BOY 100 Electric, iki plakalı ve konsol tip bir kilitleme ünitesi ile donatılmıştır. Bu yapı, geniş kalıp alanı, kolay otomasyon entegrasyonu ve operatör erişimi açısından önemli avantajlar sağlar.
Kilitleme ünitesi teknik verileri:
- Kilitleme kuvveti: 1000 kN
- Kolonlar arası mesafe (yatay x dikey): 430 x 360 mm
- Plakalar arası maksimum açıklık: 725 mm
- Maksimum ayarlanabilir kalıp açma stroku: 475 mm
- Minimum kalıp yüksekliği: 250 mm
- Hareketli plakada maksimum kalıp ağırlığı: 500 kg
- Kalıp açma kuvveti: 57,8 kN
- Kalıp kapama kuvveti: 41,2 kN
- Maksimum ejektör stroku: 150 mm
- Ejektör itme / çekme kuvveti: 20 kN
Kalıp bağlama alanının yağ ve gres içermeyen yapısı, özellikle medikal, elektronik ve temiz üretim ortamları için önemli bir üstünlük sağlar.
Enjeksiyon Ünitesi - SP 215 Tam Elektrikli Enjeksiyon Platformu
BOY 100 Electric, termoplastik malzemelerin işlenmesi için SP 215 enjeksiyon ünitesi ile donatılmıştır. Bu ünitede enjeksiyon hareketi ve vida dönmesi tamamen elektrik motorları ile gerçekleştirilir.
Vida çapı seçenekleri:
- 28 mm
- 32 mm
- 38 mm
- 42 mm
Enjeksiyon ünitesi teknik verileri:
- Maksimum teorik strok hacmi:
- 77 cm³ (28 mm)
- 100,5 cm³ (32 mm)
- 141,8 cm³ (38 mm)
- 173,2 cm³ (42 mm)
- Maksimum teorik şut ağırlığı (PS):
- 70 g
- 91,5 g
- 129 g
- 157,6 g
- Teorik enjeksiyon debisi:
- 92,4 - 147,8 cm³/s
- 120,6 - 193 cm³/s
- 170,1 - 272,2 cm³/s
- 207,8 - 332,5 cm³/s
- Maksimum enjeksiyon hızı: 150 - 240 mm/s
- Maksimum özgül enjeksiyon basıncı:
- 2798 bar'a kadar (küçük vida çaplarında)
- Maksimum vida stroku: 125 mm
- Meme temas kuvveti: 48 kN
- Meme geri çekme stroku: 215 mm
- Vida torku: 230 Nm
- Vida devri: 500 dev/dk (kademesiz)
- Vida geri çekme kuvveti: 66 kN
- Isıtma gücü (meme + kovan): 7700 W
- Hammadde haznesi kapasitesi: 20 litre
Bu değerler, büyük hacimli parçalar ve yüksek dolum hızları gerektiren uygulamalarda dahi homojen eriyik akışı ve stabil dolum sağlar.
Tam Elektrikli Ejektör Sistemi (E-Ejector)
BOY 100 Electric, hidrolik ejektör yerine tamamen elektromekanik ejektör sistemi ile donatılmıştır. Bu sistem, hem çok yavaş hem de çok hızlı ejektör hareketlerinde yüksek hassasiyet sunar.
E-Ejector sisteminin başlıca avantajları:
- Kuvvet, hız ve pozisyonun dijital olarak ayarlanabilmesi
- Kalıp hareketleri ile paralel ejektör çalışması
- Hidrolik sistemlerde görülebilen stick-slip etkisinin ortadan kaldırılması
- Kalıp, parça ve robot tutucular üzerinde daha düşük mekanik yük
- Çevrim süresinin kısaltılması
Servo Tahrik ve Paralel Hareket Kabiliyeti
BOY 100 Electric'in en önemli mühendislik özelliklerinden biri, aynı çevrim içerisinde birden fazla hareketin paralel olarak gerçekleştirilebilmesidir.
Paralel hareket örnekleri:
- Enjeksiyon sırasında kilitleme kuvvetinin kademeli olarak oluşturulması
- Kalıp açma sırasında ejektör hareketi
- Çevrim boyunca sürekli dozajlama ve dekompresyon
- Enjeksiyonla eş zamanlı basınç artırımı
Bu yapı, hem çevrim süresini düşürür hem de proses güvenliğini artırır.
Kontrol Sistemi - Procan ALPHA 6
BOY 100 Electric, Dr.BOY'un ileri seviye Procan ALPHA 6 kontrol sistemi ile çalışır.
Kontrol sistemi yetkinlikleri:
- 9 kademeli enjeksiyon hızı kontrolü
- 9 kademeli enjeksiyon basıncı kontrolü
- 9 kademeli tutma basıncı kontrolü
- Tutma basıncına geçişin basınç, strok veya zamana bağlı ayarlanması
- Kapalı çevrim enjeksiyon ve geri basınç kontrolü
- Üretim izleme ve parça sayımı
- USB, Ethernet ve OPC arayüzleri
- EUROMAP 67 robot entegrasyonu
Enerji Verimliliği ve Genel Teknik Veriler
BOY 100 Electric, tam elektrikli eksenleri ve optimize edilmiş servo-hidrolik kilitleme sistemi sayesinde yüksek enerji verimliliği sunar.
Genel teknik veriler:
- Toplam kurulu güç: 51,7 kW
- EUROMAP 6 kuru çevrim süresi: 2,1 sn (301 mm strok)
- Hidrolik sistem basıncı: 180 bar
- Yağ tankı kapasitesi: 60 litre
Makine Ölçüleri ve Yerleşim Alanı
BOY 100 Electric, 1000 kN sınıfında kompakt sayılabilecek bir yerleşim alanına sahiptir.
Fiziksel ölçüler:
- Boyutlar (UxGxY): 3512 x 1142 x 2084 mm
- Yerleşim alanı: 4,01 m²
- Net ağırlık (yağ hariç): 3300 kg
- Brüt ağırlık: 4265 - 4645 kg
Uygulama Alanları
BOY 100 Electric aşağıdaki uygulamalarda yaygın olarak tercih edilmektedir:
- Büyük ve teknik plastik parçalar
- Elektrik ve elektronik muhafazalar
- Medikal ve laboratuvar ürünleri
- Otomotiv ve endüstriyel komponentler
- Robotlu ve tam otomasyonlu üretim hücreleri
Sonuç - Neden BOY 100 Electric?
BOY 100 Electric enjeksiyon kalıplama makinesi; 1000 kN kilitleme kuvveti, tam elektrikli enjeksiyon ve ejektör sistemi, yüksek şut kapasitesi ve gelişmiş kontrol altyapısı ile hassasiyet, hız ve enerji verimliliğini tek bir platformda sunar. Paralel hareket kabiliyeti, yağsız kalıp alanı ve kompakt tasarımı sayesinde hem temiz üretim ortamlarında hem de yüksek katma değerli endüstriyel uygulamalarda güçlü bir çözüm oluşturur.
Büyük kalıplar, yüksek proses kararlılığı ve uzun vadeli üretim güvenliği gerektiren uygulamalarda BOY 100 Electric, Dr.BOY'un mühendislik yaklaşımını en üst seviyede temsil eden bir enjeksiyon platformudur.
