Ürün Açıklamaları
Genel Bakış - BOY 125 E Platformunun Endüstriyel Konumu

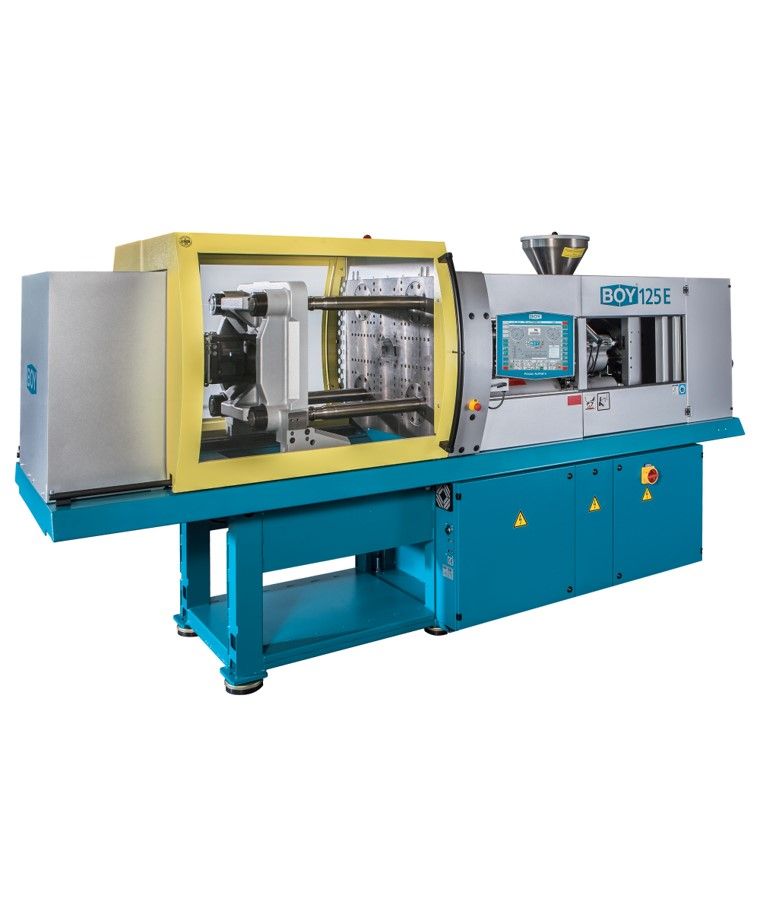

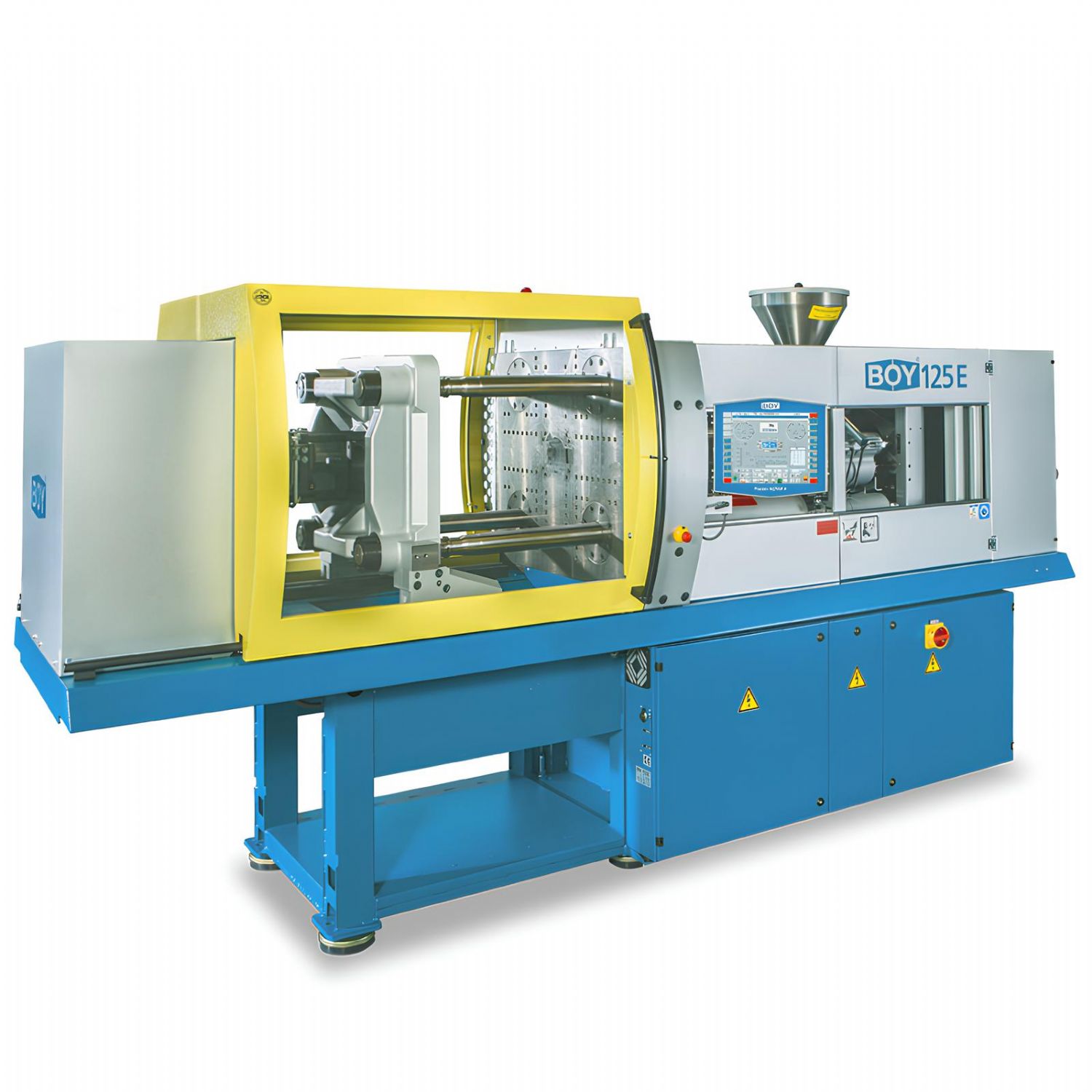

BOY 125 E, Dr.BOY'un ürün gamındaki en güçlü enjeksiyon kalıplama makinelerinden biri olup, 1250 kN kilitleme kuvveti ile firmanın üst tonaj sınırını temsil eder. Bu model, daha büyük kalıplar, daha yüksek şut hacimleri ve daha yüksek malzeme debisi gerektiren uygulamalar için geliştirilmiştir. Tasarım felsefesi, yalnızca daha büyük olmak değil; aynı zamanda erişilebilirlik, ergonomi ve proses güvenliğini birlikte sunmaktır.
BOY 125 E; termoplastikler, elastomerler, silikonlar (LSR), termosetler (duromerler) ile birlikte metal ve seramik enjeksiyon hammaddelerinin (PIM teknolojisi) sorunsuz şekilde işlenmesine uygun, çok disiplinli bir üretim platformudur. Tüm bu yetkinliklere rağmen makinenin yerleşim alanı yaklaşık 5,22 m² ile sınıfına göre oldukça kompakt kalır.
Kilitleme Ünitesi - 1250 kN Dört Kolonlu, İki Plakalı Konsol Tip Sistem
BOY 125 E, dört kolonlu ve iki plakalı bir kilitleme ünitesine sahiptir. Konsol tip yapı sayesinde kalıp alanına erişim son derece rahattır ve büyük kalıplar için hızlı kurulum avantajı sağlar.
Kilitleme ünitesi teknik verileri:
- Kilitleme kuvveti: 1250 kN
- Kolonlar arası mesafe (Y x Z): 470 x 430 mm
- Plakalar arası maksimum açıklık: 825 mm
- Maksimum ayarlanabilir kalıp açma stroku: 525 mm
- Minimum kalıp yüksekliği: 300 mm
- Hareketli plakada maksimum kalıp ağırlığı: 680 kg
- Kalıp açma kuvveti: 48,5 kN
- Kalıp kapama kuvveti: 49,2 kN
- Maksimum ejektör stroku: 150 mm (opsiyonel 130 mm)
- Ejektör itme / çekme kuvveti: 20,4 / 13,5 kN (opsiyonel 42,7 / 30 kN)
Hareketli plakanın büyük ve ağır kalıplar için özel olarak desteklenmesi, uzun çevrim sürelerinde bile kalıp paralelliğinin korunmasını sağlar.
Enjeksiyon Ünitesi - SP 420 Termoplastik Ünitesi
BOY 125 E, standart olarak termoplastik işleme yönelik SP 420 enjeksiyon ünitesi ile sunulur. Bu ünite, yüksek enjeksiyon kuvveti ve geniş vida çapı aralığı ile dikkat çeker.
SP 420 enjeksiyon ünitesi teknik verileri:
- Vida çapları: 36 / 42 / 48 / 52 mm
- Vida L/D oranları: 23 / 20 / 17 / 16
- Maksimum teorik strok hacmi: 162,8 / 221,6 / 289,5 / 339,8 cm³
- Maksimum teorik şut ağırlığı (PS): 148,1 / 201,7 / 263,4 / 309,2 g
- Enjeksiyon kuvveti: 263 kN
- Teorik enjeksiyon debisi: 194,4 / 264,7 / 345,7 / 407,3 g/s
- Maksimum özgül enjeksiyon basıncı: 2.584 / 1.899 / 1.454 / 1.239 bar
- Maksimum vida stroku: 160 mm
- Meme temas kuvveti: 65 kN
- Meme geri çekme stroku: 243 mm
- Vida torku: 500 / 530 Nm
- Vida devri: 250 - 280 dev/dk (kademesiz)
- Vida geri çekme kuvveti: 53 kN
- Isıtma gücü (meme + kovan): 11.250 W
- Hammadde haznesi kapasitesi: 20 litre
Bu teknik değerler, yüksek dolum hızları gerektiren büyük parça geometrilerinde stabil ve tekrarlanabilir üretim sağlar.
Servo Hidrolik Sistem ve Enerji Yönetimi
BOY 125 E, servo-motor tahrikli hidrolik pompa sistemi ile çalışır. Hidrolik enerji yalnızca ihtiyaç duyulduğunda üretilir. Dr.BOY'un patentli basınç yükseltici sistemi, enjeksiyon ve soğutma fazlarında kilitleme kuvvetini ek bir basınç tutma pompasına gerek kalmadan muhafaza eder.
Enerji ve hidrolik sistem verileri:
- Kurulu sürücü gücü: 22,5 kW
- Toplam kurulu güç: 33,8 kW (400 V)
- Hidrolik sistem basıncı: 192 bar
- Yağ tankı kapasitesi: 220 litre
- EUROMAP 6 kuru çevrim süresi: 2,5 sn (329 mm strok)
Bu yapı, yüksek tonaj sınıfında dahi enerji verimli ve sessiz bir çalışma karakteristiği sunar.
EconPlast Teknolojisi - Yüksek Aşınma Direnci ve Uzun Servis Ömrü
BOY 125 E, opsiyonel olarak EconPlast plastikleştirme ünitesi ile donatılabilir. Bu teknoloji, özellikle cam elyaflı ve aşındırıcı hammaddelerde vida ve kovan ömrünü önemli ölçüde uzatır.
EconPlast teknolojisinin sağladığı başlıca avantajlar:
- Daha düşük enerji tüketimi
- Daha homojen eriyik yapısı
- Azalan malzeme bozunması
- Daha uzun bakım ve servis aralıkları
Kontrol Sistemi - Procan ALPHA
BOY 125 E, Dr.BOY'un gelişmiş Procan ALPHA kontrol sistemi ile çalışır.
Kontrol sistemi yetkinlikleri:
- 8 kademeli enjeksiyon hızı ayarı
- 2 kademeli enjeksiyon basıncı ayarı
- 8 kademeli tutma basıncı ayarı
- Tutma basıncına geçişin basınç, strok veya zamana bağlı kontrolü
- Kapalı çevrim enjeksiyon ve geri basınç kontrolü
- Üretim izleme, parça ve çevrim sayımı
- USB, Ethernet ve OPC arayüzleri
- EUROMAP 67 robot arayüzü
Makine Ölçüleri ve Yerleşim Avantajı
BOY 125 E, 1250 kN sınıfında güçlü yapısına rağmen kompakt bir yerleşim alanı sunar.
Fiziksel ölçüler:
- Boyutlar (UxGxY): 3.850 x 1.357 x 2.063 mm
- Yerleşim alanı: 5,22 m²
- Net ağırlık (yağ hariç): 4.700 kg
- Brüt ağırlık: 4.920 - 5.370 kg
Uygulama Alanları ve Malzeme Uyumluluğu
BOY 125 E aşağıdaki uygulamalarda yaygın olarak tercih edilir:
- Büyük ve ağır teknik plastik parçalar
- Elektrik ve elektronik muhafazalar
- Otomotiv ve endüstriyel komponentler
- Elastomer, LSR ve termoset uygulamaları
- PIM (metal ve seramik enjeksiyon) prosesleri
- Yüksek malzeme debisi gerektiren seri üretimler
Sonuç - Neden Dr.BOY 125 E?
Dr.BOY 125 E enjeksiyon kalıplama makinesi; 1250 kN kilitleme kuvveti, geniş kalıp alanı, yüksek enjeksiyon kapasitesi ve servo hidrolik enerji yönetimi ile üst segment bir üretim platformu sunar. Konsol tip kilitleme sistemi, EconPlast teknolojisi ve gelişmiş kontrol altyapısı sayesinde büyük ve ağır kalıplarla dahi stabil, tekrarlanabilir ve ekonomik üretim sağlar.
Yüksek tonaj, büyük parça geometrileri ve uzun vadeli proses güvenliğinin kritik olduğu uygulamalarda BOY 125 E, güçlü ve güvenilir bir enjeksiyon çözümüdür.
