Genel Bakış - BOY Electric Serisi ve BOY 50 Electric'in Konumlandırılması

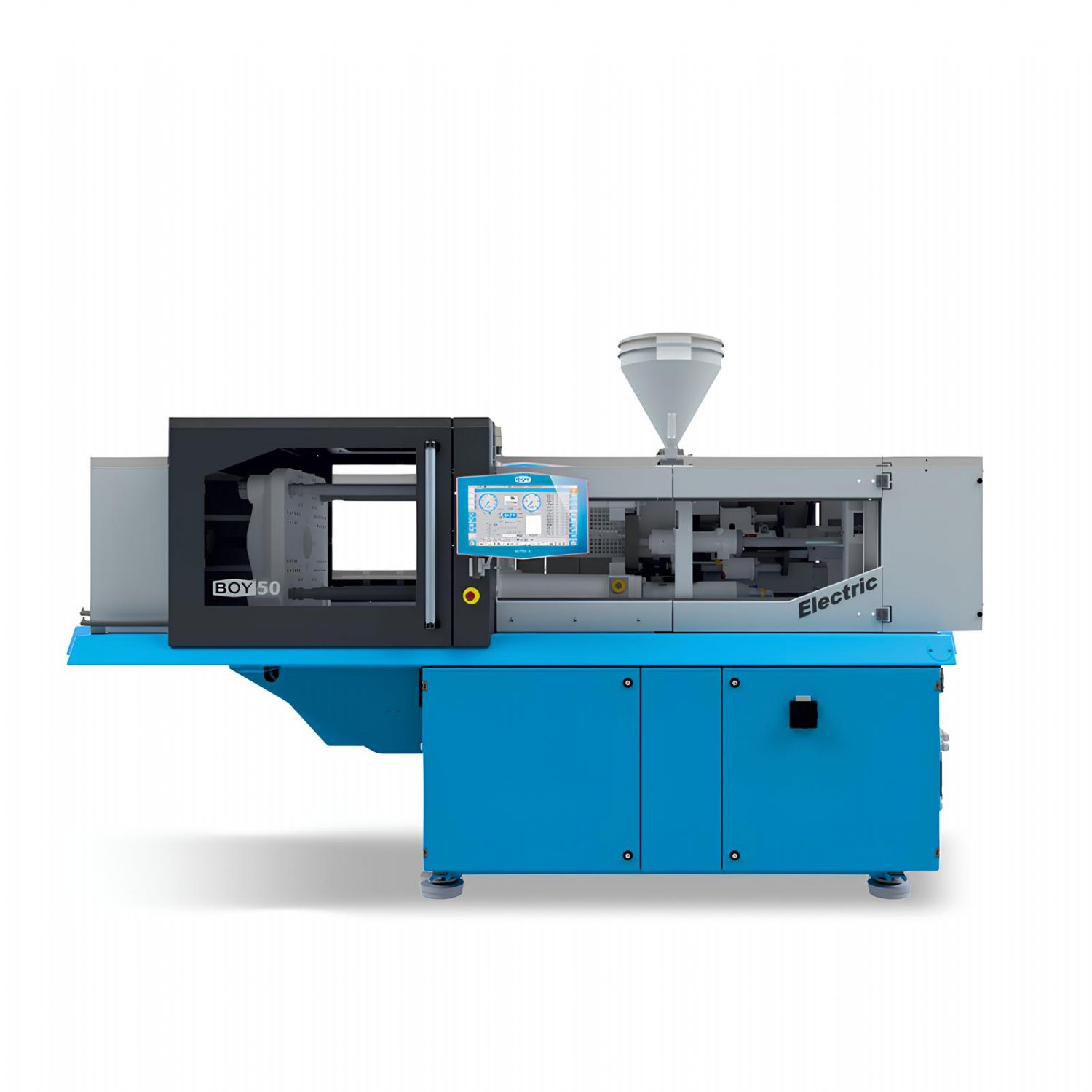

BOY 50 Electric, Dr.BOY'un tam elektrikli enjeksiyon kalıplama makineleri ailesi içerisinde, orta tonaj segmentinde konumlanan ileri teknoloji bir üretim platformudur. BOY Electric serisi; klasik servo-hidrolik E serisinin güvenilir mekanik altyapısını, enjeksiyon, dozajlama ve ejektör eksenlerinde tam elektrikli tahrik sistemleriyle birleştirir.
Bu yaklaşım, yüksek dinamik hareketler, paralel prosesler, düşük enerji tüketimi ve maksimum pozisyonlama hassasiyeti sağlar. BOY 50 Electric özellikle teknik parçalar, medikal bileşenler, elektronik muhafazalar ve hassas geometrili ürünler için geliştirilmiştir.
Kilitleme Ünitesi - 500 kN İki Plakalı, Konsol Tip Tasarım
BOY 50 Electric, 500 kN kilitleme kuvvetine sahip iki plakalı ve konsol tip bir kilitleme ünitesi ile donatılmıştır. Kilitleme hareketi servo-hidrolik sistemle sağlanırken, kalıp alanı tamamen yağ ve gres içermeyen bir yapıya sahiptir.
Kilitleme ünitesi teknik verileri:
- Kilitleme kuvveti: 500 kN
- Kolonlar arası mesafe (yatay x dikey): 360 x 335 mm
- Plakalar arası maksimum açıklık: 650 mm
- Maksimum ayarlanabilir kalıp açma stroku: 400 mm
- Minimum kalıp yüksekliği: 250 mm
- Hareketli plakada maksimum kalıp ağırlığı: 400 kg
- Kalıp açma kuvveti: 38 kN
- Kalıp kapama kuvveti: 24,4 kN
- Maksimum ejektör stroku: 150 mm
- Ejektör itme / çekme kuvveti: 20 / 20 kN
İki plakalı konsol tasarım sayesinde kalıp alanına erişim son derece rahattır ve otomasyon sistemleri için geniş bir çalışma alanı sunulur.
Enjeksiyon Ünitesi - Tam Elektrikli E-Injection ve E-Dosing
BOY 50 Electric, SP 16-96 termoplastik enjeksiyon ünitesi ile çalışır ve enjeksiyon ile vida dozajlama hareketleri tamamen elektrik motorlarıyla gerçekleştirilir. Bu yapı, hidrolik sistemlerde görülebilen gecikme ve hassasiyet kayıplarını ortadan kaldırır.
Vida çapı seçenekleri:
- 14 / 18 / 22 / 24 / 28 / 32 mm
Teknik enjeksiyon verileri (vida çapına bağlı):
- Maksimum teorik strok hacmi: 6,2 - 76,4 cm³
- Maksimum teorik şut ağırlığı (PS): 5,6 - 69,5 g
- Teorik enjeksiyon debisi: 25,7 - 134,3 cm³/s
- Maksimum özgül enjeksiyon basıncı: 1.255 - 2.739 bar
- Maksimum enjeksiyon hızı: 167 mm/s
- Maksimum vida stroku: 40 / 80 / 95 mm
- Meme temas kuvveti: 48 kN
- Meme geri çekme stroku: 205 mm
- Vida torku: 75 - 200 Nm
- Vida devri: 400 - 500 dev/dk (kademesiz)
- Vida geri çekme kuvveti: 30 - 44 kN
- Isıtma gücü (meme + kovan): 2.560 - 5.800 W
- Hammadde haznesi kapasitesi: 20 litre
Tam elektrikli enjeksiyon sistemi, enjeksiyon kuvvetinin doğrudan vida mekanizması üzerinden ölçülmesini sağlayan özel bir kuvvet sensörüyle çalışır. Bu teknoloji, enjeksiyon profilinin son derece hassas ve tekrarlanabilir olmasını sağlar.
E-Ejector - Tam Elektrikli Ejektör Sistemi
BOY 50 Electric, hidrolik yerine tamamen elektrikli ejektör sistemi (E-Ejector) ile donatılmıştır. Bu sistem, özellikle çok yavaş veya çok hızlı ejektör hareketlerinin gerektiği uygulamalarda önemli avantaj sağlar.
Ejektör sisteminin avantajları:
- Son derece hassas pozisyon kontrolü
- Paralel ejektör ve kalıp hareketleri
- Stick-slip etkisinin ortadan kaldırılması
- Kalıp ve parça üzerinde daha düşük mekanik stres
- Çevrim süresinin kısaltılması
Servo-Drive ve Paralel Hareket Kabiliyeti
BOY 50 Electric'in temel mühendislik avantajlarından biri, aynı çevrim içinde birden fazla hareketin paralel olarak gerçekleştirilebilmesidir.
Paralel gerçekleştirilebilen hareketler:
- Enjeksiyon sırasında kilitleme kuvvetinin oluşturulması
- Kalıp hareketi sırasında ejektör çalışması
- Çevrim boyunca dozajlama ve dekompresyon
- Kademeli basınç oluşturma
Bu yapı, çevrim sürelerini düşürürken proses güvenliğini artırır.
Kontrol Sistemi - Procan ALPHA 6
BOY 50 Electric, Dr.BOY'un gelişmiş Procan ALPHA 6 kontrol sistemi ile donatılmıştır.
Kontrol sistemi yetkinlikleri:
- 9 kademeli enjeksiyon hızı ayarı
- 9 kademeli enjeksiyon basıncı ayarı
- 9 kademeli tutma basıncı ayarı
- Tutma basıncına geçişin basınç, strok ve zamana bağlı kontrolü
- Kapalı çevrim enjeksiyon ve geri basınç kontrolü
- Üretim ve proses izleme fonksiyonları
- USB, Ethernet ve OPC arayüzleri
- EUROMAP 67 robot arayüzü
Enerji Verimliliği ve Genel Teknik Veriler
BOY 50 Electric, tam elektrikli eksenleri ve optimize edilmiş servo-hidrolik kilitleme sistemi sayesinde düşük enerji tüketimi ile öne çıkar.
Genel teknik veriler:
- Toplam kurulu güç: 23,66 - 26,9 kW
- EUROMAP 6 kuru çevrim süresi: 1,9 sn (252 mm strok)
- Hidrolik sistem basıncı: 180 bar
- Yağ tankı kapasitesi: 60 litre
Makine Ölçüleri ve Ağırlık
BOY 50 Electric, 500 kN sınıfında kompakt yerleşim alanı sunar.
Fiziksel ölçüler:
- Boyutlar (UxGxY): 3.110 x 1.098 x 2.008 mm
- Yerleşim alanı: 3,41 m²
- Net ağırlık (yağ hariç): 2.600 kg
- Brüt ağırlık: 3.345 - 3.645 kg
Uygulama Alanları
BOY 50 Electric aşağıdaki uygulamalarda yaygın olarak tercih edilir:
- Teknik ve hassas plastik parçalar
- Medikal ve laboratuvar ürünleri
- Elektrik ve elektronik bileşenler
- Mikro ve ince cidarlı parçalar
- Otomasyon destekli seri üretimler
Sonuç - Neden BOY 50 Electric?
BOY 50 Electric enjeksiyon kalıplama makinesi; tam elektrikli enjeksiyon, dozajlama ve ejektör sistemi, 500 kN kilitleme kuvveti ve gelişmiş kontrol altyapısı ile üst düzey hassasiyet ve enerji verimliliğini bir arada sunar. Paralel hareket kabiliyeti, yağsız kalıp alanı ve kompakt tasarımı sayesinde hem temiz üretim ortamları hem de yüksek katma değerli uygulamalar için ideal bir çözümdür.
Hassasiyet, çevrim süresi optimizasyonu ve düşük işletme maliyetlerinin kritik olduğu üretimlerde BOY 50 Electric, güvenilir ve ileri teknoloji bir enjeksiyon platformu olarak öne çıkar.
