Genel Bakış - Dr.BOY 35 E Platformunun Konumlandırılması

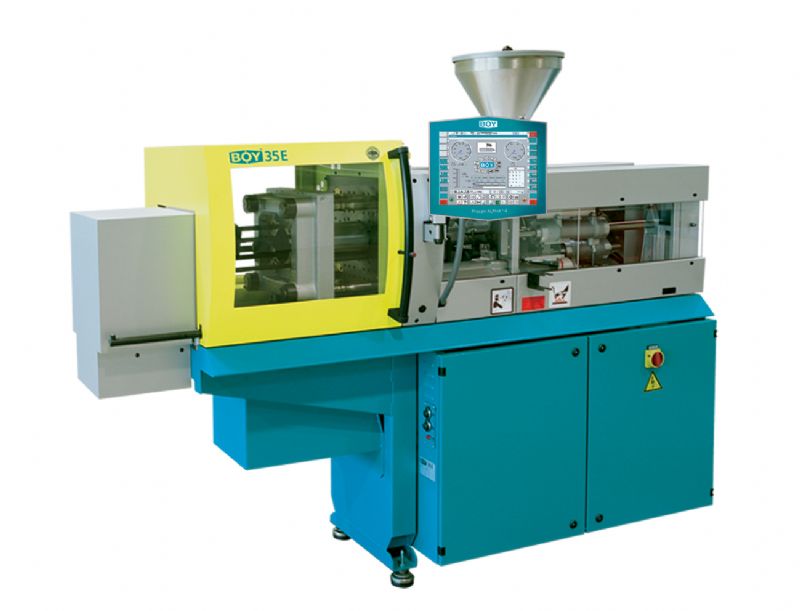

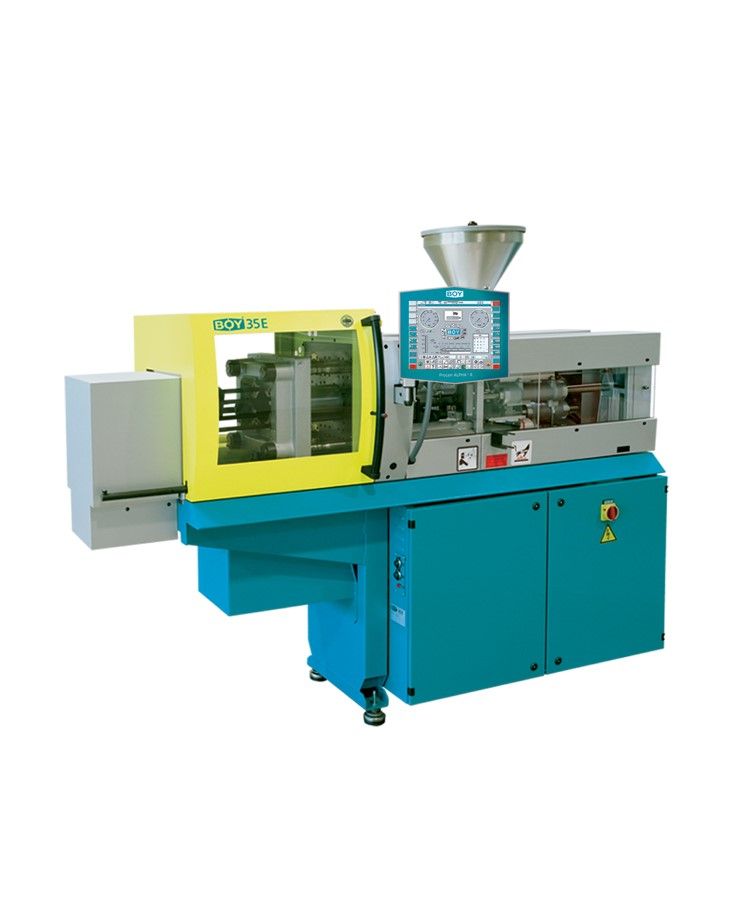

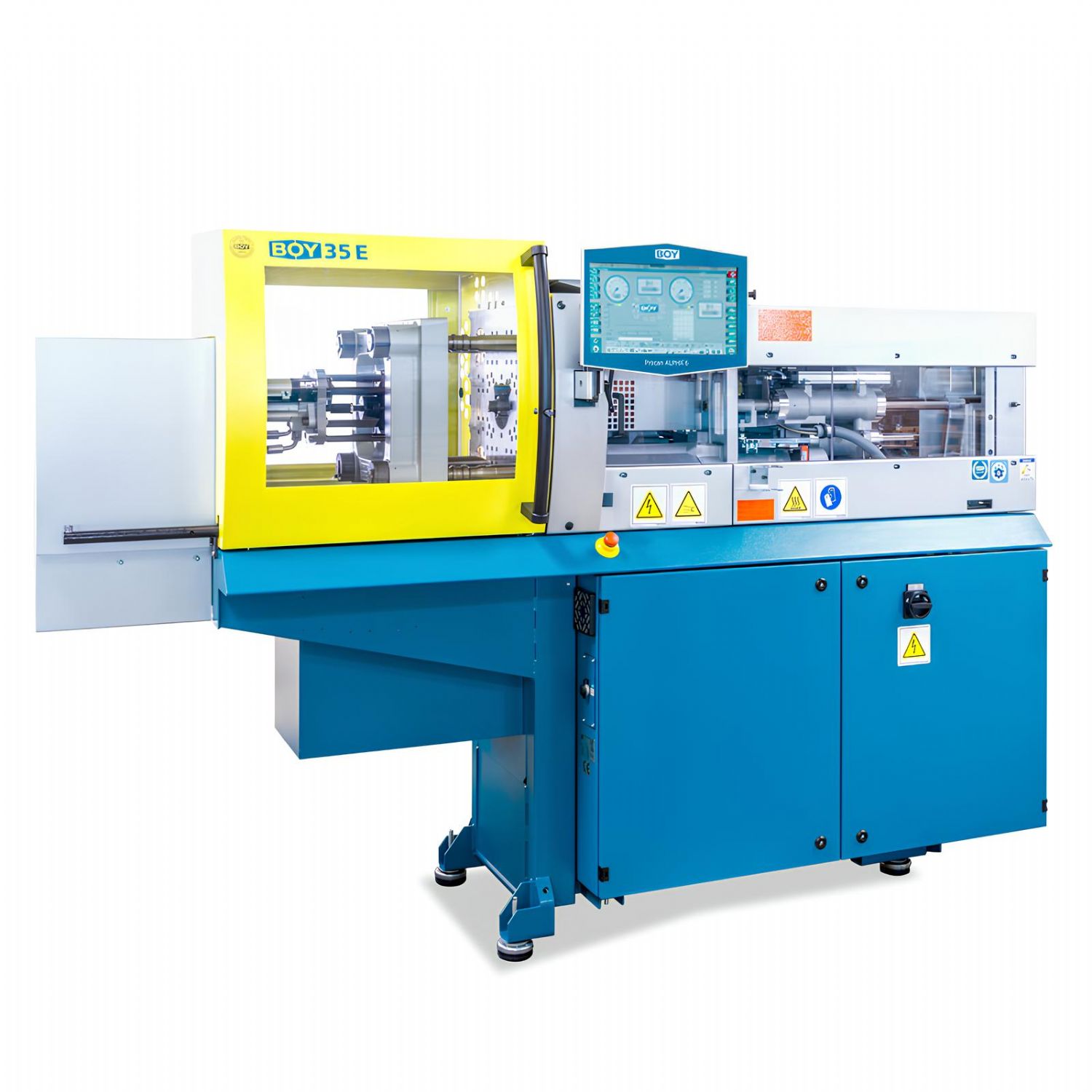

Dr.BOY 35 E, küçük ve orta tonajlı enjeksiyon kalıplama uygulamaları için geliştirilmiş, dört kolonlu yapısına rağmen son derece kompakt ölçülere sahip, yüksek hassasiyetli bir enjeksiyon makinesidir. Tam hidrolik, ileri-geri hareketli vida sistemine sahip olan bu model, iki plakalı kilitleme ünitesi ve yana açılabilir enjeksiyon grubu ile ergonomi ve bakım kolaylığını bir arada sunar.
Makinenin temel tasarım yaklaşımı; dar toleranslı teknik parçaların, uzun süreli seri üretim koşullarında dahi kararlı ve tekrarlanabilir şekilde üretilmesini sağlamaktır. Fiyat/performans oranı ve düşük makine saat maliyetleri, Dr.BOY 35 E'yi sınıfında öne çıkaran önemli unsurlardandır.
Kilitleme Ünitesi - 350 kN Güçte Rijit Dört Kolonlu Yapı
Dr.BOY 35 E, 350 kN kilitleme kuvvetine sahip, dört kolonlu ve iki plakalı bir kilitleme sistemi ile donatılmıştır. Burulmaya karşı dirençli bu yapı, kalıp paralelliğini uzun çevrim sürelerinde dahi korur.
Kilitleme ünitesi teknik değerleri:
- Kilitleme kuvveti: 350 kN
- Kolonlar arası mesafe (Y x Z): 280 x 254 mm
- Plakalar arası maksimum açıklık: 500 mm
- Maksimum ayarlanabilir kalıp açma stroku: 300 mm
- Minimum kalıp yüksekliği: 200 mm
- Hareketli plakada maksimum kalıp ağırlığı: 220 kg
- Kalıp açma kuvveti: 29,5 kN
- Kalıp kapama kuvveti: 21,4 kN
- Maksimum ejektör stroku: 80 mm (opsiyonel 130 mm veya 150 mm)
- Ejektör itme/çekme kuvveti: 23,8 / 15,8 kN (opsiyonel 49,9 / 35,0 kN)
Bu yapı, özellikle hassas teknik parçalarda ölçüsel kararlılık açısından büyük avantaj sağlar.
Enjeksiyon Ünitesi - Geniş Vida Seçenekleri ve Yüksek Performans
Dr.BOY 35 E, beş farklı enjeksiyon ünitesi ve 14 mm'den 32 mm'ye kadar vida çapı seçenekleri ile sunulmaktadır. Standart SP 96 enjeksiyon ünitesi, termoplastik işleme için optimize edilmiştir.
SP 96 enjeksiyon ünitesi teknik değerleri:
- Vida çapları: 24 / 28 / 32 mm
- Vida L/D oranı: 22 / 18,6 / 16,3
- Maksimum teorik strok hacmi: 43 / 58,5 / 76,5 cm³
- Maksimum teorik şut ağırlığı (PS): 39,1 / 53,2 / 69,5 g
- Enjeksiyon kuvveti: 101 kN
- Teorik enjeksiyon debisi: 68,7 / 93,5 / 122,2 g/s
- Maksimum özgül enjeksiyon basıncı: 2.231 / 1.639 / 1.255 bar
- Maksimum vida stroku: 95 mm
- Meme kuvveti / temas basıncı: 48 kN / 245 bar
- Vida devri: 10-250 / 10-400 dev/dk (sonsuz ayarlanabilir)
- Vida geri çekme kuvveti: 44 kN
- Isıtma gücü (meme + kovan): 5.800 W
- Hammadde haznesi: 20 litre
Bu değerler, mikro parçalardan orta ölçekli teknik parçalara kadar geniş bir uygulama alanını kapsar.
Diferansiyel Enjeksiyon ve Yüksek Hız Yetkinliği
Dr.BOY 35 E, SP 45 enjeksiyon ünitesi ile diferansiyel enjeksiyon teknolojisini destekler. Bu sistem sayesinde klasik enjeksiyon ünitelerine kıyasla çok daha yüksek enjeksiyon hızları elde edilir.
Bu özellik özellikle:
- İnce cidarlı parçalar
- Uzun akış yollarına sahip geometriler
- Dar proses pencereli uygulamalar
için kritik bir avantaj sağlar.
BOY 35 E HV - Ayırma Çizgisine Enjeksiyon Yetkinliği
BOY 35 E HV versiyonu, dikey yerleştirilmiş enjeksiyon ünitesi ve yatay kilitleme sistemi ile kalıbın ayırma çizgisine enjeksiyon yapılmasına olanak tanır. Bu sayede dekoratif yüzeylerde enjeksiyon izleri önlenir ve sıcak yolluk ihtiyacı büyük ölçüde ortadan kalkar.
Bu tasarım, özellikle:
- Görsel yüzey kalitesi yüksek ürünler
- Dekoratif plastik parçalar
- Yolluksuz üretim konseptleri
için tercih edilmektedir.
Hidrolik Sistem ve Enerji Verimliliği
Dr.BOY 35 E, servo-motor tahrikli pompa sistemine sahiptir. Hidrolik güç yalnızca ihtiyaç duyulduğunda üretilir.
Enerji ve hidrolik veriler:
- Kurulu sürücü gücü: 7,4 kW
- Toplam kurulu güç: 13,2 kW
- Hidrolik sistem basıncı: 210 bar
- Yağ tankı kapasitesi: 65 litre
- EUROMAP 6 kuru çevrim süresi: yaklaşık 1,5 sn
Opsiyonel EconPlast plastikleştirme ünitesi ile enerji tüketimi ve vida aşınması daha da düşürülebilir.
Kontrol Sistemi - Procan ALPHA
Dr.BOY 35 E, Procan ALPHA kontrol sistemi ile donatılmıştır. Sistem, sezgisel arayüzü ve gelişmiş proses izleme fonksiyonlarıyla dikkat çeker.
Kontrol sistemi yetkinlikleri:
- 8 kademeli enjeksiyon hızı ayarı
- 8 kademeli tutma basıncı ayarı
- Kapalı çevrim enjeksiyon ve geri basınç kontrolü
- Kavite basıncına bağlı tutma basıncı geçişi
- USB, Ethernet ve OPC arayüzleri
- Üretim ve parça sayım izleme
Malzeme Uyumluluğu ve Proses Esnekliği
Dr.BOY 35 E aşağıdaki malzeme gruplarını işleyebilir:
- Termoplastikler
- Elastomerler
- Silikonlar ve LSR
- Termosetler (duromerler)
- Metal ve seramik enjeksiyon hammaddeleri (PIM teknolojisi)
Bu geniş uyumluluk, makineyi medikal, elektronik, otomotiv ve mikro mekanik uygulamalar için güçlü bir platform haline getirir.
Makine Ölçüleri ve Yerleşim Avantajı
BOY 35 E'nin kompakt yapısı, üretim alanı optimizasyonu açısından önemli avantajlar sunar.
Fiziksel ölçüler:
- Boyutlar (UxGxY): 2.398 x 817 x 1.949 mm
- Yerleşim alanı: 1,96 m²
- Net ağırlık (yağ hariç): 1.195 kg
BOY 35 E HV versiyonu için:
- Yerleşim alanı: yaklaşık 2,0 m²
- Net ağırlık: 1.495 kg
Sonuç - Neden Dr.BOY 35 E?
Dr.BOY 35 E enjeksiyon kalıplama makinesi; yüksek kilitleme kuvveti, hassas enjeksiyon kontrolü, diferansiyel enjeksiyon teknolojisi ve kompakt tasarımıyla küçük ve orta tonajlı enjeksiyon uygulamaları için son derece dengeli bir çözümdür. Geniş vida seçenekleri, güçlü hidrolik altyapısı ve gelişmiş kontrol sistemi sayesinde dar toleranslı teknik parçalarda uzun vadeli üretim güvenliği sağlar.
Alan verimliliği, proses kararlılığı ve yüksek parça kalitesinin ön planda olduğu uygulamalarda Dr.BOY 35 E, güvenilir ve uzun ömürlü bir enjeksiyon platformu olarak öne çıkar.
