Genel Bakış - BOY 60 E Platformunun Endüstriyel Konumu

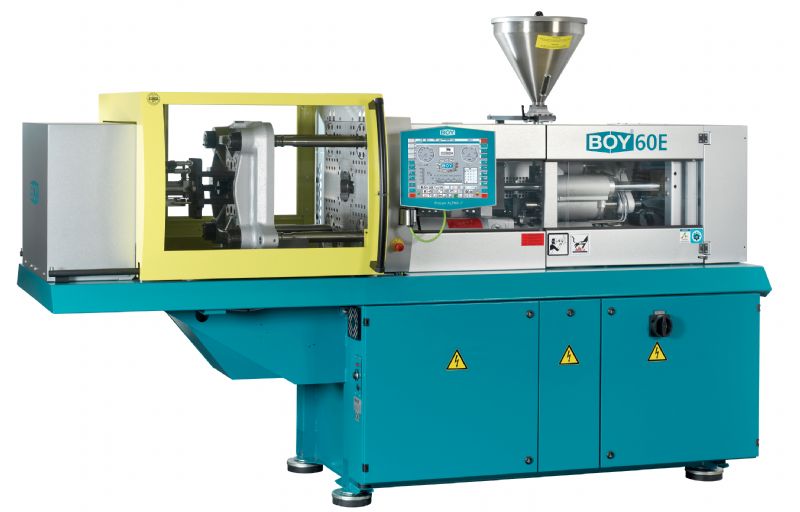

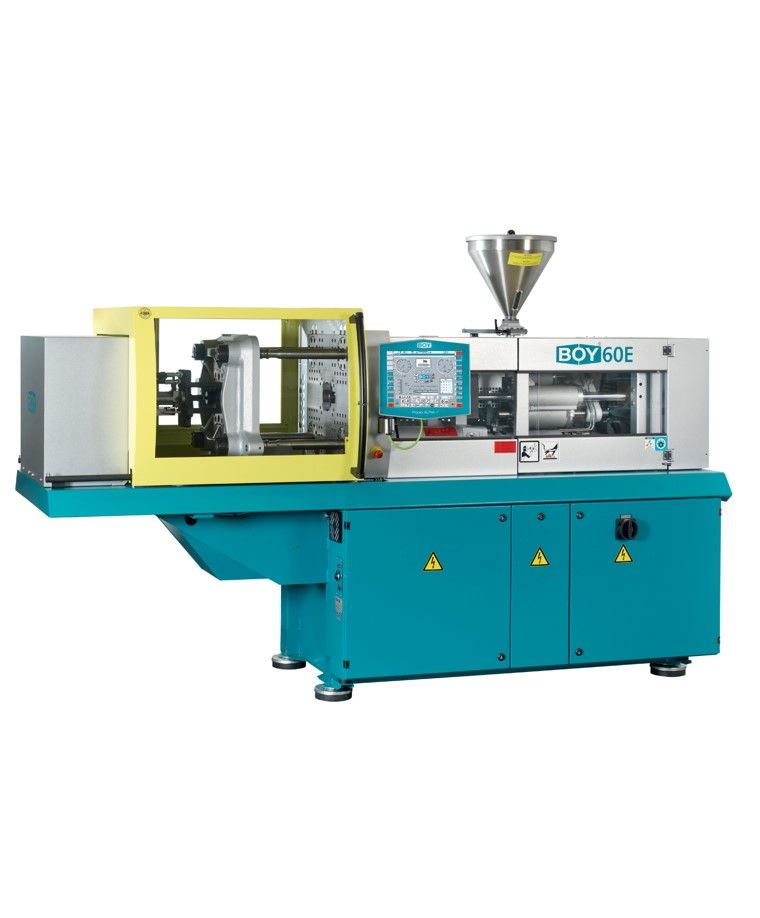

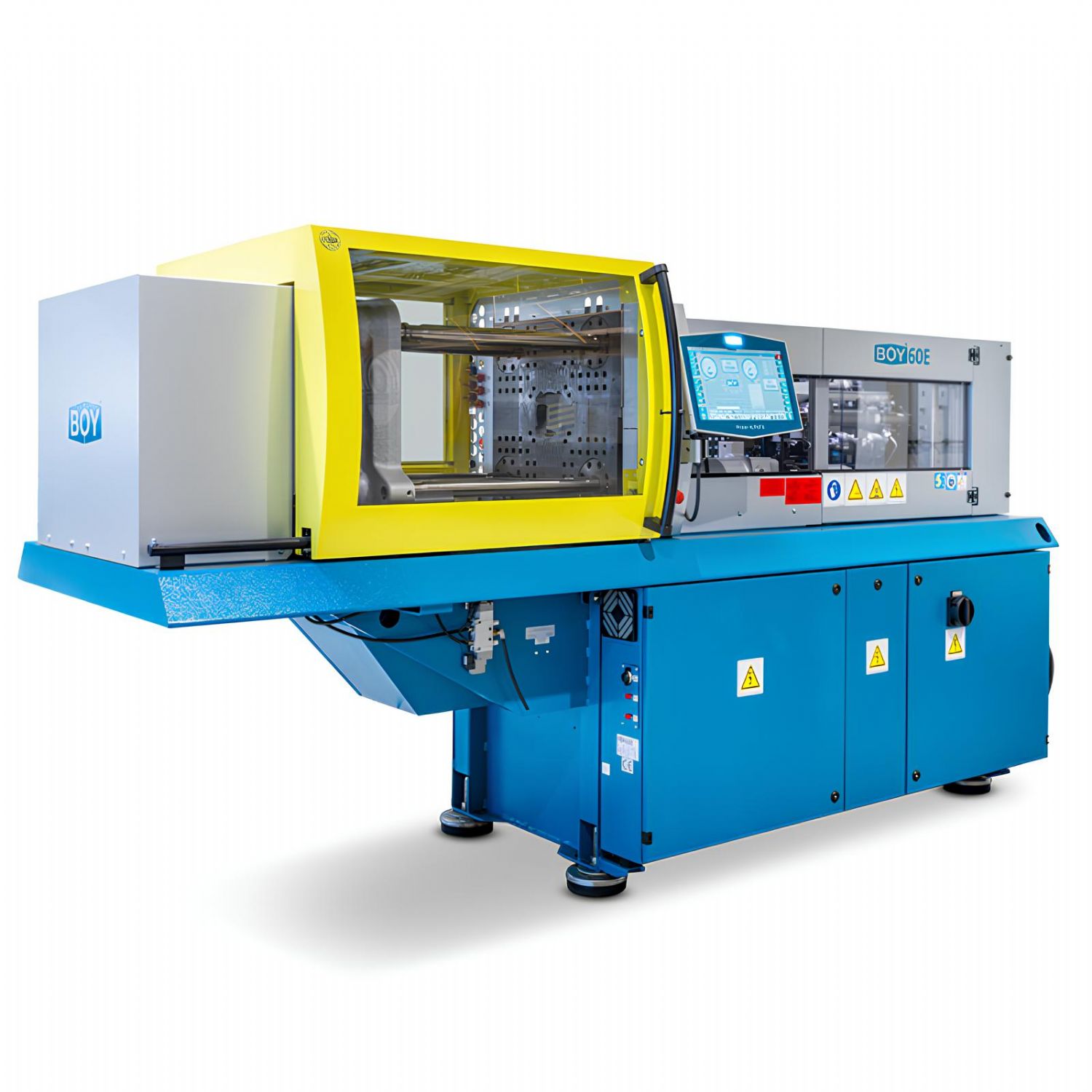

BOY 60 E, Dr.BOY'un 600 kN kilitleme kuvveti sınıfındaki servo hidrolik enjeksiyon kalıplama makinesidir. Makine, kompakt tasarım ile yüksek teknik performansı bir araya getirerek, hem alan verimliliği hem de proses güvenliği açısından öne çıkar. Uzun yıllara dayanan makine imalat tecrübesi ve BOY-Injectioneering yaklaşımı, bu modelde net biçimde hissedilir.
BOY 60 E; termoplastikler, elastomerler, silikonlar (LSR), termosetler (duromerler) ile birlikte metal ve seramik enjeksiyon hammaddelerinin (PIM teknolojisi) işlenmesine uygun, çok yönlü bir üretim platformudur.
Kilitleme Ünitesi - 600 kN Konsol Tip İki Plakalı Sistem
BOY 60 E, dört kolonlu fakat konsol (cantilever) tip iki plakalı bir kilitleme ünitesine sahiptir. Bu yapı, klasik üç plakalı makinelere kıyasla daha az yer kaplar ve kalıp alanına son derece rahat erişim sağlar.
Kilitleme ünitesi teknik verileri:
- Kilitleme kuvveti: 600 kN
- Kolonlar arası mesafe (Y x Z): 360 x 335 mm
- Plakalar arası maksimum açıklık: 650 mm
- Maksimum ayarlanabilir kalıp açma stroku: 400 mm
- Minimum kalıp yüksekliği: 250 mm
- Hareketli plakada maksimum kalıp ağırlığı: 400 kg
- Kalıp açma kuvveti: 38 kN
- Kalıp kapama kuvveti: 24,4 kN
- Maksimum ejektör stroku: 80 mm (opsiyonel 130 mm veya 150 mm)
- Ejektör itme / çekme kuvveti: 20,4 / 13,5 kN (opsiyonel 42,7 / 30 kN)
Konsol tip kilitleme sistemi sayesinde robot, picker, konveyör ve hücresel otomasyon çözümleri için ilave yer ihtiyacı oluşmaz.
Enjeksiyon Üniteleri - Geniş Vida ve Performans Seçenekleri
BOY 60 E, farklı uygulama ihtiyaçlarına göre SP 110 (Speed Injection) ve SP 215 (Standard) enjeksiyon üniteleri ile sunulur. Yedi farklı vida çapı seçeneği, makinenin mikro hassasiyetten daha yüksek hacimli teknik parçalara kadar geniş bir aralıkta çalışmasını sağlar.
SP 110 enjeksiyon ünitesi (yüksek hızlı enjeksiyon):
- Vida çapları: 28 / 32 mm
- Vida L/D oranları: 22,7 / 20
- Maksimum teorik strok hacmi: 76,9 / 100,5 cm³
- Maksimum teorik şut ağırlığı (PS): 70,0 / 91,4 g
- Enjeksiyon kuvveti: 88,5 kN
- Teorik enjeksiyon debisi: 180,9 / 236,3 g/s
- Maksimum özgül enjeksiyon basıncı: 1.437 / 1.100 bar
SP 215 enjeksiyon ünitesi (standart ve yüksek hacim):
- Vida çapları: 28 / 32 / 38 / 42 mm
- Vida L/D oranları: 22,7 / 20 / 16,7 / 15
- Maksimum teorik strok hacmi: 76,9 / 100,5 / 141,8 / 173,2 cm³
- Maksimum teorik şut ağırlığı (PS): 70,0 / 91,4 / 129,0 / 157,6 g
- Enjeksiyon kuvveti: 172 kN
- Teorik enjeksiyon debisi: 84,0 - 189,0 g/s
- Maksimum özgül enjeksiyon basıncı: 2.798 - 1.244 bar
Ortak enjeksiyon ünitesi verileri:
- Maksimum vida stroku: 125 mm
- Meme temas kuvveti: 48 kN
- Meme geri çekme stroku: 218 mm
- Vida torku: 280 / 350 Nm
- Vida devri: 410 - 325 dev/dk (kademesiz)
- Vida geri çekme kuvveti: 83 kN
- Isıtma gücü (meme + kovan): 7.700 W
- Hammadde haznesi kapasitesi: 20 litre
Servo Hidrolik Sürüş ve Enerji Yönetimi
BOY 60 E, servo-motor tahrikli pompa sistemi ile donatılmıştır. Hidrolik enerji yalnızca ihtiyaç duyulduğunda üretilir. Dr.BOY'un patentli basınç yükseltici sistemi, enjeksiyon ve soğutma fazlarında kilitleme kuvvetini ek bir basınç tutma pompasına ihtiyaç duymadan güvence altına alır.
Enerji ve hidrolik sistem verileri:
- Kurulu sürücü gücü: 11 kW
- Toplam kurulu güç: 18,7 kW (400 V)
- Hidrolik sistem basıncı: 195 bar
- Yağ tankı kapasitesi: 200 litre
- EUROMAP 6 kuru çevrim süresi: 1,9 sn (252 mm strok)
Bu yapı, düşük enerji tüketimi ve son derece sessiz bir çalışma karakteristiği sunar.
EconPlast Teknolojisi - Yüksek Aşınma Direnci ve Stabil Plastikleşme
BOY 60 E, opsiyonel olarak EconPlast plastikleştirme ünitesi ile donatılabilir. Bu teknoloji, özellikle cam elyaflı ve aşındırıcı malzemelerde vida ve kovan ömrünü ciddi ölçüde uzatır.
EconPlast avantajları:
- Daha düşük enerji tüketimi
- Daha homojen eriyik yapısı
- Daha düşük malzeme bozunması
- Uzun servis aralığı
Kontrol Sistemi - Procan ALPHA
BOY 60 E, Dr.BOY'un gelişmiş Procan ALPHA kontrol sistemi ile çalışır.
Kontrol sistemi yetenekleri:
- 8 kademeli enjeksiyon hızı
- 2 kademeli enjeksiyon basıncı
- 8 kademeli tutma basıncı
- Tutma basıncına geçişin basınç, strok veya zamana bağlı kontrolü
- Kapalı çevrim enjeksiyon ve geri basınç kontrolü
- Üretim izleme ve parça sayım fonksiyonları
- USB, Ethernet ve OPC arayüzleri
- EUROMAP 67 robot arayüzü
Makine Ölçüleri ve Yerleşim Avantajı
BOY 60 E, 600 kN sınıfındaki makineler arasında oldukça kompakt bir yapı sunar.
Fiziksel ölçüler:
- Boyutlar (UxGxY): 2.970 x 1.095 x 2.010 mm
- Yerleşim alanı: 3,25 m²
- Net ağırlık (yağ hariç): 2.250 kg
- Brüt ağırlık: 2.350 - 2.650 kg
Uygulama Alanları ve Malzeme Uyumluluğu
BOY 60 E aşağıdaki uygulamalarda yaygın olarak tercih edilir:
- Teknik ve fonksiyonel plastik parçalar
- Elektrik ve elektronik komponentler
- Medikal ve laboratuvar ürünleri
- Elastomer ve LSR uygulamaları
- Termoset ve PIM prosesleri
- Otomotiv ve hassas endüstriyel parçalar
Sonuç - Neden Dr.BOY 60 E?
Dr.BOY 60 E enjeksiyon kalıplama makinesi; 600 kN kilitleme kuvveti, servo hidrolik enerji yönetimi, geniş enjeksiyon ünitesi seçenekleri ve kompakt konsol tip tasarımı ile yüksek proses güvenliği sunar. EconPlast teknolojisi, patentli basınç yükseltici sistemi ve gelişmiş kontrol altyapısı sayesinde uzun süreli, stabil ve düşük maliyetli üretim sağlar.
Alan verimliliği, malzeme çeşitliliği ve teknik hassasiyetin ön planda olduğu üretimlerde BOY 60 E, güvenilir ve geleceğe dönük bir enjeksiyon çözümüdür.
