MPCT Entegre Yüksek Hızlı Üretim Aracı ile CIGS Modül Üretimi
4JET'in MPCT Entegre Yüksek Hızlı Üretim Aracı ile CIGS Modül Üretimi

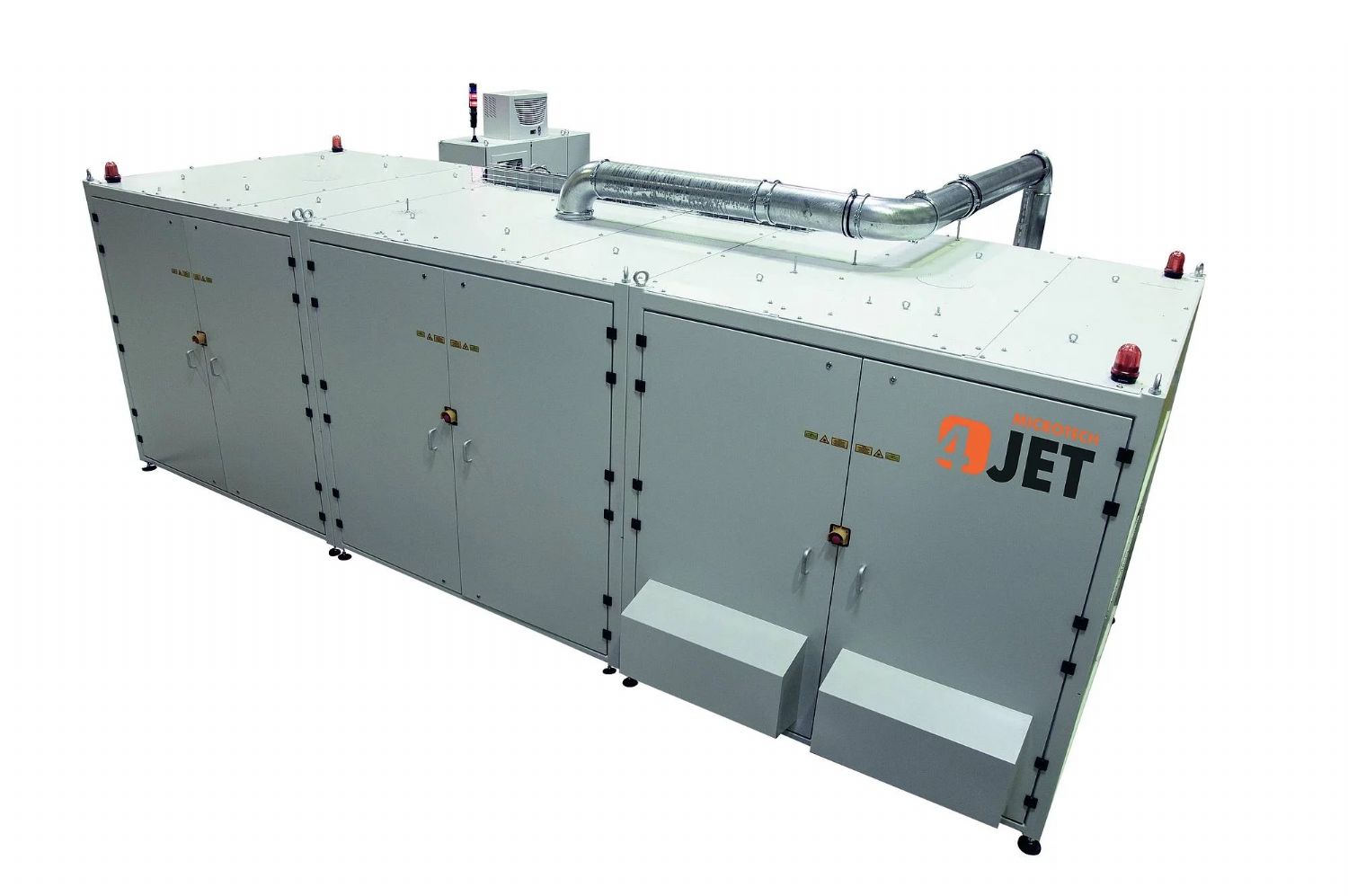

4JET'in MPCT (Modular Production and Control Tool), yüksek hızlı CIGS (Copper Indium Gallium Selenide) ince film güneş modülü üretimi için özel olarak tasarlanmış bir üretim aracıdır. Bu sistem, tek bir yapıda üç farklı işlemi birleştirerek, minimum alan gereksinimiyle en yüksek verimlilik ve güvenilirlik sunar. Sistem, lazer kenar silme (LED), molibden maruziyeti (MEX) ve cam delme (GDS) işlemlerini bir araya getirerek, cam taşıma ve ince film modüllerinin hizalama gereksinimlerini azaltır. Bu, sağlamlık ve verimliliği en iyi şekilde birleştirerek sermaye yatırımı ve işletme maliyetlerini en aza indirir.

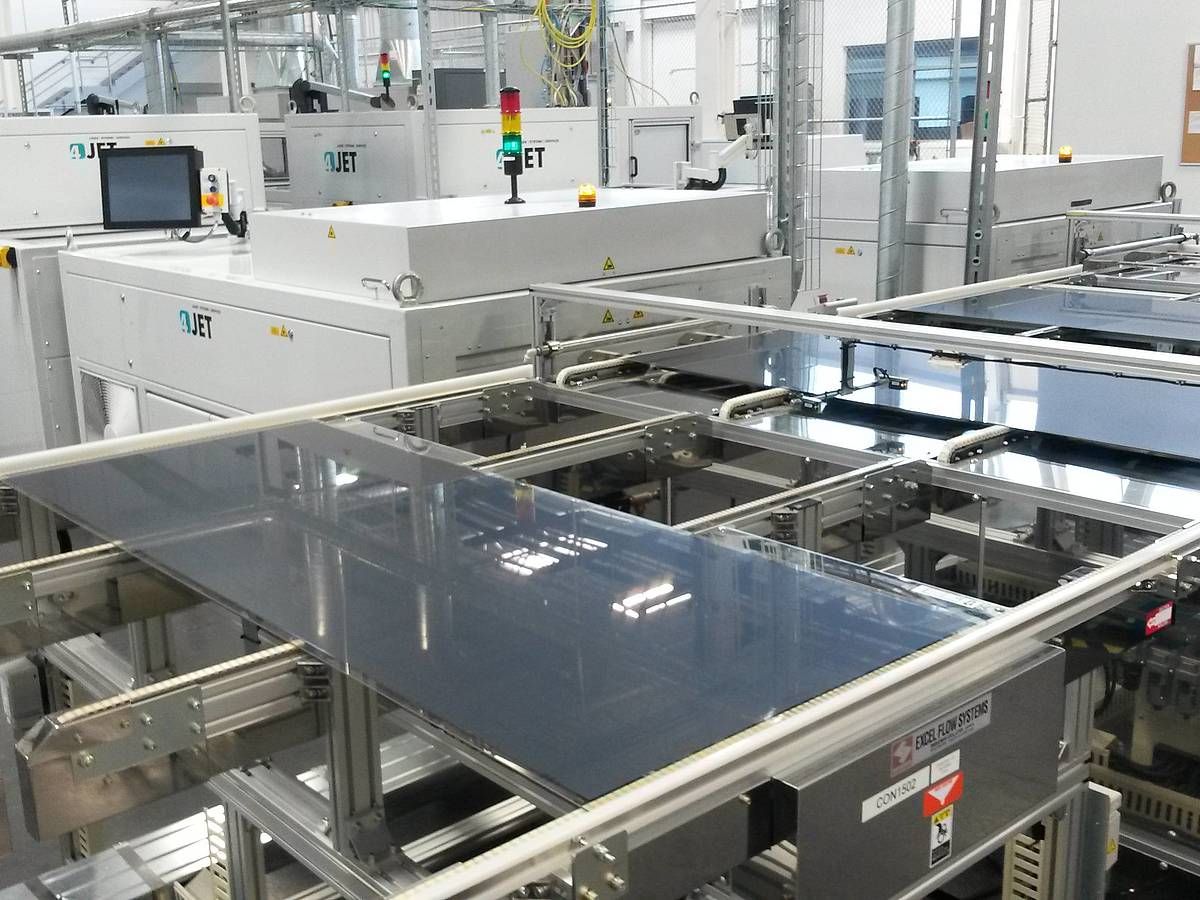

MPCT, CIGS tabanlı ince film güneş modüllerinin 7/24 hat içi üretimi için minimum bakım gereksinimleri ile tasarlanmıştır ve kendi sınıfında en yüksek verimliliğe ulaşır. Bu sistem, küçük bir alan üzerinde en yüksek üretkenliği sağlar.
MPCT Sisteminin Geliştirilmesi:
MPCT sisteminin geliştirilmesi, 4JET'in lazer kenar silme, molibden maruziyeti ve lazer cam delme işlemlerini kullanan bireysel makinelerin yapımındaki uzun yıllara dayanan tecrübesine dayanmaktadır. MPCT içinde, lazer kenar silme ve molibden maruziyeti için optimize edilmiş bir işlem sırası, en düşük çevrim sürelerinde yüksek kaliteli güneş modülleri sağlar. Substrat, üç dahili istasyon içinde işlenir. Bir istasyondan diğerine paralel taşıma, en az üretken olmayan süre ve lazer boşta kalma süresi sağlar, bu da en yüksek verimlilik için önemlidir.
Bağlantı Kutusu Bağlantısının Kurulması:
Bağlantı kutusu bağlantısı için iki delikten oluşan lazer cam delme işlemi, diğer işlemlerle paralel olarak gerçekleştirilir. İşlem sırasında substratlar, modüllerin eğriliğini telafi etmek için vakum çubuklarına sabitlenir, bu da en yüksek kalitede sağlam bir tasarım ve en iyi ürün kalitesi için geniş bir işlem penceresi sağlar. Sistemin sağlamlığı, titreşim sönümleme yeteneği ve özellikle uzun vadeli doğruluk açısından kararlılığı, optimize edilmiş tasarım ile sağlanır. Bu, uzun ömürlü CIGS ince film güneş modüllerinin sürdürülebilir üretimini sağlar.
CIGS Arka Uç İşleme:
Lazer ve mekanik işlemlerin birleşimi, aşağıdaki özellikleri içeren güvenilir uzun ömürlü CIGS ince film güneş modülleri üretir:
- Elektriksel arka elektrot bağlantısı için yüzeyin temizlenmesi amacıyla mekanik araç tabanlı molibden maruziyeti
- Hermetik sızdırmazlık için modülü hazırlamak amacıyla geniş nokta lazer ablasyonu tabanlı lazer kenar silme (LED)
- Bağlantı kutusu ile modülün ön ve arka elektrotlarını bağlamak için lazer ablasyonlu cam delme
MOLYBDENUM TABAKASININ KALDIRILMASI:
CIGS ince film güneş modüllerinin üretimi sırasında, fotodiyotların ya da güneş modüllerinin arka elektrotlarının alanında, camı kaplayan molibden tabakasının maruz bırakılması gerekmektedir. Bu, CIGS absorbanının ve şeffaf ön elektrotun (TCO) sadece birkaç mikron kalınlığındaki katmanının, altındaki molibden tabakasına zarar vermeden seçici olarak kaldırılmasını gerektirir. Bu, mekanik yöntemlerle güvenilir bir şekilde gerçekleştirilir.
TEMİZ VE HASARSIZ CAM YÜZEYİ İÇİN 4JET'İN LAZER KENAR SİLME (LED) İŞLEMİ:
Lazer kenar silme (LED), modülün kenarlarından CIGS katman yığınını tamamen kaldırarak elektriksel izolasyon sağlamak ve modülün hermetik sızdırmazlık işlemi için cam kenarını hazırlamak amacıyla temasız bir işlemdir. Lazer ablasyon ile kenar silme işlemi, büyük bir lazer spotu kullanarak, cam tarafından yapılır. Gerekli verimliliği sağlamak için, lazer ablasyon başlığı, cam kenarı boyunca sürekli bir hareketle ilerlerken, 2D tarayıcı lazer spotunu çok yüksek hızda tarar. Cam tarafından lazer ablasyon kullanılarak, gerekli hat verimliliği ve düşük üretim maliyetleri için gerekli olan, 50 cm²/s ve daha yüksek ablasyon hızları mümkündür. Ayrıca, cam tarafından lazer ablasyon, katman yığınının kenarlarında erime riskini ve dolayısıyla kısa devre oluşumunu ortadan kaldırır. Bu ablasyon işlemi, güvenilir ve dayanıklı CIGS modüllerinin üretimine katkıda bulunan temiz, hasarsız bir cam yüzeyi bırakır.
4JET'in lazer kenar silme (LED) işlemi şunları sağlar:
- Elektrik izolasyon direnci > 1 GOhm
- Ablasyon hızları 50 cm²/s ve daha fazlası
- En yüksek verimlilik Geleneksel mekanik delmeye karşı, lazer cam delme işlemi, delikte yongalanmayı en aza indiren temasız ve kuru bir süreç sağlar. Delik kenarlarının yeniden işlenmesi gerekmez. Bu, CIGS güneş modüllerinin yüksek güvenilirliği ve dayanıklılığı için gerekli bir ön koşuldur.
Ek Avantajlar:
- Yüksek işlem stabilitesi ve tekrarlanabilirlik
- Yüksek esneklik
- Farklı delik geometrileri uygulama imkanı
