4JET'in PEARLs - Çeşitli Uygulama Alanları İçin Lazer Filamentasyonu
4JET'in PEARLs - Çeşitli Uygulama Alanları İçin Lazer Filamentasyonu

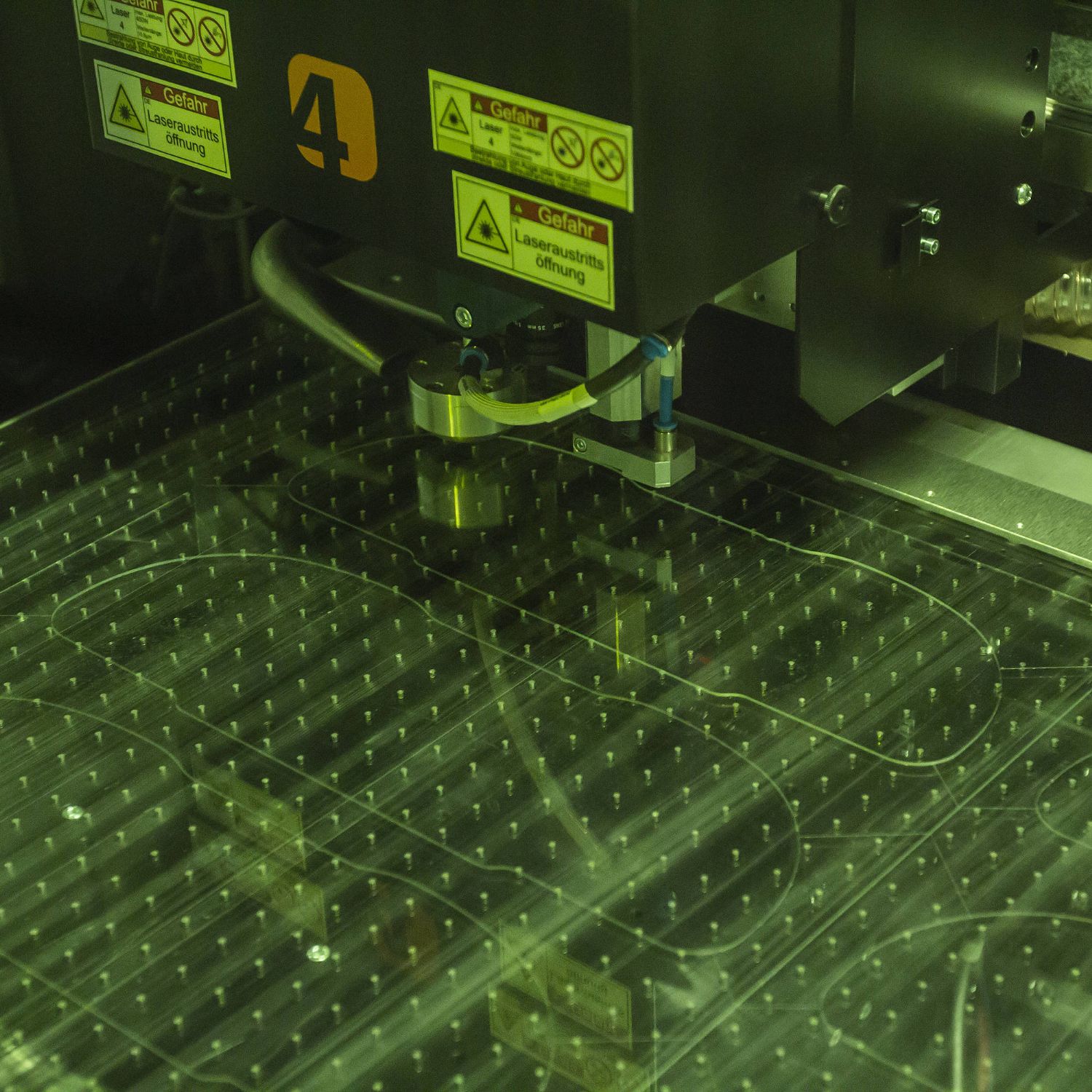

4JET'in lazer tabanlı cam filamentasyonuna PearlCut adını veriyoruz çünkü camdaki filamentler, bir ipliğe dizilmiş incilere benziyor. Bu nedenle lazer sistemlerimizi PEARLs olarak adlandırmak mantıklı geliyor. PEARLs sistemlerimiz, filament tabanlı cam kesme ve CO2 lazer kesmeyi tek bir işleme başlığında birleştirir. Filamentler camı zayıflatmak için kullanılır, ardından ısıtma, genleşme ve çekme gerilimi oluşturma ile ayrılır. Çevrim sürelerinin gerekli olduğu durumlarda, iki işlem arka arkaya düzenlenmiş iki PEARLs olarak ayrılabilir. Ayrıca PEARL filament işlemine daha sonra mekanik bir kırma işlemi uygulanması da düşünülebilir.
PEARLs sistemlerimiz, birçok uygulama ve sektörde cam kesme için kullanılabilir, örneğin:
- Elektronik uygulamalar için koruyucu camlar
- Trenler veya arabalar için taşıma camlarının kesilmesi, yani iç veya dış camlar (aynalar, yan camlar, ön camlar, vb.)
- Akıllı pencereler gibi özel mimari camlar
- Optik alt tabakalar gibi teknik camlar
İhtiyaçlarınıza Göre Ölçeklenebilir Boyut ve Seçenekler
PEARLs sistemleri, doğuştan gelen doğruluk ve uzun vadeli stabilite sunan granit temellidir. Granitin termal genişleme katsayısı çeliğin dört kat daha düşüktür. Bu, yüksek hassasiyetli ve yüksek kaliteli ürünlerin sürdürülebilir üretimini garanti eder. Eksen kontrolörlerinin spesifik ayarı, yüksek kesim hızının yanı sıra, son üründe yüksek hassasiyetli dış konturlar elde etmek için mükemmel yol doğruluğu sağlar. Opsiyonel otomatik odaklama, işlem hızından ödün vermeden süreç penceresinin sağlamlığı açısından ek avantajlar sunar.
PEARLs sistemleri şu anda üç versiyonda ve üç standart çalışma aralığında mevcuttur. L ve XL sistemlerinin uzunluğu ölçeklenebilir. Diğer boyutlar talep üzerine!
- 1,5 m genişlik ve 0,85 m uzunluk: PEARL M
- 1,5 m genişlik ve uzunluğu ölçeklenebilir: PEARL L
- 2,2 m genişlik ve uzunluğu ölçeklenebilir: PEARL XL
PEARL M

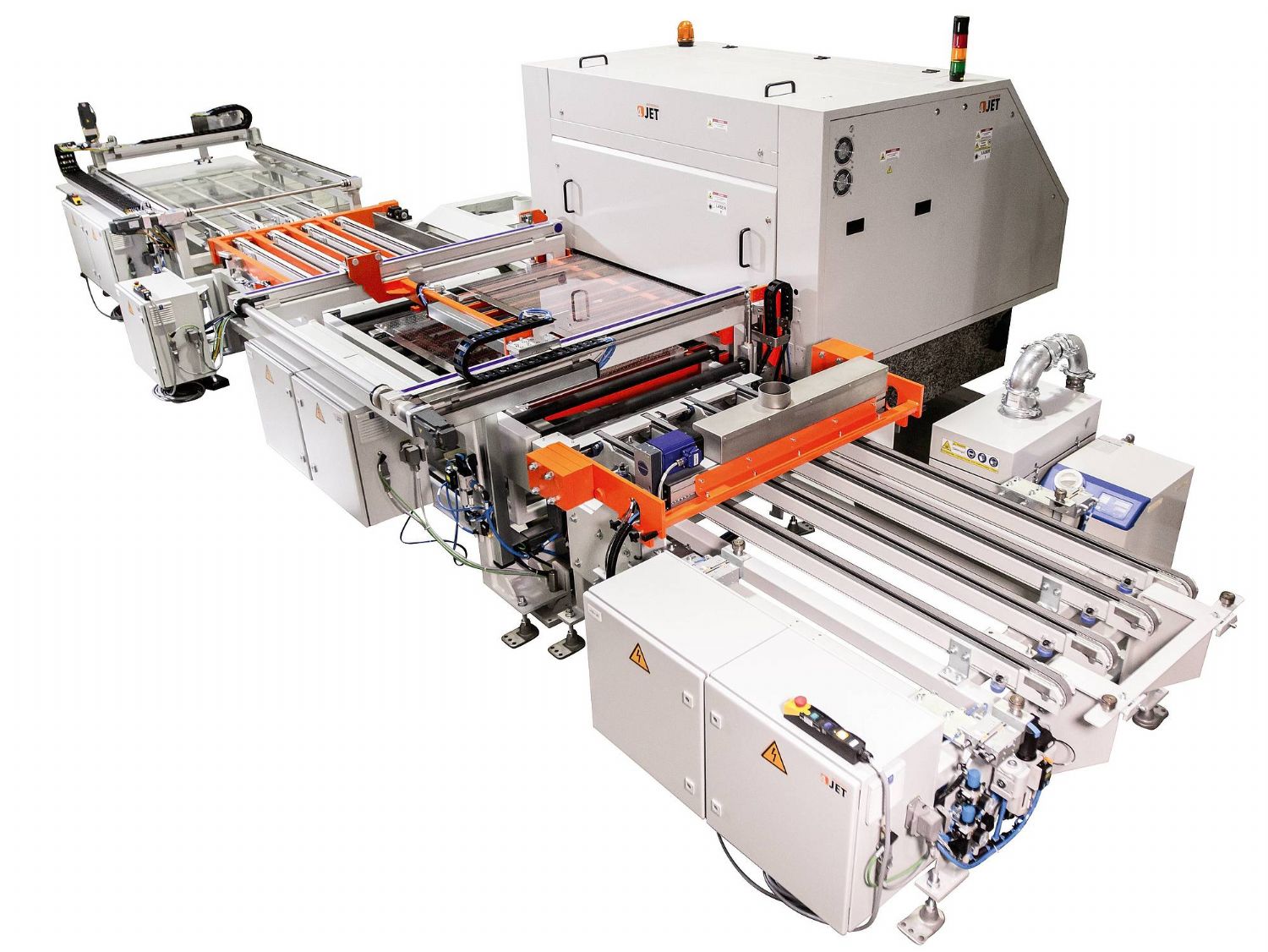

PEARL M substrat masası, küçük ve orta boy cam substratların bireysel ürünlere hassas kesimi için güvenilir ve maliyet-etkin bir temel olarak geliştirilmiştir. PEARL M substrat masası, yaklaşık 30 µm kalınlığında ultra ince camdan 8 mm kalınlığındaki cama kadar işlem yapacak şekilde yapılandırılabilir. Cam kalınlığı ve kaplamasına bağlı olarak performansı optimize etmek için çeşitli lazer ve optik paketler entegre edilebilir.

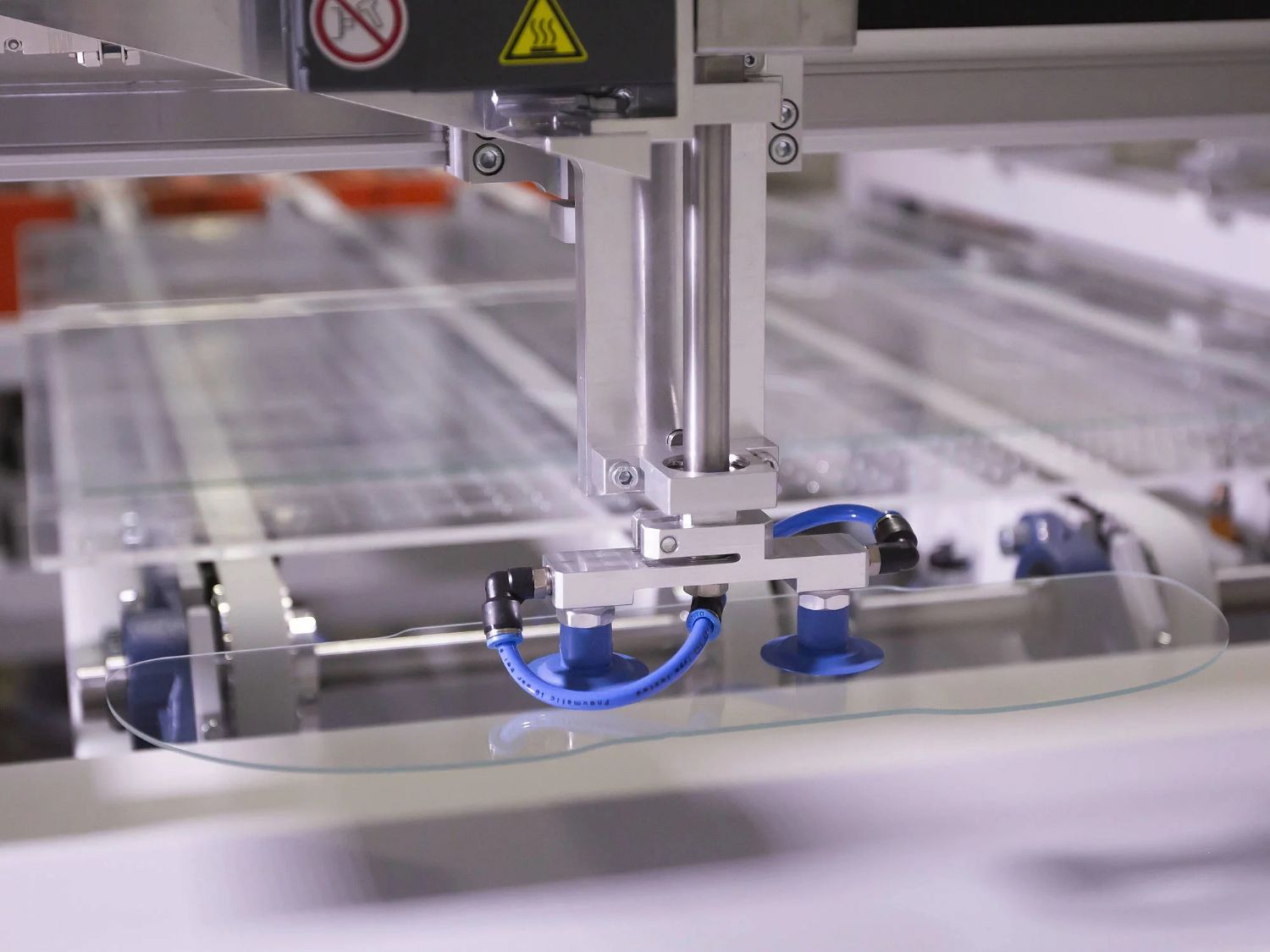

Opsiyonel bir taşıyıcı, tek bir makinede filamentleme ve ayırma işlemini sağlar, böylece ikinci bir makine için yer ve ek maliyetlerden tasarruf edilir. Cam taşıyıcı dönüşü ve cam atık bertarafı dahil olmak üzere tam otomasyon seçeneği, işletme maliyetlerini en aza indirmek için mevcuttur.
- Çalışma alanı: 1.500 x 850 mm²
- Cam kalınlığı: 30 µm'den 8 mm'ye kadar
- Tek yol kesme: Standart optik paketle yaklaşık 3 mm'ye kadar
- Kesim hızı: Cam türüne bağlı olarak 1 m/s ve üzeri
- Yol doğruluğu: +/- 5 µm
- Ayak izi: 3.000 x 3.000 mm² (sadece makine)
- Erişim alanı dahil ayak izi: 6.500 x 4.000 mm²
- Ağırlık: Yaklaşık 8 ton
- Yükleme ve boşaltma: Manuel veya otomatik
