Rivi Workholding (M-Tecs W) Manyetik Bağlama Sistemleri
CNC Tezgâhlar ve Taşlama Uygulamaları İçin Hassas, Güçlü ve Esnek İş Parçası Bağlama Teknolojisi
Rivi Magnetics tarafından geliştirilen M-Tecs W Workholding Serisi, CNC işleme merkezleri, freze tezgâhları, taşlama makineleri ve hassas talaşlı imalat uygulamaları için tasarlanmış, yüksek performanslı kalıcı manyetik bağlama sistemlerinden oluşur. Mekanik bağlama aparatlarının yarattığı erişim kısıtlarını, kurulum sürelerini ve tolerans problemlerini ortadan kaldıran bu sistemler; iş parçasını tüm yüzeyinden homojen biçimde bağlayarak hem hassasiyeti hem de üretkenliği üst seviyeye taşır.
M-Tecs W serisi, özellikle düşük toleranslı işleme, çok yüzeyli talaş kaldırma ve tekrar konumlandırma ihtiyacının minimize edilmesi gereken uygulamalarda fark yaratır. 5 eksen CNC işleme merkezlerinde, iş parçasının 6 yüzeyinden 5'ine aynı bağlama ile erişim imkânı sunarak çevrim sürelerini ciddi ölçüde kısaltır.
Çalışma Prensibi ve Manyetik Bağlama Teknolojisi
M-Tecs W sistemlerinde bağlama kuvveti, kalıcı mıknatıslar aracılığıyla oluşturulan kapalı devre manyetik alan üzerinden sağlanır. Manyetik alan, tabla yüzeyine eşit şekilde dağıtılır ve iş parçası yalnızca belirli noktalardan değil, tüm temas alanı boyunca sabitlenir.
Bu homojen bağlama prensibi sayesinde:
İş parçasında lokal gerilmeler azalır
Titreşim ve mikro hareketler minimum seviyeye iner
Kesici takım ömrü uzar
Yüzey kalitesi ve ölçüsel doğruluk artar
Manyetik sistem, yalnızca mıknatıslama ve demanyetizasyon anında enerji kullanır. İşleme sırasında enerji tüketimi pratikte sıfırdır.
M-Tecs W Serisi Ürün Versiyonları

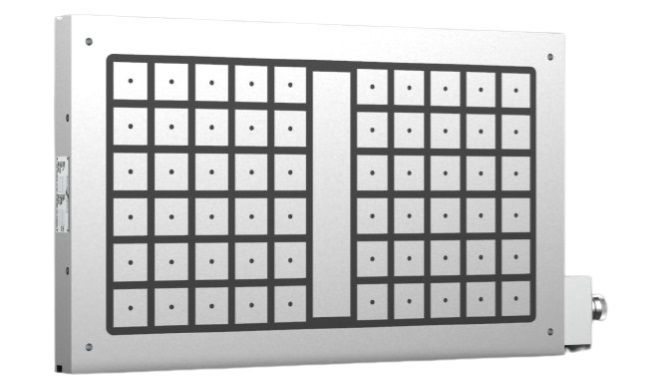

POLAR 50
Kutup yapısı: Kare kutup
Kutup ölçüsü: 50 x 50 mm
Kutup başına bağlama kuvveti: 350 daN
İnce ve küçük yüzeyli parçalar için ideal
Düşük kalınlıktaki iş parçalarında yüksek yüzey teması
POLAR 70
Kutup yapısı: Kare kutup
Kutup ölçüsü: 70 x 70 mm
Kutup başına bağlama kuvveti: 750 daN
Kalın, büyük ve düzensiz yüzeyli parçalar için uygun
Kutup uzatma elemanları ile derin manyetik alan penetrasyonu
MOON
Basit ve monolitik tasarım
Yüksek manyetik güvenilirlik
Özellikle taşlama makineleri için geliştirilmiş yapı
Düz ve ince parçaların stabil bağlanması için ideal
Teknik Performans ve Rakamsal Değerler
Manyetik bağlama kuvveti:
350 daN / kutup (POLAR 50)
750 daN / kutup (POLAR 70)
Manyetik plaka kalınlığı:
55 mm (POLAR 50)
67 mm (POLAR 70)
Tabla ölçüleri:
250 mm - 1000 mm aralığında geniş konfigürasyon seçenekleri
Magnetizasyon / demagnetizasyon süresi:
1 - 2 saniye
Enerji tüketimi:
Sadece mıknatıslama ve çözme anında
Kalıp / parça modifikasyonu:
Gerekmez
Kontrol Üniteleri ve Güvenlik Yapısı
M-Tecs W sistemleri, MTM / MTR elektronik kontrol üniteleri ile çalışır. Bu kontrol üniteleri:
Tekli veya çoklu manyetik tabla yönetimi
8 kanala kadar standart kontrol
Güvenlik sinyali entegrasyonu (manyetik aktif değilse makine çalışmaz)
Uzaktan kumanda ile magnetizasyon kontrolü
Akım sensörü ile sistem izleme
Manyetik bağlama durumu doğrulanmadan CNC tezgâhın çalışmasına izin verilmez. Bu yapı, operatör ve makine güvenliğini üst seviyeye taşır.
CNC ve Taşlama Uygulamalarında Üretim Avantajları
Kurulum ve bağlama sürelerinde dramatik azalma
Mekanik bağlama aparatlarının tamamen ortadan kalkması
Kesici takım erişiminin maksimum seviyeye çıkması
5 eksen işleme merkezlerinde tek bağlamada çok yüzeyli işleme
İş parçası yeniden konumlandırma ihtiyacının azalması
Daha yüksek yüzey kalitesi ve ölçüsel hassasiyet
Takım ve tezgâh ömründe artış
Bu avantajlar, özellikle yüksek katma değerli talaşlı imalat yapan işletmeler için ciddi rekabet üstünlüğü sağlar.
Uygulama Alanları
CNC işleme merkezleri
Freze tezgâhları
Taşlama makineleri
5 eksen işleme uygulamaları
Kalıp ve model imalatı
Hassas mekanik parçalar
Çelik ve ferromanyetik alaşımlar
Sonuç
Rivi Magnetics M-Tecs W Workholding manyetik bağlama sistemleri; talaşlı imalat ve taşlama uygulamalarında hız, hassasiyet, güvenlik ve üretim esnekliğini bir arada sunan ileri seviye bir teknolojidir. Mekanik bağlama çözümlerinin sınırlarını aşan bu sistemler, özellikle çok yüzeyli işleme, düşük tolerans ve yüksek kalite gerektiren üretim tesisleri için stratejik bir yatırımdır.
