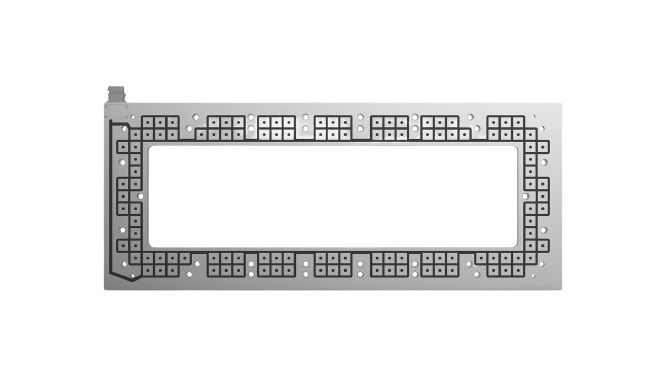

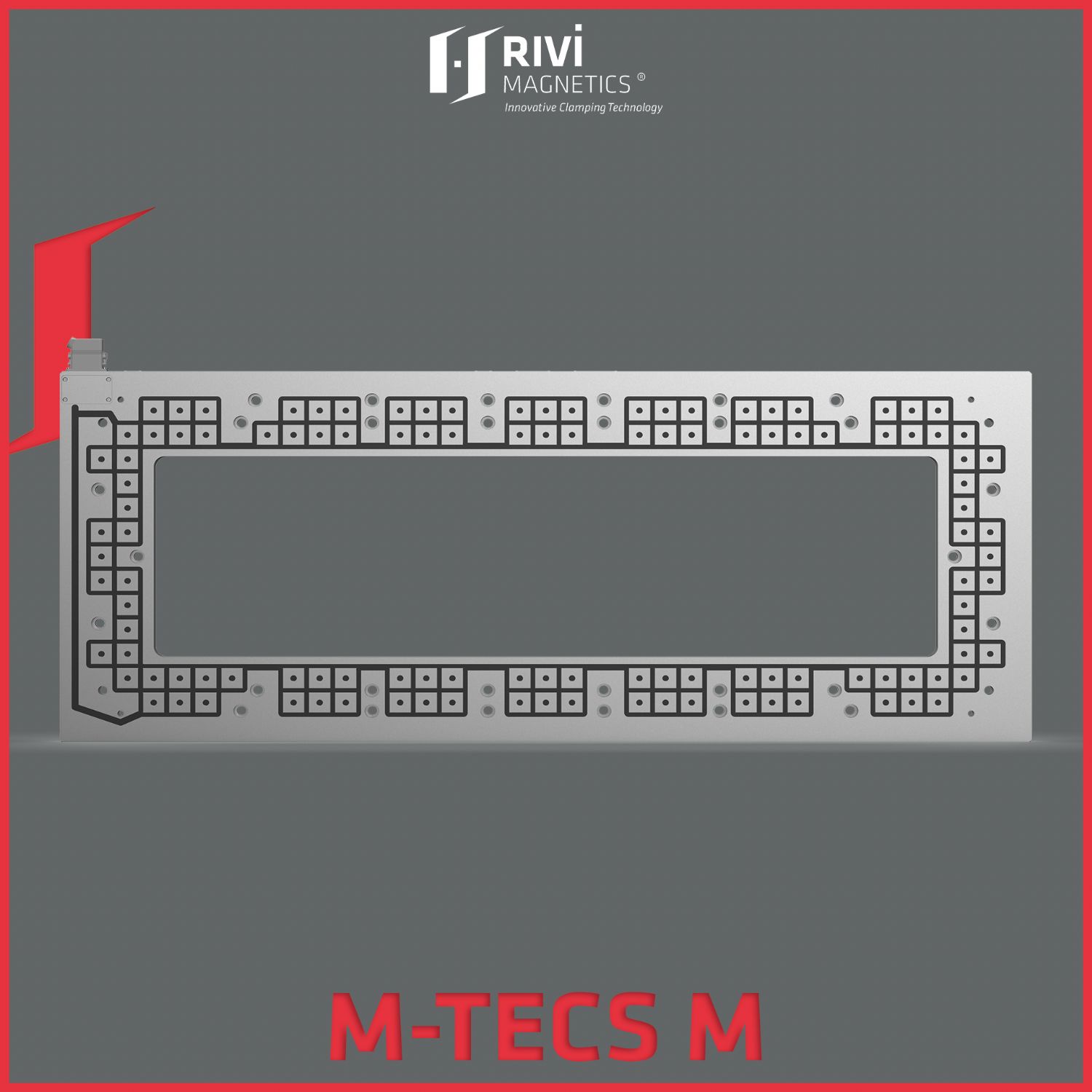

Rivi Magnetics Metal Stamping (M-Tecs M) Manyetik Kalıp Bağlama Sistemleri
Metal Şekillendirme Presleri İçin Hızlı, Güvenli ve Yüksek Kuvvetli Manyetik Kalıp Bağlama Teknolojisi
Rivi Magnetics tarafından geliştirilen M-Tecs M Metal Stamping Serisi, sac şekillendirme, progresif kalıp, transfer pres ve derin çekme uygulamalarında kullanılan kalıplar için tasarlanmış ileri seviye manyetik kalıp bağlama sistemleridir. Bu sistemler; mekanik bağlama ekipmanlarını tamamen ortadan kaldırarak, kalıp değişim sürelerini saniyelere indirir, operatör güvenliğini artırır ve preslerin efektif üretim kapasitesini önemli ölçüde yükseltir.
Metal stamping proseslerinde kullanılan kalıplar genellikle ağır, büyük ebatlı ve yüksek darbe kuvvetlerine maruz kalan yapılardır. M-Tecs M serisi, bu zorlu koşullar altında dahi kalıbı pres tablasına homojen ve güvenli biçimde sabitleyerek, üretim sürekliliğini ve proses stabilitesini garanti altına alır.
Çalışma Prensibi ve Manyetik Bağlama Teknolojisi
M-Tecs M sistemlerinde bağlama kuvveti, pres tablası ile kalıp arasında oluşturulan kapalı devre bir manyetik alan üzerinden sağlanır. Manyetik alan, kalıp yüzeyine eşit şekilde dağıtılır ve bağlama kuvveti yalnızca belirli noktalarda değil, tüm temas alanında oluşur. Bu yaklaşım sayesinde:
• Kalıp üzerinde lokal gerilmeler azalır
• Kalıp bükülmesi ve tabla deformasyonu minimize edilir
• Pres kuvveti kalıp yüzeyine dengeli biçimde aktarılır
• Kalıp ömrü uzar ve parça kalitesi daha stabil hale gelir
Sistem, üç farklı manyetik kutup teknolojisi ile sunulmaktadır:
Kare kutup (Square Pole)
Uzun kutup (Long Pole)
Kombine kutup (Square + Long Pole)
Bu yapı sayesinde hem küçük hem de çok büyük ebatlı sac kalıplarında yüksek bağlama kuvveti elde edilir ve pres tablası yüzeyi maksimum verimle kullanılır.
Teknik Performans ve Rakamsal Değerler
Manyetik bağlama kuvveti:
Yüzey koşullarına bağlı olarak 105 ton/m²'ye kadar
Manyetik plaka kalınlığı:
47 - 55 mm (yüksek mekanik stabilite için optimize edilmiş)
Magnetizasyon / demagnetizasyon süresi:
2 - 5 saniye
Çalışma sıcaklığı:
Standart 80 °C
Opsiyonel olarak 240 °C'ye kadar
Enerji tüketimi:
Pratikte sıfıra yakın
(Yalnızca mıknatıslama ve demanyetizasyon anında enerji kullanılır)
Kalıp modifikasyonu ihtiyacı:
Yok
Bu rakamsal değerler, M-Tecs M sistemlerinin metal şekillendirme preslerinde yüksek dinamik yükler altında güvenle çalışabildiğini göstermektedir.
Pres Performansı ve Üretim Avantajları
M-Tecs M Metal Stamping sistemleri, pres hatlarında aşağıdaki temel kazanımları sağlar:
• Kalıp değişim sürelerinde dramatik azalma
• Pres duruş sürelerinin minimuma indirilmesi
• Mekanik bağlama elemanlarının tamamen ortadan kalkması
• Operatörlerin kalıp değişimi sırasında pres içine girmesine gerek kalmaması
• İş güvenliği seviyesinin belirgin şekilde artması
• Pres tablası yüzeyinin tamamının aktif kullanımına imkan verilmesi
• Saatlik üretim kapasitesinde gözle görülür artış
• Yatırım geri dönüş süresinin kısalması
Bu özellikler, özellikle kısa seri üretim yapan, sık kalıp değişimi gerektiren metal şekillendirme tesisleri için kritik avantajlar sunar.
FES - Force Evaluation System (Opsiyonel)
M-Tecs M sistemleri, isteğe bağlı olarak FES (Force Evaluation System) teknolojisi ile donatılabilir. Bu sistem, pres çalışma çevrimini sürekli izler ve manyetik bağlama kuvvetinin yeterliliğini dinamik olarak değerlendirir.
FES sistemi ile:
• Manyetik bağlama kuvveti tahmini ve izlenebilir hale gelir
• Kalıp ayrılması veya kayma riski erken aşamada tespit edilir
• Pres ve operatör güvenliği üst seviyeye çıkar
• Proses sürekliliği korunur
FES, dokunmatik ekran veya tablet üzerinden izlenebilir ve Ethernet bağlantısı ile uzaktan erişime açıktır.
Güvenlik, Sensörler ve Sertifikasyonlar
M-Tecs M Metal Stamping sistemleri, uluslararası pres güvenlik standartlarına tam uyumlu olarak tasarlanmıştır.
• EN 201 ve EN 289 standartlarına uygunluk
• EN 13849-1 kapsamında PL seviyeleri
• Kalıp varlık sensörleri (limit switch)
• MDS elektronik kalıp ayrılma sensörü
• Çift emniyetli izleme ve kilitleme yapısı
• CE işareti ve uygunluk beyanı
Tüm bağlama ve çözme işlemleri pres dışında gerçekleştirildiğinden, operatör güvenliği maksimum seviyeye çıkarılır.
Kontrol Üniteleri ve Akıllı Yönetim
M-Tecs M sistemleri, pres tonajına ve uygulama ihtiyacına göre farklı kontrol üniteleri ile sunulur:
M1C Right
Küçük ve orta tonajlı presler için
Euromap 70 uyumlu
2 sensörlü kalıp izleme
M2C Master
Orta ve büyük tonajlı presler
PL-e güvenlik seviyesi
4+4 manyetik plaka kontrolü
M3C Mega
Çok büyük tonajlı presler
8+8 manyetik plaka kontrolü
Dokunmatik ekranlı gelişmiş arayüz
Tüm kontrol üniteleri düşük enerji tüketimi, yüksek güvenilirlik ve kolay konfigürasyon sunar.
Uzaktan Bağlantı ve Endüstri 4.0 Uyumlu Yapı
M-Tecs M sistemleri, uzaktan bağlantı ve tele-servis altyapısı sayesinde Endüstri 4.0 gereksinimlerine tam uyumludur.
• Gerçek zamanlı sistem izleme
• Alarm geçmişi ve veri kaydı
• Yetkilendirme bazlı erişim
• Önleyici bakım ve kestirimci analiz imkanı
Bu yapı, bakım maliyetlerini azaltırken sistem kullanılabilirliğini artırır.
Sonuç
Rivi Magnetics M-Tecs M Metal Stamping manyetik kalıp bağlama sistemleri; sac şekillendirme preslerinde hız, güvenlik, üretim esnekliği ve proses stabilitesini bir arada sunan ileri seviye bir teknolojidir. Mekanik bağlama sistemlerinin yarattığı zaman kayıplarını ve güvenlik risklerini ortadan kaldıran bu çözüm, özellikle yüksek tonajlı presler, progresif kalıp hatları ve sık kalıp değişimi yapılan üretim tesisleri için stratejik bir yatırımdır.
