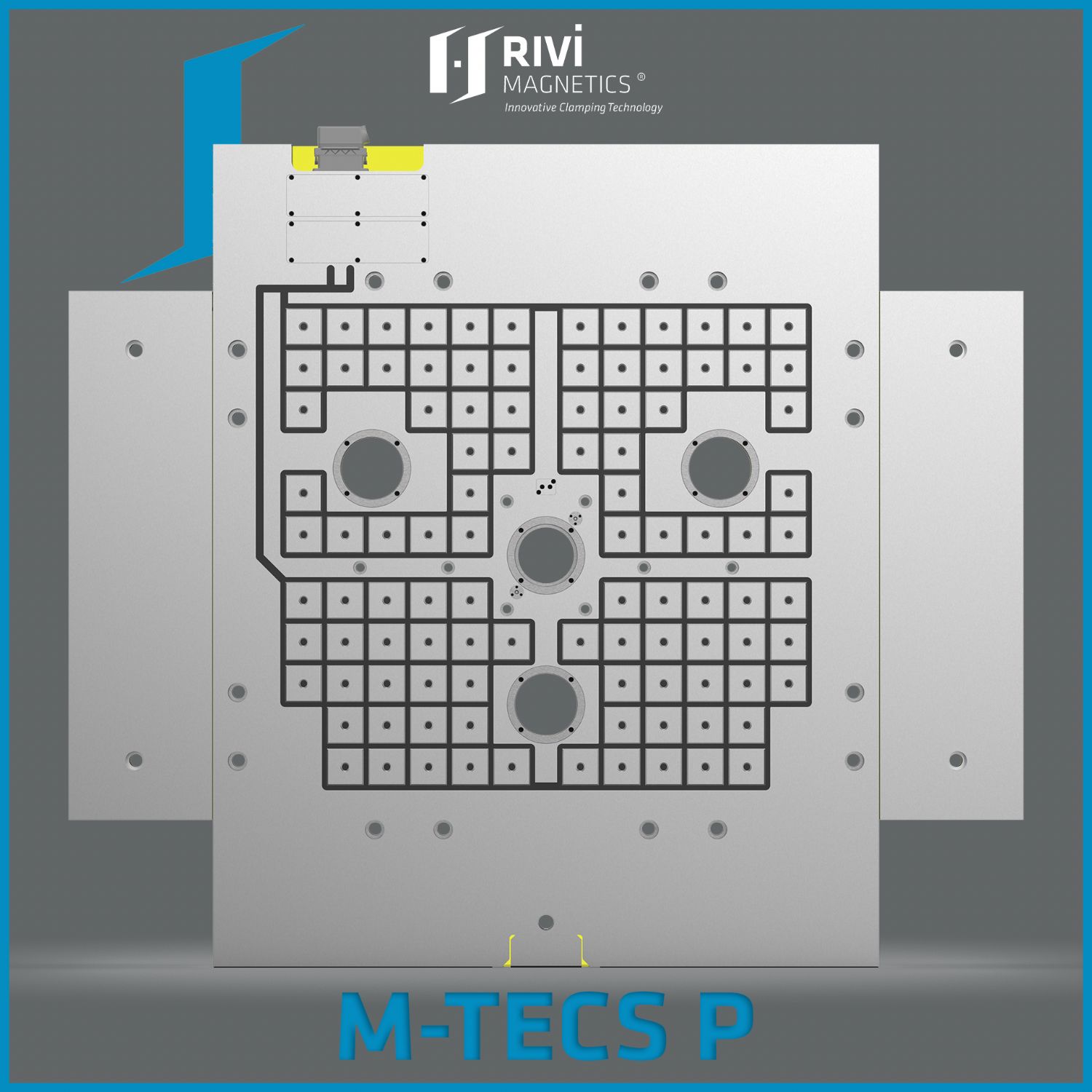

Rivi Magnetics Thermoplastic (M-Tecs P) Manyetik Kalıp Bağlama Sistemleri
Termoplastik Enjeksiyon Uygulamaları İçin Hızlı, Güvenli ve Akıllı Kalıp Bağlama Teknolojisi
Rivi Magnetics tarafından geliştirilen M-Tecs P Thermoplastic Serisi, termoplastik enjeksiyon kalıplama makineleri için tasarlanmış, yüksek sıcaklıklara dayanıklı, akıllı ve güvenlik odaklı manyetik kalıp bağlama sistemleridir. Bu sistemler, geleneksel mekanik kalıp bağlama çözümlerinin yerini alarak, kalıp değişim sürelerini dramatik biçimde kısaltır, üretim güvenliğini artırır ve toplam sahip olma maliyetini düşürür.
M-Tecs P serisi, 20 °C - 240 °C aralığında çalışan tüm enjeksiyon makinelerine entegre edilebilir yapıdadır ve hem yeni makinelerde hem de mevcut makine parklarında hiçbir kalıp modifikasyonu gerektirmeden uygulanabilir.
Çalışma Prensibi ve Manyetik Teknoloji
Rivi Magnetics'in geliştirdiği sistemde, manyetik kuvvet doğrudan kalıp içerisine yönlendirilir. Bu sayede, kalıp ile manyetik plaka arasında homojen ve tam yüzey temaslı bir bağlama sağlanır. Manyetik alanın yüzey boyunca eşit dağılması, lokal gerilmeleri ve kalıp içi bükülmeleri minimum seviyeye indirir.

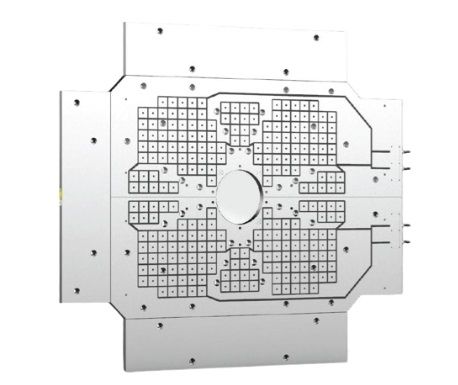

Sistem, üç farklı kutup (pole) konfigürasyonu ile sunulur:
Uzun kutup (Long Pole)
Kare kutup (Square Pole)
Kombine kutup (Long + Square Pole)
Bu yapı sayesinde küçük kalıplarda dahi son derece yüksek bağlama kuvvetleri elde edilebilir ve mevcut tabla yüzeyi maksimum verimle kullanılır.
Teknik Performans ve Rakamsal Değerler
Çalışma sıcaklığı: 20 - 240 °C
Manyetik plaka kalınlığı: 47 - 55 mm
Manyetik bağlama kuvveti: 105 ton/m²
(kanal ve boşluk içermeyen yüzeylerde)
Kalıp değişim süresi: 8 dakikanın altında
Manyetik alan dağılımı: %100 homojen
Kalıp modifikasyonu ihtiyacı: Yok
CE uygunluğu: EN 201 / EN 289
Güç tüketimi: Pratikte sıfıra yakın (sadece mıknatıslama sırasında)
FES - Force Evaluation System (Opsiyonel)
M-Tecs P sistemleri, isteğe bağlı olarak FES (Force Evaluation System) ile donatılabilir. Bu sistem, kalıbın boyut ve yüzey bilgilerine göre bağlama kuvvetini tahmini ve dinamik olarak hesaplar.
FES teknolojisi sayesinde:
Manyetik bağlama güvenliği sürekli izlenir
Kalıp kayması veya ayrılması riski öngörülür
Operatör ve makine güvenliği üst seviyeye çıkar
Proses stabilitesi korunur
FES, dokunmatik ekran veya tablet üzerinden izlenebilir ve Ethernet bağlantısı ile uzaktan erişime açıktır.
Akıllı Kontrol Üniteleri (Central Units)
Rivi Magnetics, M-Tecs P sistemleri için farklı kapasite ve makine tonajlarına uygun üç ana kontrol ünitesi sunar:
M1C Right
Küçük ve orta tonajlı enjeksiyon makineleri
2 adet kalıp varlık sensörü desteği
Euromap 70 uyumlu
MDS (kalıp ayrılma sensörü) desteği
M2C Master
Orta ve yüksek tonajlı presler
4+4 manyetik plaka kontrolü
PL-e güvenlik seviyesi
Gelişmiş alarm yönetimi
M3C Mega
Çok büyük tonajlı enjeksiyon makineleri
8+8 manyetik plaka kontrolü
Dokunmatik ekranlı arayüz
En üst seviye güvenlik ve izleme fonksiyonları
Tüm kontrol üniteleri EN 13849-1 standardına uygun şekilde tasarlanmıştır.
Versiyon Seçenekleri
STD (Standart)
Kalıp varlık sensörü
Aşırı sıcaklık sensörü
Kalıp ayrılma (MDS) sensörü
TS (Tele-Service)
İnternet üzerinden uzaktan erişim
Gerçek zamanlı alarm izleme
Uzaktan servis ve parametre ayarlama
Endüstri 4.0 uyumlu altyapı
FES (Full Opsiyon)
STD + TS özellikleri
Dinamik bağlama kuvveti hesaplama
Maksimum proses ve operatör güvenliği
Üretim Avantajları
Kalıp değişim süresinde dramatik azalma
Mekanik bağlama ekipmanlarının tamamen ortadan kalkması
Kalıp içi bükülme ve deformasyonların azalması
Üretim fire oranında ciddi düşüş
Operatör ergonomisi ve güvenliğinde artış
Temiz oda (clean room) uygulamalarına uygunluk
Daha stabil çevrim süreleri
Sonuç
Rivi Magnetics M-Tecs P Thermoplastic manyetik kalıp bağlama sistemleri; termoplastik enjeksiyon proseslerinde hız, güvenlik, enerji verimliliği ve üretim sürekliliğini bir arada sunan ileri seviye bir çözümdür. Kalıp değişim sürelerini dakikalara indiren bu teknoloji, özellikle yüksek katma değerli ve hassas üretim yapan tesisler için stratejik bir yatırımdır.
