Case Study Yaklaşımı
Dr. BOY, küçük ve orta tonajlı enjeksiyon kalıplama makineleri segmentinde, özellikle teknik plastik parçalar, yüksek ölçü hassasiyeti, karmaşık geometri ve zorlu proses koşulları gerektiren uygulamalarda referans kabul edilen bir üreticidir.
Bu case study çalışması; farklı Dr.BOY makine modelleri kullanılarak üretilmiş, gerçek endüstriyel parçaları temel alır. Amaç, yalnızca makine özelliklerini değil; malzeme seçimi, kalıp yapısı, çevrim süreleri, kavite sayıları ve proses zorluklarının Dr.BOY makineleri ile nasıl başarıyla yönetildiğini ortaya koymaktır.
Case Study 1 - Yüksek Ölçü Hassasiyetli Mikro Teknik Parçalar
Uygulama Tanımı

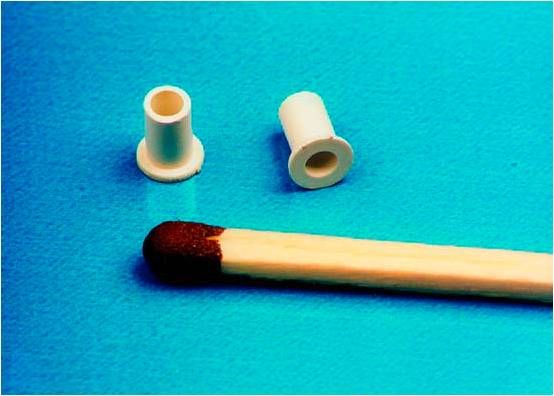

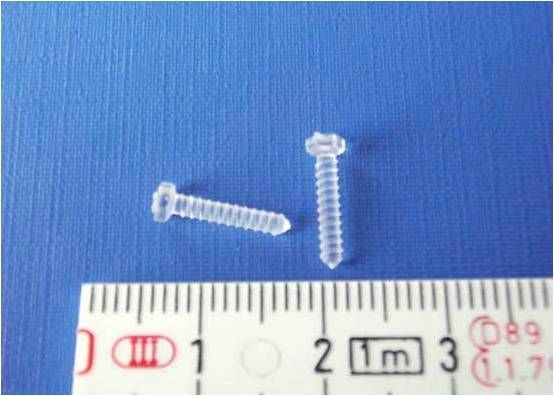

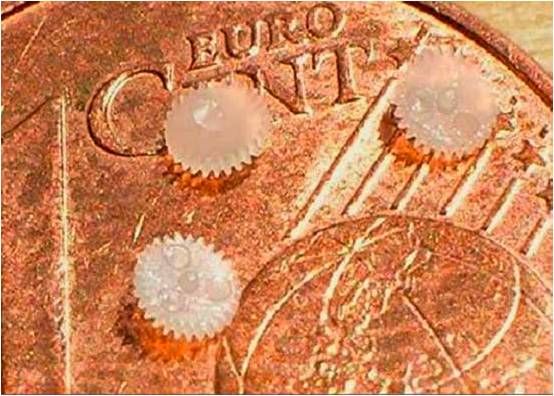

PA6 ve POM bazlı mikro teknik parçalar; elektronik ve mekanik alt sistemlerde kullanılan, 0,025 g - 0,56 g aralığında parça ağırlıklarına sahip, son derece dar tolerans gerektiren bileşenlerdir.
Teknik Veriler
Makine modelleri: BOY 12 A, BOY 22 A, BOY 22 M
Vida çapları: 14 mm - 18 mm
Parça ağırlıkları: 0,025 g - 0,56 g
Şut ağırlıkları: 1,15 g - 7,8 g
Çevrim süreleri: 8,2 sn - 15,5 sn
Kavite sayıları: 1 - 4
Proses Zorluğu
Çok düşük şut ağırlığı
İnce cidar ve hassas geçme yüzeyleri
Eğilme ve çarpılmaya tolerans olmaması
Dr.BOY Avantajı
Yüksek spesifik enjeksiyon basıncı, kararlı plastikleştirme ve hassas enjeksiyon kontrolü sayesinde parça ağırlığında çevrimden çevrime yüksek tekrarlanabilirlik sağlanmıştır.
Case Study 2 - Cam Elyaf Takviyeli Teknik Parçalar
Uygulama Tanımı
PA 6 ve PA 6.6 %30-50 cam elyaf takviyeli parçalar; yüksek mekanik dayanım, rijitlik ve termal stabilite gerektiren uygulamalar için üretilmiştir.
Teknik Veriler
Malzemeler: PA 6 GF30, PA 6.6 GF30, PA 6 GF50
Makine modelleri: BOY 22 M, BOY 55 A, BOY 90 A
Vida çapları: 18 mm - 48 mm
Parça ağırlıkları: 0,13 g - 181,3 g
Çevrim süreleri: 7,2 sn - 36 sn
Kavite sayıları: 1 - 4
Proses Zorluğu
Yüksek cam elyaf oranı nedeniyle aşınma
Farklı cidar kalınlıkları
Uzun akış yolları ve çarpılma riski
Dr.BOY Avantajı
Stabil kilitleme ünitesi, yüksek enjeksiyon kuvveti ve hassas hız/basınç profilleri sayesinde cam elyaflı malzemelerde dahi yüzey kalitesi ve ölçü hassasiyeti korunmuştur.
Case Study 3 - İnce Cidarlı ve Karmaşık Geometrili Parçalar
Uygulama Tanımı

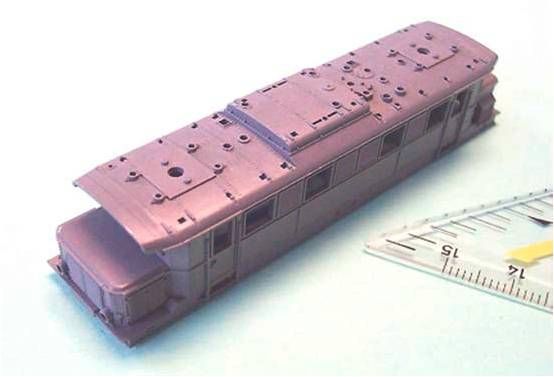

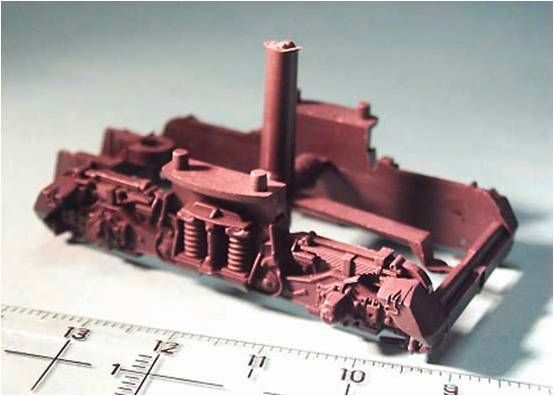

ABS ve PBT bazlı, çok sayıda klips, delik, nervür ve ince cidar içeren teknik muhafaza ve taşıyıcı parçalar.
Teknik Veriler
Makine modelleri: BOY 22 M, BOY 30 M, BOY 90 M
Vida çapları: 18 mm - 42 mm
Parça ağırlıkları: 0,12 g - 121,4 g
Projeksiyon alanı: 300 cm² üzeri
Çevrim süreleri: 8 sn - 25 sn
Proses Zorluğu
İnce cidar - uzun akış oranı
Yüksek yüzey kalitesi beklentisi
Yüksek ölçüsel kararlılık
Dr.BOY Avantajı
Yüksek enjeksiyon hızı kapasitesi ve proses kararlılığı sayesinde ince cidarlı, karmaşık parçalar düşük hurda oranı ile üretilmiştir.
Case Study 4 - Çok Kavitelı ve Seri Üretim Uygulamaları
Uygulama Tanımı
ABS malzemeden üretilen, seri üretime yönelik küçük parçalar (örneğin kalem klipsleri).
Teknik Veriler
Makine modeli: BOY 90 M
Vida çapı: 36 mm
Kavite sayıları: 32 - 64
Parça ağırlıkları: 0,53 g - 0,63 g
Çevrim süreleri: 13 sn - 14,8 sn
Proses Zorluğu
Yüksek kavite sayısı
Proses tekrarlanabilirliği
Milyonlarca çevrimde stabil kalite
Dr.BOY Avantajı
Yüksek mekanik stabilite ve proses sürekliliği sayesinde seri üretimde tutarlı kalite elde edilmiştir.
Case Study 5 - Özel Prosesler: Gaz Destekli ve IMD Uygulamaları
Uygulama Tanımı

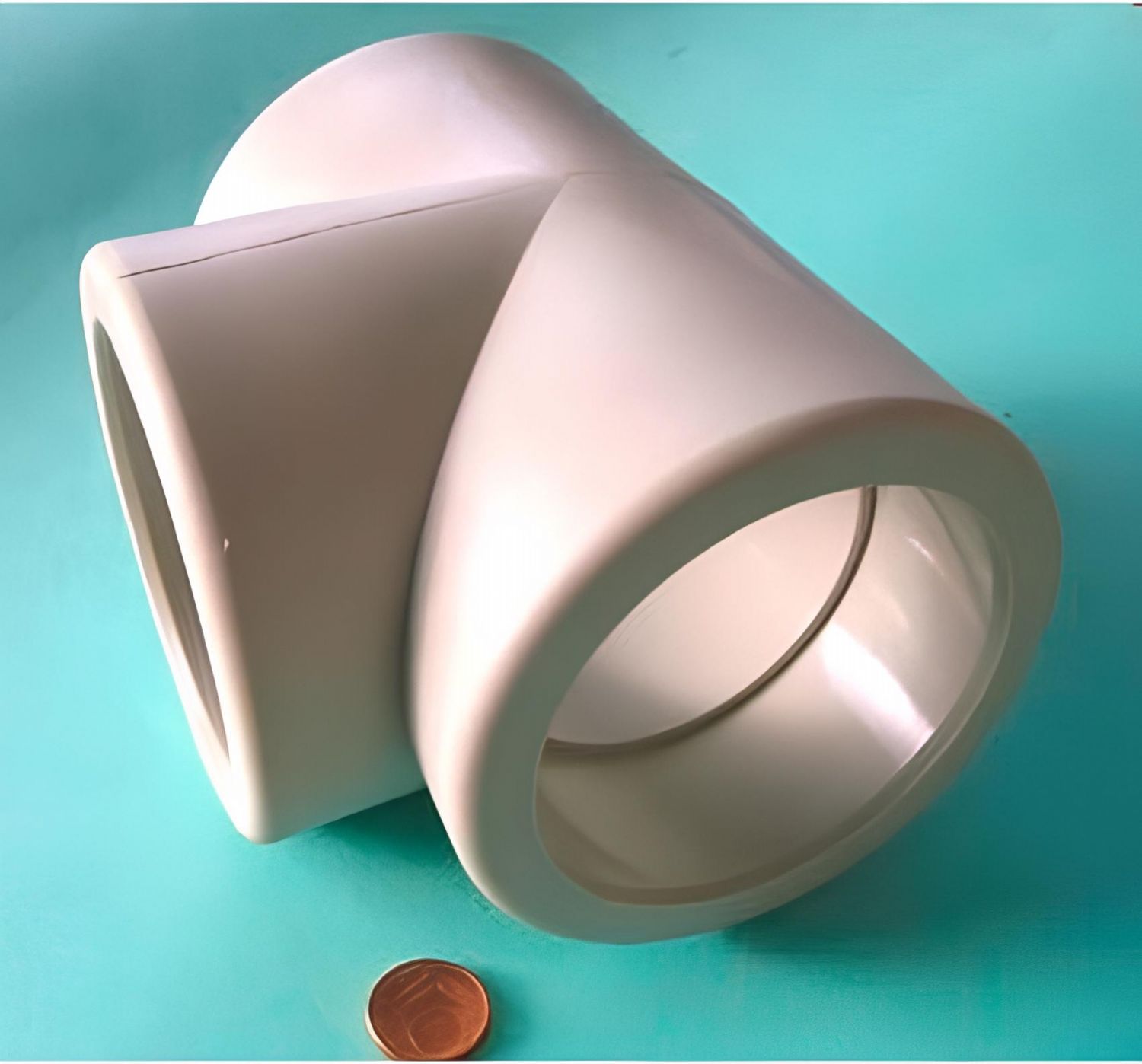

Gaz destekli enjeksiyon (GIT) ile çöküntüsüz kalın kesitli parçalar
IMD (In-Mould Decoration) ile dekoratif yüzeyli parçalar
Teknik Veriler
Makine modelleri: BOY 50 A, BOY 90 A
Parça ağırlıkları: 5,65 g - 39,9 g
Çevrim süreleri: 9,7 sn - 35 sn
Proses Zorluğu
Çöküntü kontrolü
Dekoratif yüzey bütünlüğü
İlave proses entegrasyonu
Dr.BOY Avantajı
Makine kontrol hassasiyeti ve opsiyonel proses entegrasyon kabiliyeti ile özel teknolojiler standart enjeksiyon altyapısına başarıyla entegre edilmiştir.
Genel Değerlendirme - Dr.BOY Case Study Sonuçları
Bu case study'lerde elde edilen sonuçlar, Dr.BOY enjeksiyon makinelerinin aşağıdaki alanlarda güçlü bir çözüm sunduğunu net biçimde ortaya koymaktadır:
Mikrodan yüksek şut ağırlıklarına kadar geniş uygulama aralığı
Hassas ölçü toleransları ve yüzey kalitesi
Cam elyaflı ve zorlu teknik plastiklerin güvenli işlenmesi
Kısa çevrim süreleri ve yüksek proses tekrarlanabilirliği
Seri üretimde uzun vadeli stabilite
Sonuç - Neden Teknik Parçalar İçin Dr.BOY?
Dr.BOY enjeksiyon kalıplama makineleri; teknik plastik parçaların üretiminde yalnızca makine değil, proses güvenliği, kalite sürekliliği ve mühendislik çözümü sunar. Gerçek endüstriyel uygulamalara dayanan bu case study'ler, Dr.BOY'un mikro hassasiyetten ağır teknik parçalara kadar uzanan geniş üretim yelpazesinde neden tercih edildiğini açıkça göstermektedir.
