Manyetik Toz Enjeksiyonda Case Study Yaklaşımı
Manyetik toz enjeksiyon kalıplama, polimer bazlı bağlayıcıların yüksek oranda manyetik tozlarla (ferrit veya benzeri manyetik dolgu) birleştirilerek enjeksiyon kalıplama yöntemiyle fonksiyonel manyetik parçaların üretilmesini sağlayan özel bir prosestir. Bu teknoloji; sensörler, aktüatörler, rotorlar ve pozisyon algılama sistemleri gibi elektromekanik uygulamalarda yaygın olarak kullanılmaktadır.
Bu tür hammaddeler:
- Çok yüksek dolgu oranına sahiptir
- Aşındırıcı karakter gösterir
- Akış davranışı klasik termoplastiklerden belirgin şekilde farklıdır
Dolayısıyla enjeksiyon makinesinden yüksek mekanik rijitlik, hassas enjeksiyon kontrolü ve titreşimsiz çalışma beklenir.
Dr. BOY enjeksiyon kalıplama makineleri, manyetik toz dolgulu hammaddelerin bu zorlu gereksinimlerini karşılayarak fonksiyonel manyetik parça üretiminde güvenilir bir üretim platformu sunar. Aşağıdaki case study'ler, gerçek üretim örneklerine ait teknik ve rakamsal verilerle hazırlanmıştır.

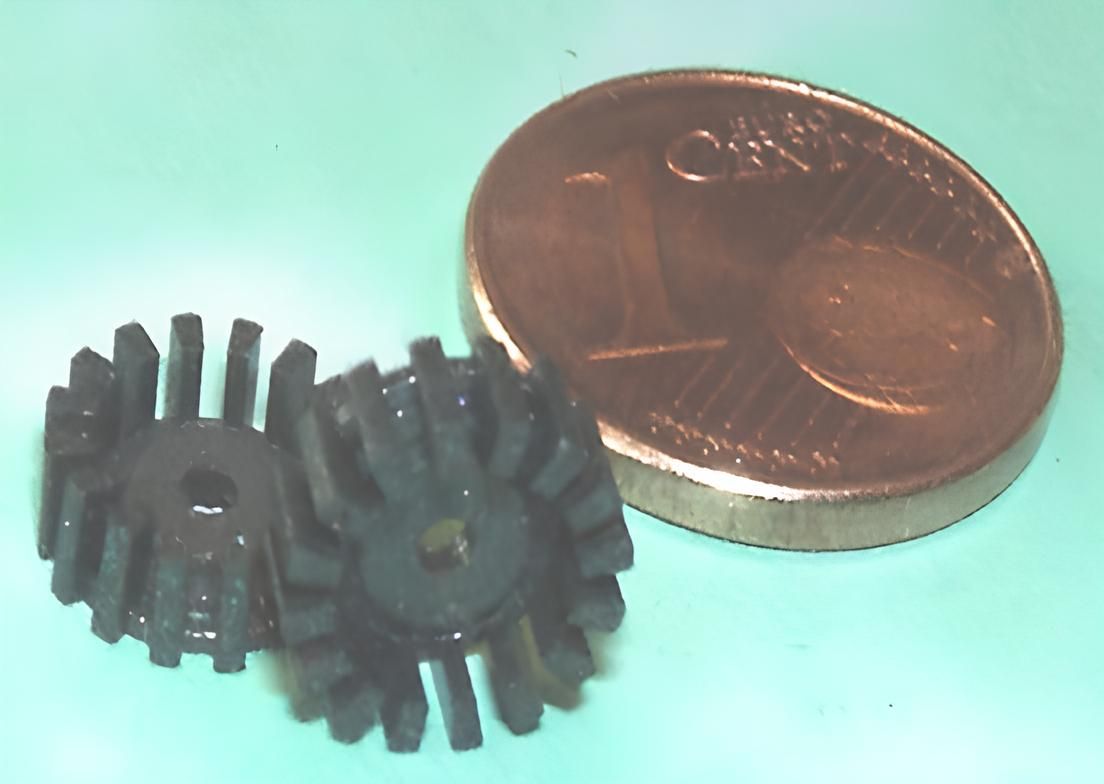

Case Study 1 - PA 6 + Manyetik Tozdan Pozisyon Sensörü
Uygulama Tanımı
Pozisyon algılama sistemlerinde kullanılan, kompakt geometrili ve çok küçük parça ağırlığına sahip manyetik sensör bileşeni üretimi. Parça, manyetik alan özelliklerinin homojen olması gereken kritik bir fonksiyonel elemandır.
Teknik Veriler
Parça tipi: Pozisyon sensörü
Malzeme: PA 6 + manyetik toz
Parça ağırlığı: 0,28 g
Şut ağırlığı: 11,5 g
Makine: BOY 22 A
Vida çapı: 18 mm
Çevrim süresi: 18 sn
Kavite sayısı: 8
Yolluk tipi: Yolluk dağıtıcı, direkt besleme (sprue, runner direct gating)
Proses Zorluğu
Çok küçük parça ağırlığına karşın yüksek şut miktarı, sekiz kavitede dolum dengesinin sağlanması ve manyetik tozun kalıp içinde homojen dağılımı bu uygulamanın temel zorluklarını oluşturmuştur.
Dr.BOY Avantajı
Hassas enjeksiyon kontrolü ve stabil makine yapısı sayesinde sekiz kavitede tutarlı dolum sağlanmış, manyetik özelliklerde parça bazında sapma oluşmadan seri üretim gerçekleştirilmiştir.

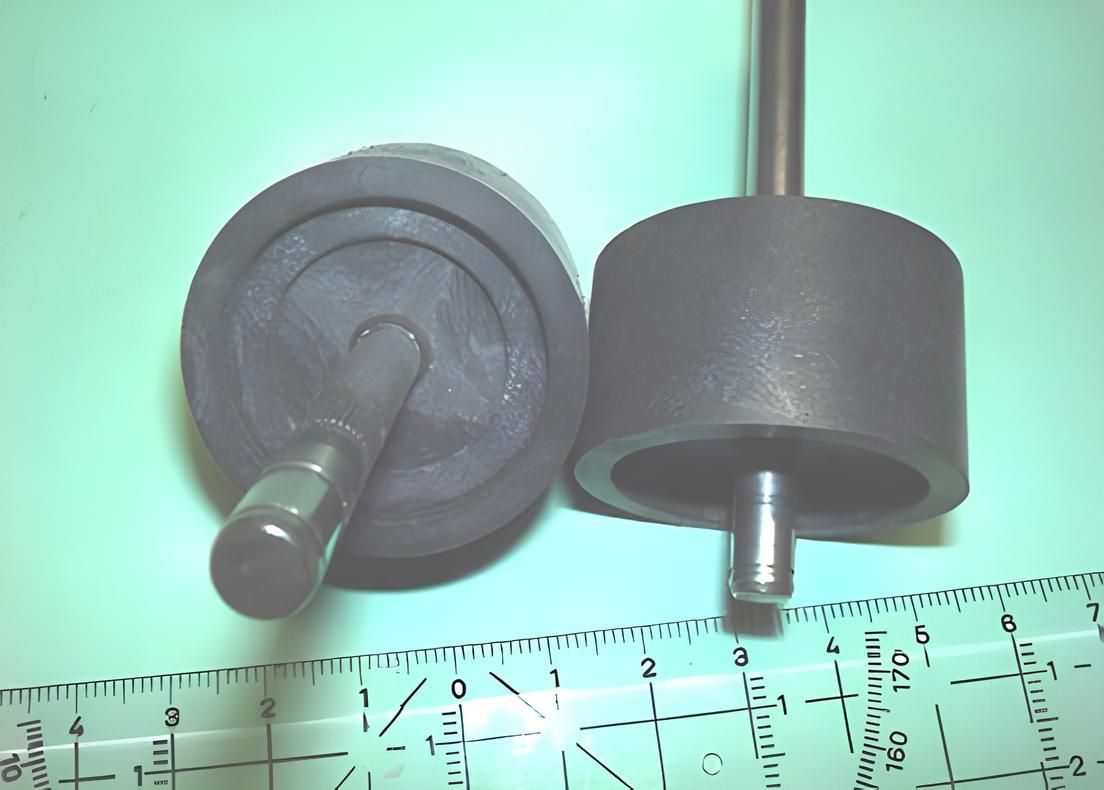

Case Study 2 - Yüksek Manyetik Dolgulu Rotor (Kalıp İçi Mıknatıslama)
Uygulama Tanımı
Elektromekanik sistemlerde kullanılan, yüksek manyetik performans gerektiren rotor parçası üretimi. Bu uygulamada rotor mili otomatik olarak yerleştirilmekte ve mıknatıslama işlemi doğrudan kalıp içinde gerçekleştirilmektedir.
Teknik Veriler
Parça tipi: Manyetik rotor
Malzeme: PA + yaklaşık %80 manyetik toz
Parça ağırlığı: 57,6 g
Şut ağırlığı: 66,5 g
Makine: BOY 30 A
Vida çapı: 28 mm
Çevrim süresi: 38 sn
Kavite sayısı: 1
Yolluk tipi: Üç plakalı kalıp, dört nokta yolluk (3 platen mould, 4 point gating)
Proses Zorluğu
Yaklaşık %80 seviyesinde manyetik toz içeren hammadde son derece yüksek viskoziteye ve aşındırıcı yapıya sahiptir. Buna ek olarak kalıp içinde otomatik mil yerleştirme ve mıknatıslama işlemi prosesin karmaşıklığını artırmaktadır.
Dr.BOY Avantajı
Yüksek mekanik rijitlik, kontrollü enjeksiyon hızı ve tekrarlanabilir çevrim karakteristiği sayesinde rotor parçası, hem geometrik doğruluk hem de manyetik performans açısından stabil şekilde üretilmiştir.
Manyetik Toz Enjeksiyon Prosesinde Kritik Teknik Noktalar
Bu case study'ler, manyetik toz enjeksiyon kalıplamanın aşağıdaki teknik gereksinimlerini net biçimde ortaya koymaktadır:
- Çok yüksek dolgu oranına sahip hammaddelerde stabil akış
- Aşındırıcı tozlara karşı dayanıklı plastikleştirme ünitesi
- Yüksek şut / düşük parça ağırlığı oranlarının güvenli yönetimi
- Çok kavitelı kalıplarda dolum dengesinin korunması
- Fonksiyonel (manyetik) özelliklerin parça bazında tutarlılığı
Dr.BOY enjeksiyon makineleri, bu gereksinimleri hassas kontrol altyapısı ve sağlam makine mimarisiyle güvenli şekilde karşılamaktadır.
Genel Değerlendirme - Manyetik Toz Case Study Sonuçları
Bu manyetik toz enjeksiyon case study'leri, Dr.BOY enjeksiyon makinelerinin aşağıdaki alanlarda güçlü çözümler sunduğunu göstermektedir:
PA bazlı manyetik toz dolgulu hammaddelerle uyumlu çalışma
Mikro sensör parçalarından yüksek kütleli rotor bileşenlerine kadar geniş uygulama aralığı
Çok kavitelı ve tek kavitelı kalıplarda stabil dolum
Kalıp içi otomasyon ve fonksiyonel entegrasyonlara uygunluk
Fonksiyonel manyetik parçalarda yüksek proses güvenliği
Sonuç - Manyetik Toz Enjeksiyon Uygulamaları İçin Neden Dr.BOY?
Dr.BOY enjeksiyon kalıplama makineleri, manyetik toz enjeksiyon uygulamalarında yalnızca bir üretim ekipmanı değil; fonksiyonel, tekrarlanabilir ve güvenilir manyetik parça üretimi için güçlü bir mühendislik platformu sunar. Bu gerçek endüstriyel case study'ler, Dr.BOY'un manyetik sensör ve rotor uygulamalarında neden tercih edilen bir çözüm olduğunu açıkça ortaya koymaktadır.
