Seramik Enjeksiyon Kalıplamada Case Study Yaklaşımı
Seramik Enjeksiyon Kalıplama (CIM), çok ince seramik tozlarının bağlayıcı sistemlerle karıştırılarak enjeksiyon kalıplama yöntemiyle şekillendirilmesi ve ardından debinding ile sinterleme adımlarıyla nihai seramik parçanın elde edilmesini sağlayan ileri bir üretim teknolojisidir. CIM prosesi; klasik presleme veya talaşlı seramik işleme yöntemleriyle üretimi zor, pahalı ya da teknik olarak mümkün olmayan parçalar için tercih edilmektedir.
Bu yöntem özellikle:
- Mikro ve hassas seramik parçalar
- Çok dar toleranslar
- Karmaşık geometriler
- Yüksek mekanik, termal ve elektriksel dayanım gereksinimleri
için ideal bir çözümdür.
Dr. BOY enjeksiyon kalıplama makineleri, seramik tozu esaslı hammaddelerin gerektirdiği yüksek proses kararlılığı, hassas dozajlama ve titreşimsiz mekanik yapı sayesinde CIM uygulamalarında güvenilir bir üretim platformu sunar. Aşağıdaki case study'ler, gerçek üretim örneklerine ait teknik ve rakamsal verilerle hazırlanmıştır.

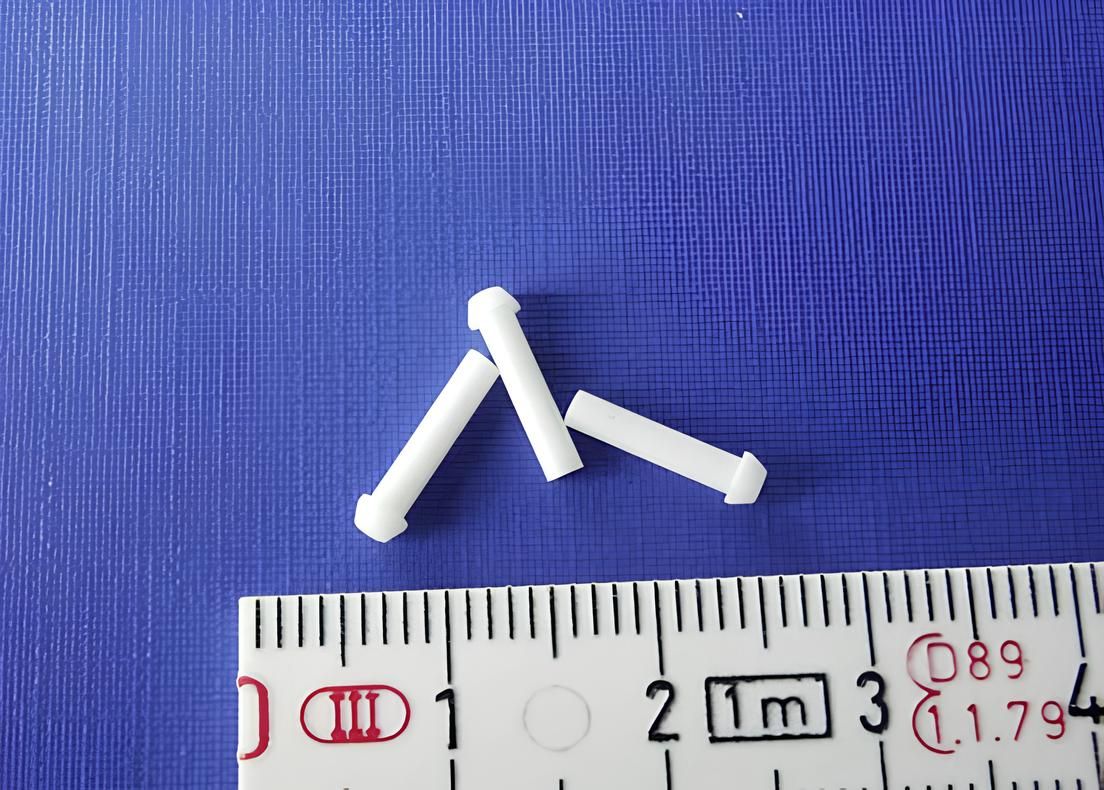

Case Study 1 - Al2O3 Teknik Seramikten Pim (Pin) Üretimi
Uygulama Tanımı
Teknik seramik uygulamalarında kullanılan, küçük boyutlu ve yüksek hassasiyet gerektiren Al2O3 esaslı seramik pim üretimi. Parça, sinterleme sonrası yüksek sertlik ve aşınma direnci sunacak şekilde tasarlanmıştır.
Teknik Veriler
Parça tipi: Pim (Pin)
Malzeme: Al2O3 teknik seramik
Green parça ağırlığı: 0,27 g
Sinterlenmiş parça ağırlığı: 0,18 g
Şut ağırlığı: 1,94 g
Makine: BOY 12 A
Vida çapı: 14 mm
Çevrim süresi: 20 sn
Kavite sayısı: 4
Yolluk tipi: Angussstange, dağıtıcı ve bağlantı (sprue pin, runner, gating)
Proses Zorluğu
Seramik tozu içeriği yüksek hammaddenin akışkanlığının sınırlı olması, dört kavitede dolum dengesinin sağlanması ve green parça kırılganlığının kontrol altına alınması bu uygulamanın temel zorluklarını oluşturmuştur.
Dr.BOY Avantajı
Hassas enjeksiyon kontrolü ve titreşimsiz mekanik yapı sayesinde seramik tozu homojen şekilde kalıba doldurulmuş, green parçalar çatlak veya segregasyon olmadan güvenli biçimde elde edilmiştir.

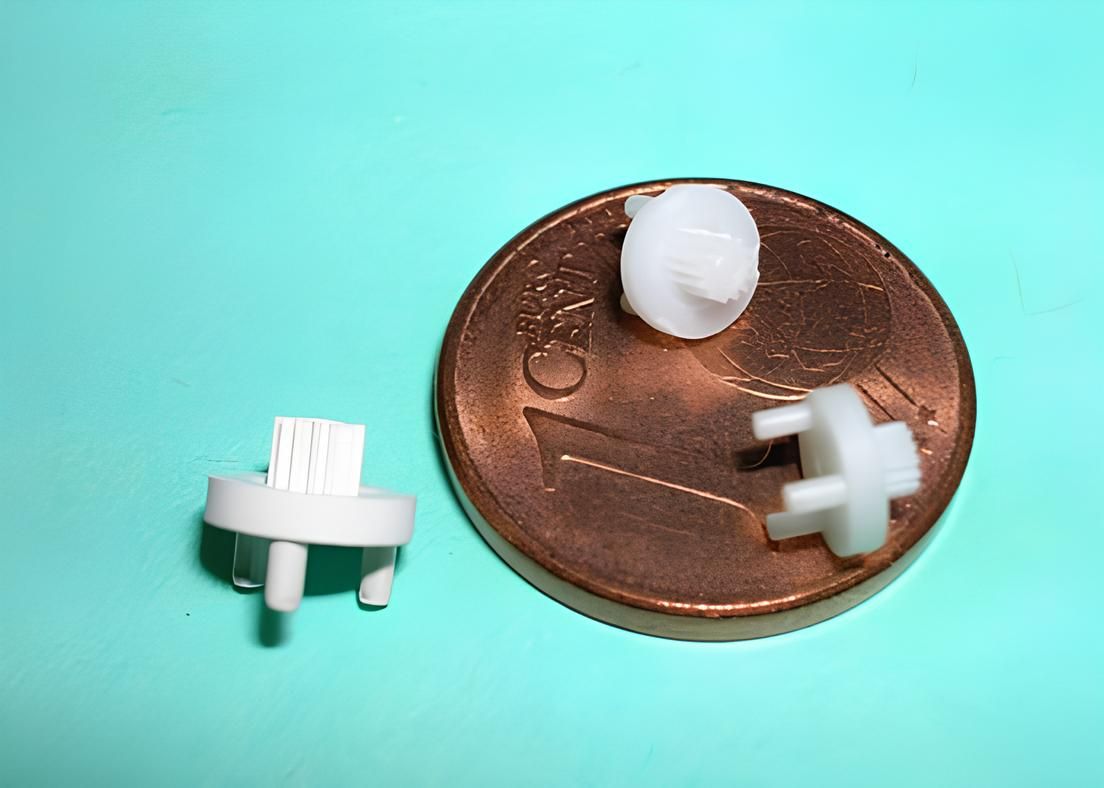

Case Study 2 - Zirkonya (ZrO₂) Esaslı Mikro Planet Dişli (Planetary Gear Step)
Uygulama Tanımı
Mikro mekanik ve hassas tahrik sistemlerinde kullanılan, son derece dar toleranslara sahip zirkonya esaslı seramik planet dişli üretimi. Bu parça, özellikle eksen paralelliği açısından çok yüksek hassasiyet gerektirmektedir.
Teknik Veriler
Parça tipi: Planet dişli kademesi (Planetary gear step)
Malzeme: CIM zirkonyum oksit (ZrO₂)
Parça ağırlığı: 0,127 g
Green parça ağırlığı: 0,153 g
Şut ağırlığı: 0,73 g
Makine: BOY 35 A - 15
Vida çapı: 14 mm
Çevrim süresi: 22 sn
Kavite sayısı: 1
Yolluk tipi: Stangenanguss (pim yolluk)
Proses Zorluğu
Mikro ölçekte diş geometrilerinin eksiksiz doldurulması, green parçada eksen paralelliğinin korunması ve sinterleme sonrası ölçüsel doğruluğun sağlanması kritik proses riskleri oluşturmuştur.
Dr.BOY Avantajı
Yüksek enjeksiyon hassasiyeti ve stabil kalıp kapama kuvveti sayesinde mikro seramik dişli, son derece düşük toleranslarla ve yüzey bütünlüğü korunarak üretilmiştir.

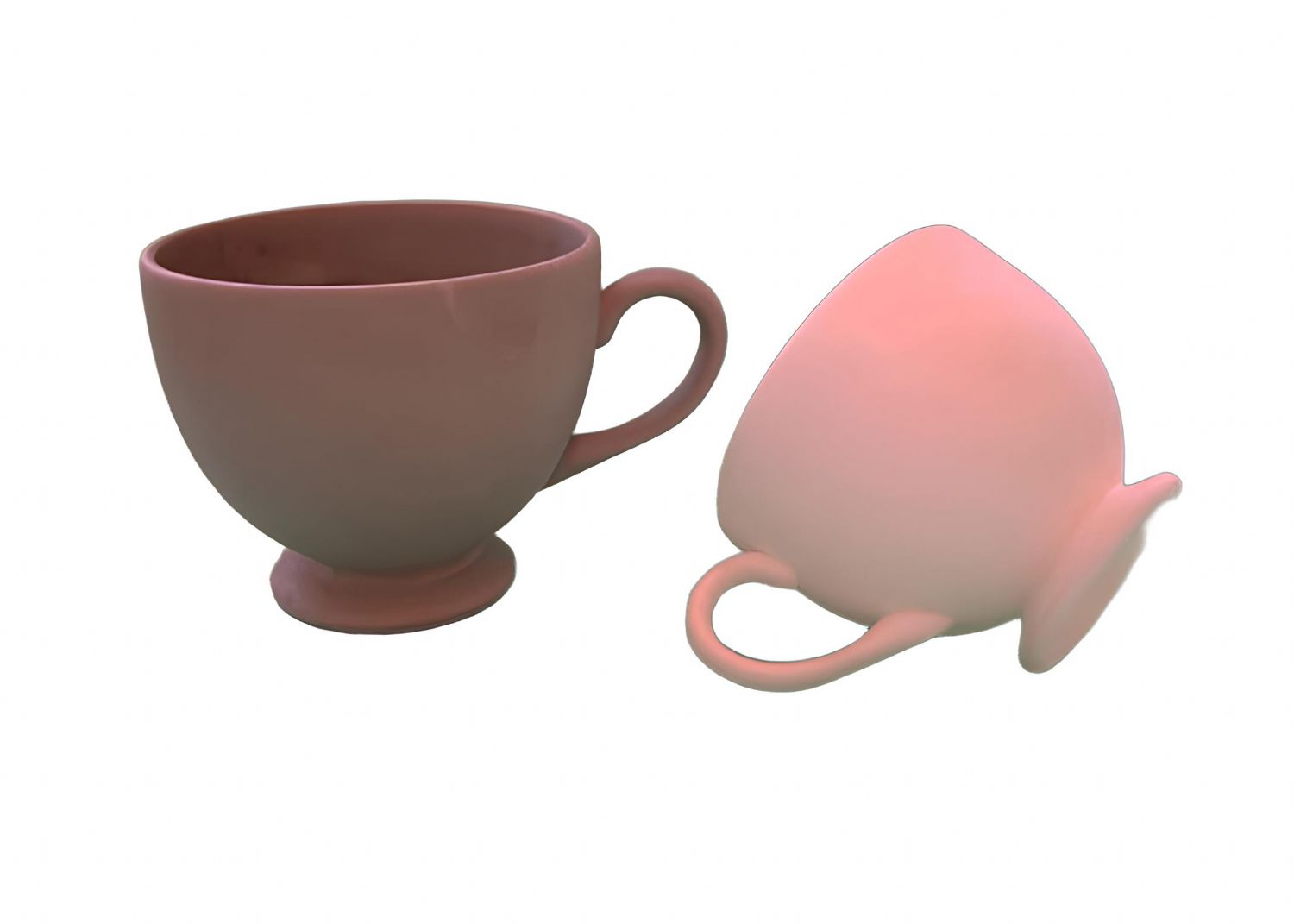

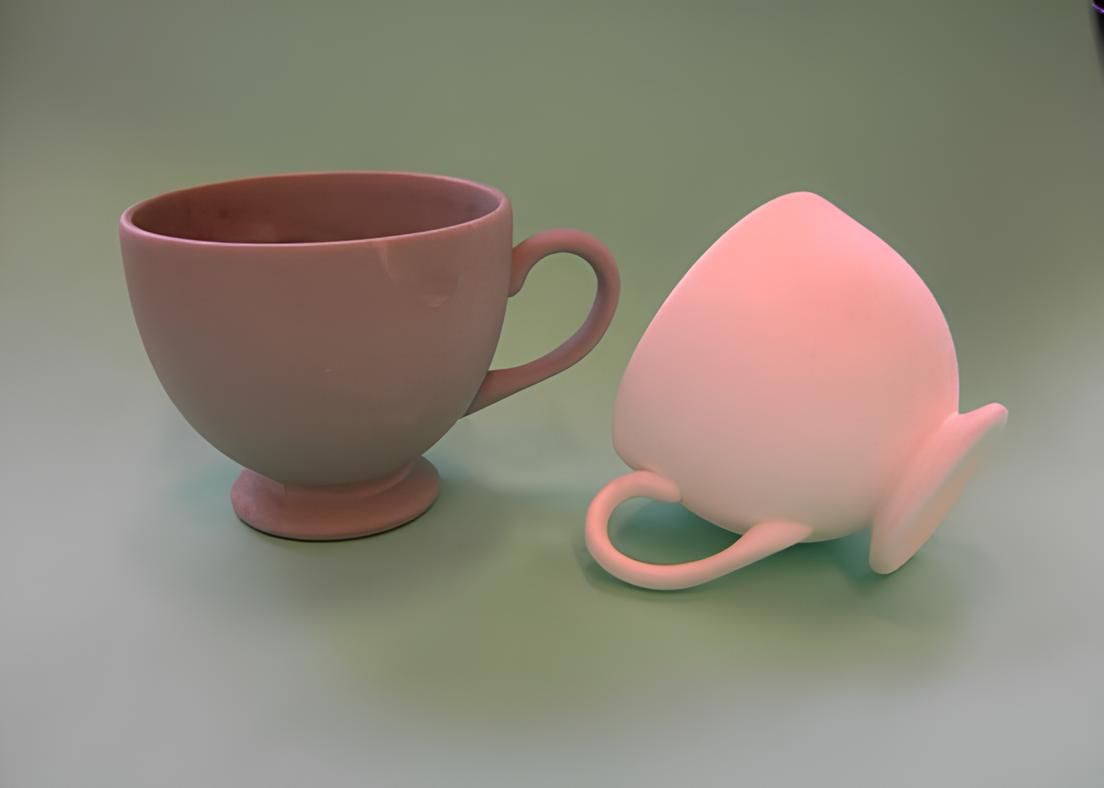

Case Study 3 - Porselen Enjeksiyon ile Büyük Hacimli Kupa (Cup) Üretimi
Uygulama Tanımı
Porselen işleme uygulamalarında kullanılan, büyük hacimli ve tek parça formuna sahip kupa üretimi. Bu uygulama, seramik enjeksiyon kalıplamanın yalnızca mikro parçalarla sınırlı olmadığını göstermesi açısından önemlidir.
Teknik Veriler
Parça tipi: Kupa (Cup)
Malzeme: Porselen
Green parça ağırlığı: 175,7 g
Şut ağırlığı: 175,7 g
Makine: BOY 90 A
Vida çapı: 42 mm
Çevrim süresi: 42 sn
Kavite sayısı: 1
Yolluk tipi: Isıtmalı iğne kapamalı sıcak yolluk (hot runner with shut-off needle)
Proses Zorluğu
Yüksek hacimli seramik hammaddenin kalıp içine dengeli şekilde doldurulması, çökme ve deformasyon riskinin önlenmesi ve büyük green parçanın güvenli şekilde kalıptan çıkarılması bu uygulamanın ana zorluklarıdır.
Dr.BOY Avantajı
Yüksek mekanik rijitlik ve kontrollü enjeksiyon karakteristiği sayesinde büyük hacimli porselen parça, deformasyon olmadan ve homojen et kalınlığıyla başarıyla üretilmiştir.
Genel Değerlendirme - CIM Case Study Sonuçları
Bu seramik enjeksiyon kalıplama case study'leri, Dr.BOY enjeksiyon makinelerinin CIM uygulamalarındaki güçlü yönlerini açık biçimde ortaya koymaktadır:
Al2O3, zirkonya ve porselen gibi farklı seramik hammaddelerle uyumlu çalışma
Mikro parçalardan büyük hacimli seramik ürünlere kadar geniş uygulama aralığı
Çok kavitelı ve tek kavitelı kalıplarda stabil dolum
Green parça bütünlüğünün güvenli şekilde korunması
Sinterleme sonrası yüksek ölçü hassasiyeti ve yüzey kalitesi
Sonuç - Seramik Enjeksiyon Kalıplama İçin Neden Dr.BOY?
Dr.BOY enjeksiyon kalıplama makineleri, seramik enjeksiyon kalıplama prosesinde yalnızca bir üretim ekipmanı değil; yüksek hassasiyetli, tekrarlanabilir ve güvenilir seramik parça üretimi için güçlü bir mühendislik platformu sunar. Bu gerçek endüstriyel case study'ler, Dr.BOY'un CIM uygulamalarında neden tercih edilen bir çözüm olduğunu net biçimde ortaya koymaktadır.
