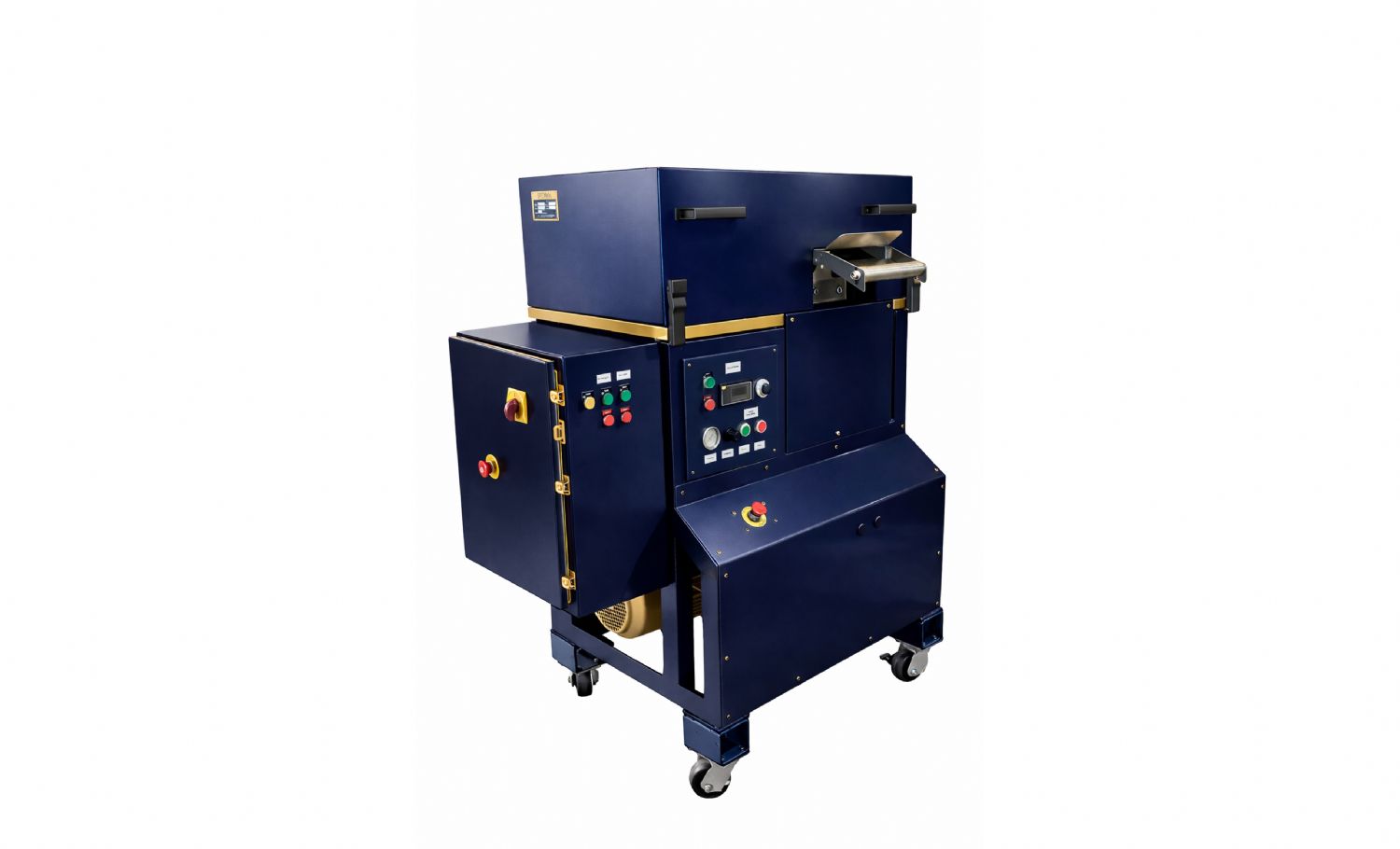

Water Cooling Strand Pelletizing Sistemleri - Strand (Makarna - Spagetti) Kesim Sistemleri
Water Cooling Strand Pelletizing System, modern polimer kompaund üretimi için tasarlanmış, su soğutmalı strand tipi granülasyon teknolojisidir. Bu sistem, basit yapısı, kullanıcı dostu işletimi ve kolay bakım avantajları ile yüksek performanslı üretim hatlarında tercih edilir. Aynı zamanda operatörler için düşük öğrenme eşiği sunar, bu sayede kompleks otomasyon gerektirmeden yüksek kapasiteli üretim yapılabilir.
Sistem Yapısı ve Ana Bileşenler
Water Cooling Strand Pelletizing hattı aşağıdaki ana ekipmanlardan oluşur:
1. Strand Die Plate
Malzeme: 38CrMoAlA nitrify ısı işlemli çelik.
Çıktı Opsiyonları: Çap 4 mm başlangıçlı farklı delik konfigürasyonları (ör. 2, 3, 5, 9, 13, 17, 21, 25, 27, 31 delik).
Tasarım Özelliği: Fast open (hızlı açılır) die plate ile filtre değişimi sadece ~2 dakika içinde tamamlanabilir.
Isıtma: Elektrikli ısıtma sistemi entegreli, stabil akış sağlar.
2. Water Cooling Bath (Su Soğutma Banyosu)
Gövde Malzemesi: Paslanmaz çelik yapı ile dayanıklı ve uzun ömürlü.
Taşıma: Altında tekerlekli hareket imkanı ile mobil ve kolay yer değiştirilebilir.
Boyut Seçenekleri:
• 2m x 300mm x 300mm
• 3m x 300mm x 300mm
• 4m x 400mm x 350mm
• 5m x 400mm x 350mm
• 6m x 450mm x 400mm
Bu geniş banyo uzunlukları, giriş hızına ve üretim kapasitesine göre optimize edilebilir.
3. Water Wiper (Su Temizleme Ünitesi)
Sistem iki tip su temizleme ünitesiyle çalışabilir:
• Blowing Type: 0,75 kW → 3 kW fan gücü ile pellet üzerinden tüm suyu üfleyerek uzaklaştırır.
• Vacuum Type: 1,5 kW → 3 kW vakum fan gücü ile suyu vakumlayarak tek bir SS tankında toplar.
Her iki sistemde de malzemeyle temas eden tüm parçalar paslanmaz çelikten imal edilir; böylece kontaminasyon riski minimize edilir.

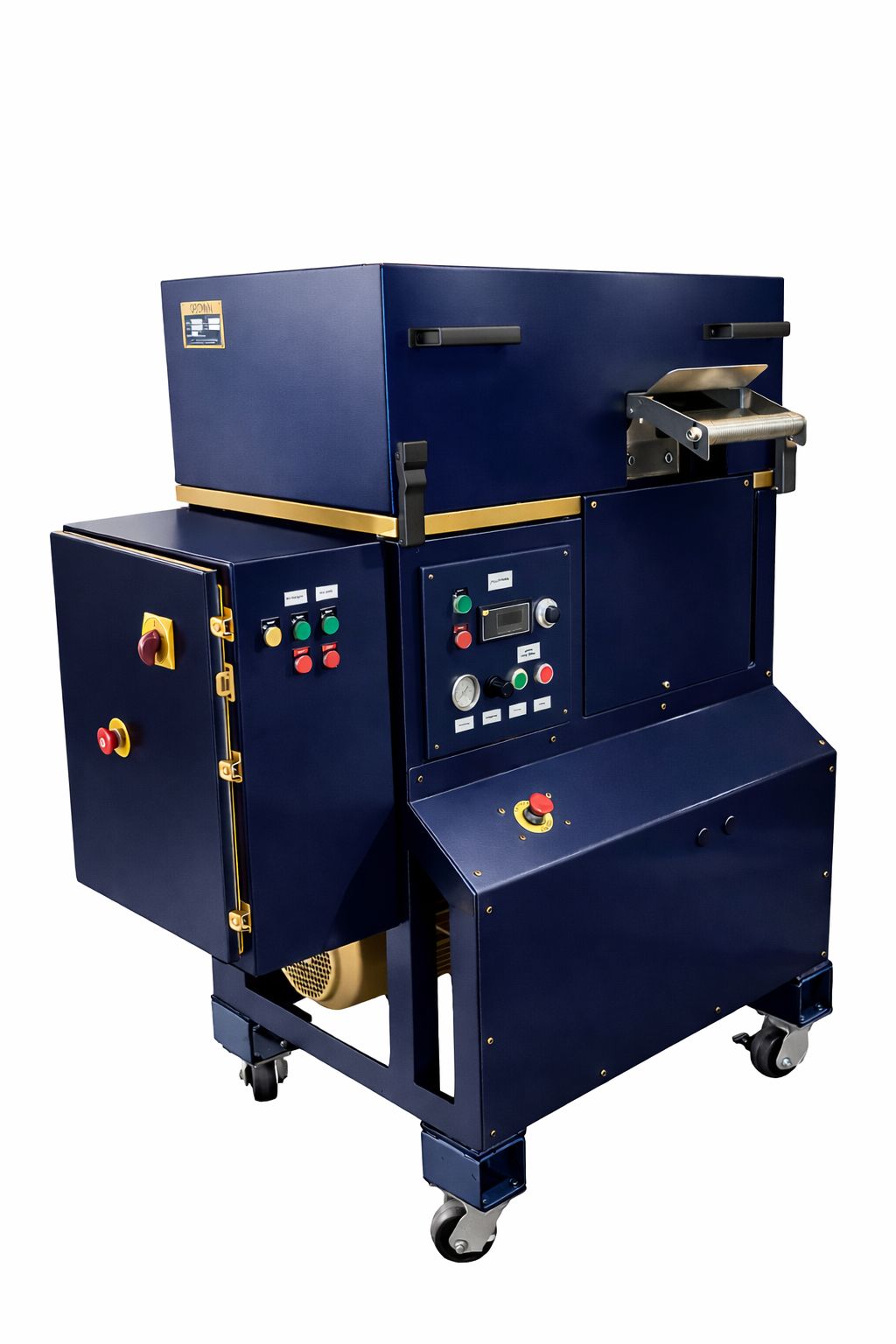

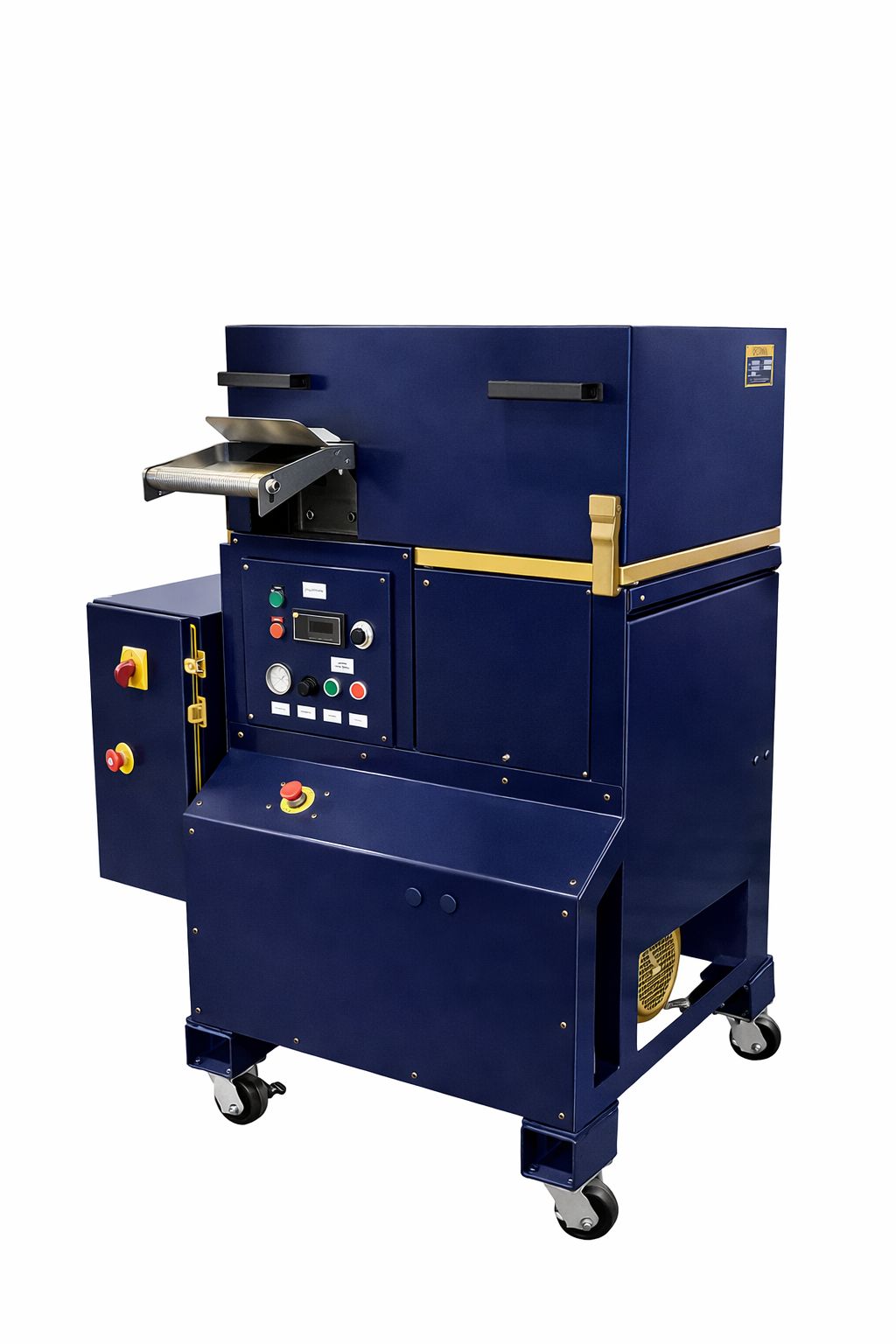

4. Strand Pelletizer
Useon bu sistem için 10'dan fazla farklı model strand pelletizer sunabilir. Pelletizer modelleri, hat giriş hızına ve granül çap toleransına göre seçilir. Standart konfigürasyonlar, 4 mm strand çapından başlayıp yüksek çıkışlı üretimlere kadar uyum gösterecek şekilde tasarlanır.
5. Vibrasyonlu Sınıflandırıcı
Granülleri boyut açısından ayıran ve istenmeyen ince/kırık parçaları elekten geçiren vibrasyonlu classifier, ürün kalitesini artırmada kritik roldedir. Farklı üretim kapasitelerine göre ≥13 ayrı model sınıflandırıcı konfigürasyonu sunulabilir.
6. Taşıma & Silolama Sistemleri
Komple hat içinde otomatik malzeme taşıma ve stoklama sistemi de yer alabilir:
• Konveyörlü Blower: 3 kW → 5 kW motor opsiyonları, SS boru hattı ile pellet taşıma.
• Silo Kapasiteleri: 1000 L, 2000 L, 2500 L - paslanmaz çelik silo hacimleri.
• Çerçeve: Sökülebilir taşıyıcı yapı ile montaj/de-montaj kolaylığı.
Çalışma Prensibi ve Teknik Akış
Water Cooling Strand Pelletizing sisteminde polimer, extruder çıkışından strand die plate'ten geçirilir. Oluşan eritilmiş polimer hassas kontrollü su banyosuna girer ve burada su ile temas eden strand yüzeyi hızlıca soğutulur. Soğuyan strand sistemi atmosferik ortam yerine su içinde tutularak boyutsal stabilite artırılır. Ardından strand, hava bıçağı veya vakum tipi su temizleme ünitesinden geçirilerek üzerindeki su uzaklaştırılır. Sonrasında strand pelletizer tarafından kesilir ve vibrasyonlu classifier ile ürün boyutuna göre ayrıştırılır.
Bu akış sayesinde:
• Termoplastik reçinenin yüzey gerilimi kontrol edilir,
• Nem seviyesi minimize edilir,
• Homojen pellet boyut dağılımı sağlanır,
• Yüksek hızlı üretimde kesim kalitesi korunur.
Teknik Özellikler & Performans Parametreleri
Water Cooling Strand Pelletizing System'in tasarımı, geniş üretim aralıkları ve esnek konfigürasyonlarla uyumlu çalışacak şekilde yapılmıştır.
Strand Die Plate Delik Opsiyonları:
• 2, 3, 5, 9, 13, 17, 21, 25, 27, 31 delikli die plate seçenekleri, farklı pellet çap ve hat hızına uyum sağlar.
Cooling Bath Boyut Aralıkları:
• 2-6 m banyolar ile hat uzunluğuna göre optimum soğutma süresi ayarlanabilir.
Su Temizleme Ünitesi Fan Kapasiteleri:
• 0,75 kW → 3 kW (Blowing Type)
• 1,5 kW → 3 kW (Vacuum Type)
Konveyörlü Taşıma Motorları:
• 3 kW → 5 kW blower motor opsiyonları.
Silo Kapasiteleri:
• 1000 - 2000 - 2500 L arası paslanmaz çelik stoklama siloları.
Bu aralıklar, küçük ölçekli pilot tesislerden büyük ölçekli üretim hatlarına kadar geniş bir uygulama skalası sağlar.
Uygulama Alanları & Üretim Özellikleri
Water Cooling Strand Pelletizing sistemi, aşağıdaki polimer ve üretim alanlarında etkili şekilde uygulanabilir:
• Poliolefin (PE/PP/PS) Granül Üretimi
• Masterbatch Kompaund Hatları
• Elastomerik Compound (TPE/TPV/EVA)
• Mühendislik Plastikleri
• PVC / Filler Dolgulu Ürünler
• Tekstil, Film, Boru ve Kalıplama Uygulamaları
Bu sistem, yüksek çıkış hızlarında stabil granül kalitesi için tasarlanmıştır ve geniş die plate seçenekleri sayesinde farklı parça büyüklüklerine uyum sağlar.
Water Cooling Strand Pelletizing'in Avantajları
• Basit ve dayanıklı mekanik yapı
• Kolay bakım ve düşük operatör uzmanlık ihtiyacı
• Geniş die plate seçenekleri ile esnek üretim
• Hızlı filtre değiştirme ile kısa bakım süreleri
• Paslanmaz çelik su banyosu ve çerçeve ile yüksek hijyen
• Uzun banyolar sayesinde yüksek soğutma kapasitesi
Water Cooling Strand Pelletizing System, polimer kompaund üretim hatları için güçlü, esnek ve maliyet etkin bir granülasyon çözümüdür. Su soğutmalı strand teknolojisi, yüksek hat verimliliği, geniş üretim skalası ve proses stabilitesi sayesinde modern plastik üretim tesislerinde kritik bir role sahiptir.
Bu sistem hem masterbatch, hem engineering plastics hem de genel polimer kompaund üretimi gibi pek çok uygulamada etkili sonuçlar verir. Yüksek kaliteli strand pelletleri ile üretim hattınızda süreklilik ve performans artışı sağlarsınız.
