Air Cooling Strand Pelletizing Sistemleri - Detaylı Teknik Tanım ve Özellikler
Air Cooling Strand Pelletizing System, çoğu polimer kompaund üretimine uygun, su ile temas etmeden çalışan hava soğutmalı strand tipi granülasyon sistemidir. Bu teknoloji, basit yapısı, kolay işletimi ve düşük bakım ihtiyacıyla yüksek verimli üretim hatlarında tercih edilir. Operatör eğitim eşiğini düşük tutar ve suyun malzemeyle temas etmesinin sakıncalı olduğu reçineler için optimum çözüm oluşturur.

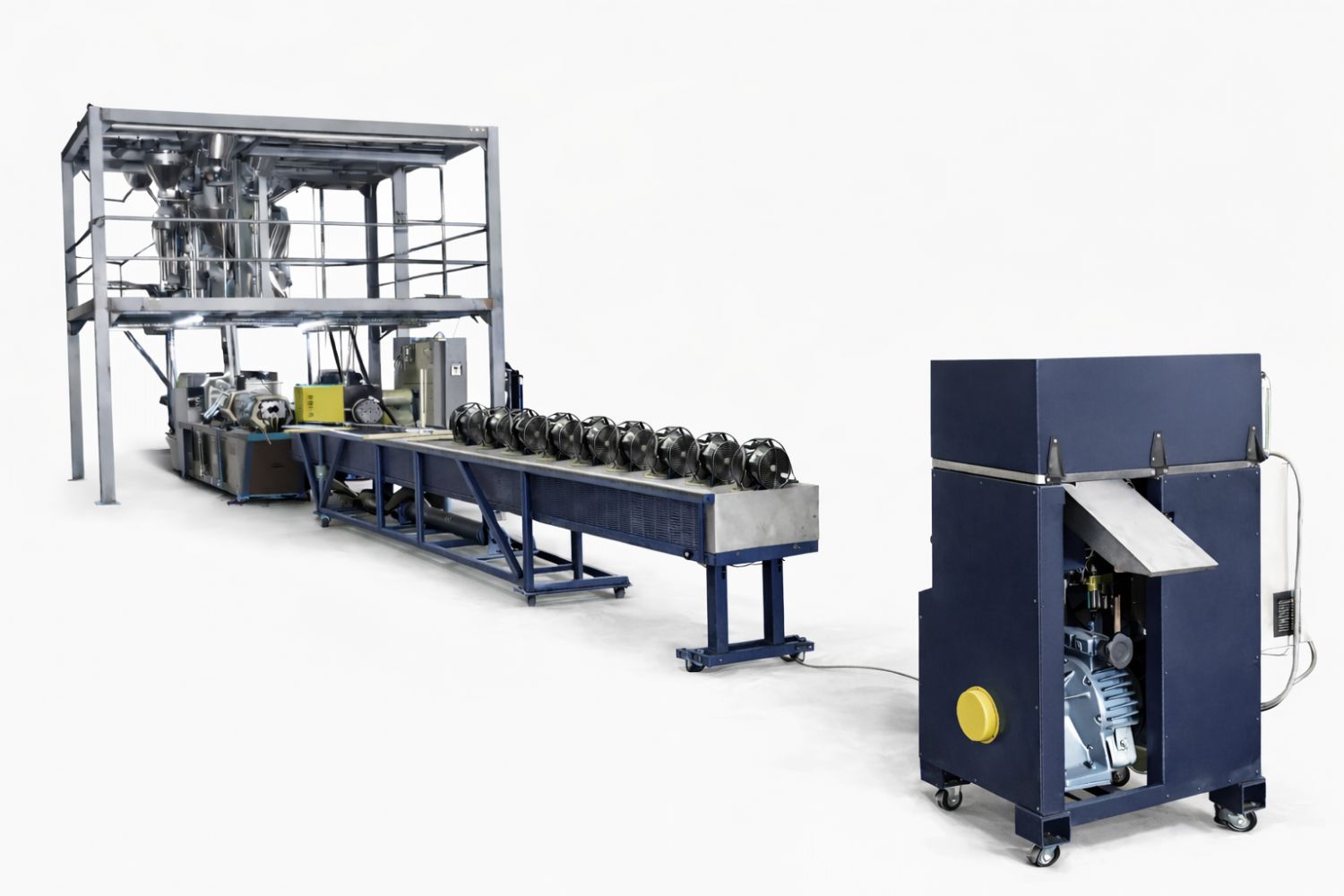

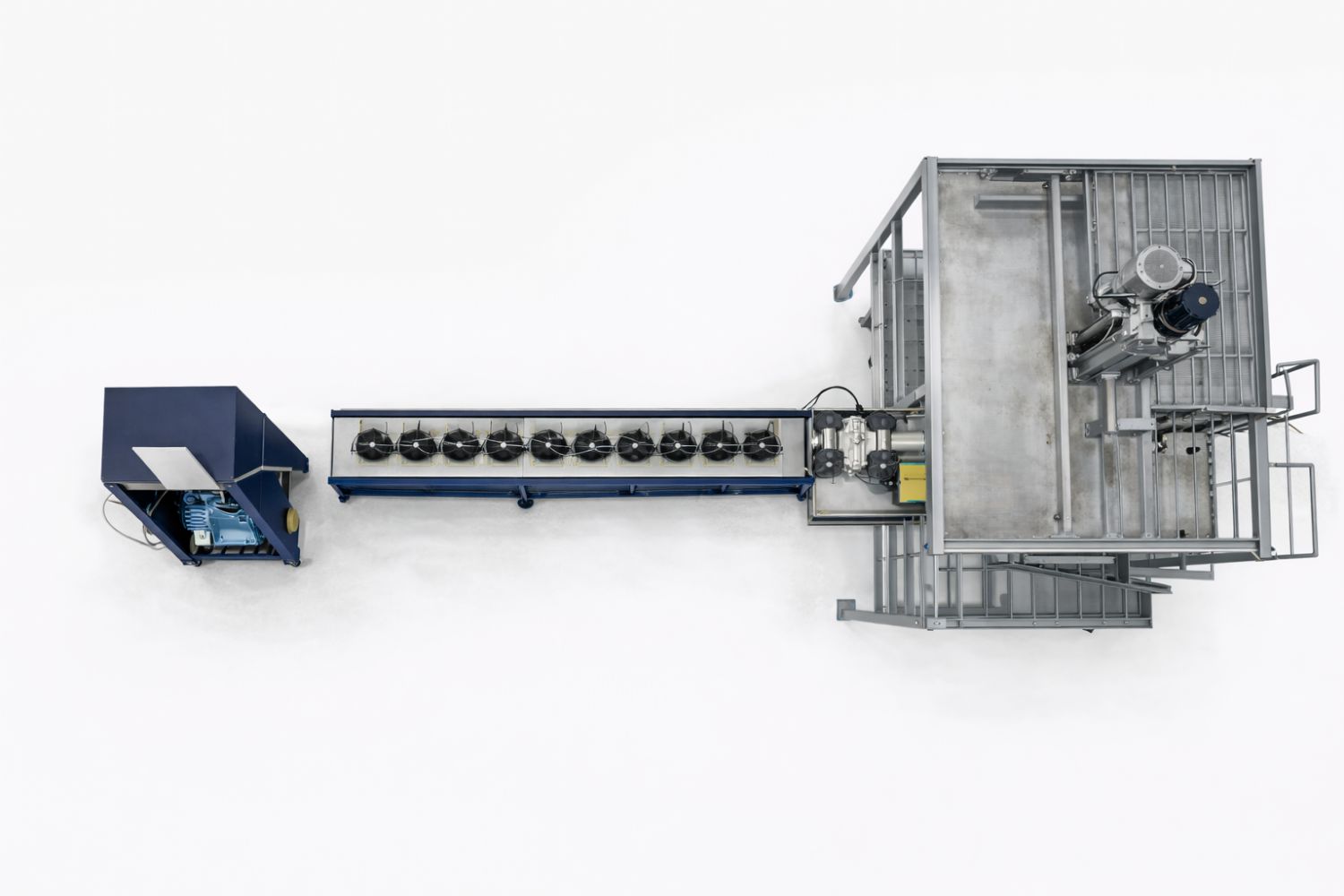

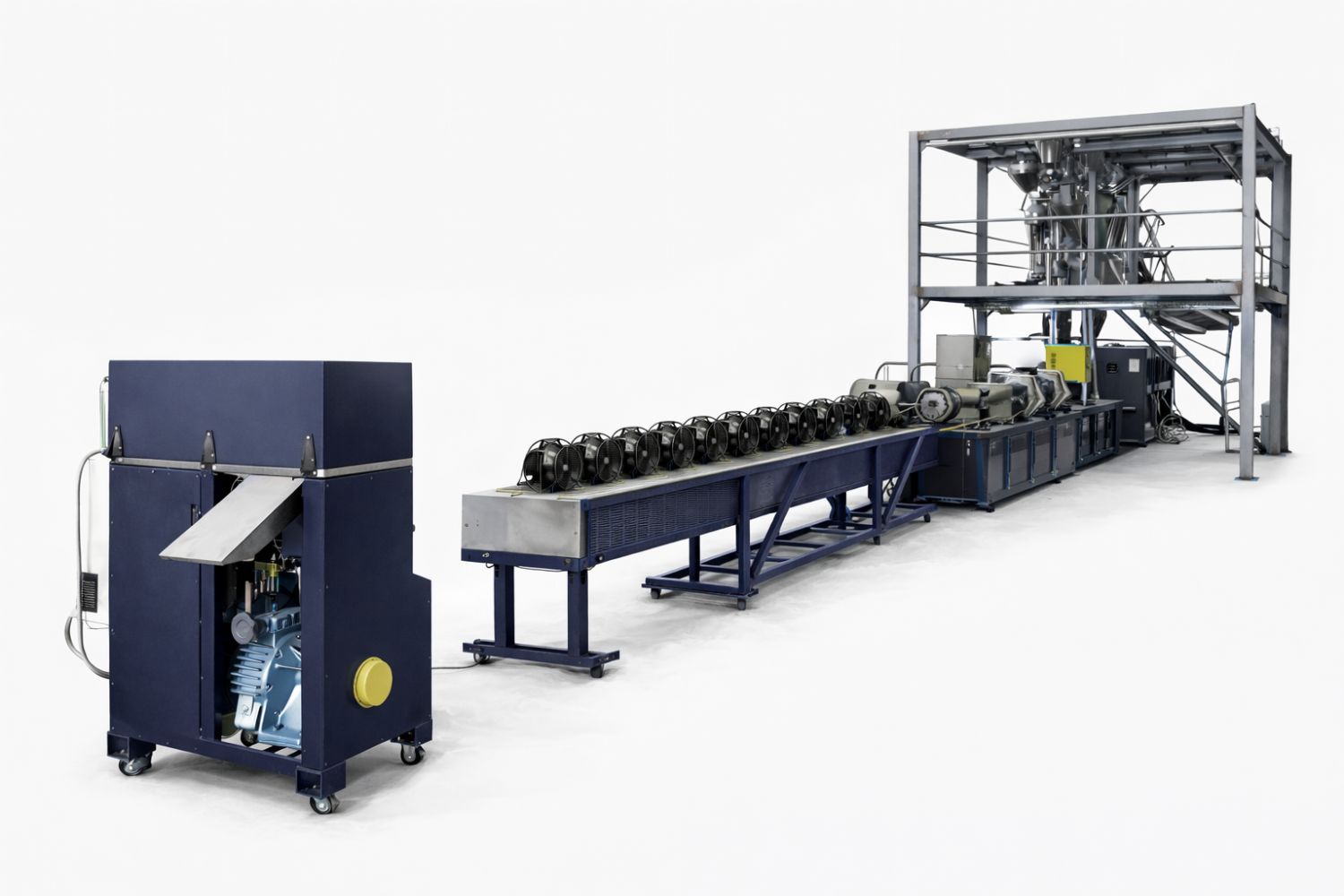

Sistem, strand die, hava soğutmalı konveyör, strand pelletizer ve vibrasyonlu sınıflandırıcı gibi ana bileşenlerden oluşur. Tüm üretim süreci, yüksek hassasiyetli iletim ve kesim akışı ile entegre şekilde çalışır.
Sistem Bileşenleri ve Teknik Özellikleri
1. Ekstrüzyon Die Plate (Strand Kesme Plakası)
• Malzeme: 38CrMoAlA nitrify ısı işlemli yüksek dayanımlı çelik.
• Değiştirilebilir die plate: 4 mm çap, 17 delikli tip standart.
• Isıtma sistemi entegre edilmiştir, böylece polimer akışı stabil kalır.
• Die plate değişimi ve bakımı hızlı gerçekleştirilebilir, bu da proses duruş sürelerini minimize eder.
2. Air Cooling Conveyor (Hava Soğutmalı Konveyör)
• Uzunluk: yaklaşık 20 metre hava soğutmalı konveyör hattı (geniş üretim hatları için ideal).
• Genişlik: 350 mm.
• Hız kontrolü: AC inverter ile konveyör hızı optimize edilebilir.
• Ekran / bant malzemesi: SUS304 paslanmaz çelik.
• Bu uzun konveyör, strand telinin hızla ve kontrollü bir şekilde soğutulmasını sağlar ve malzemenin pelletleme ünitesine eş zamanlı beslenmesine olanak tanır.
3. Strand Pelletizer (KF230)
• Model: KF230.
• Motor gücü: 11 kW.
• Kontrol: AC inverter ile hız kontrolü.
• Maksimum strand sayısı: 30 adet (4 mm çap).
• Strand hızı: 30 - 50 m/dak aralığında çalışabilir.
• Rotating ve sabit kesici bıçaklar, sert metal alaşım malzemeden imal edilir.
• Döner kesici genişliği: 230 mm.
• Yüksek kaliteli PU üst besleme rollerleri; telin stabil ilerlemesini sağlar.
4. Vibrasyonlu Sınıflandırıcı (YL-500)
• Model: YL-500.
• Vibrasyon motor kapasitesi: 2 × 0.08 kW.
• Kapasite: ~500 kg/saat standart işleme oranı.
• Ekran malzemesi: SUS304 paslanmaz çelik.
• Sınıflandırma yapısı iki ekran tabakalıdır:
• Üst tabaka: 6 mm delik çapı
• Alt tabaka: 20 mesh elek
• Üç ayrı çıkış deliğiyle: büyük parçalar, standart pelletler ve ince tozlar ayrı ayrı tahliye edilir.
Destekleyici Sistemler
5. Taşıma ve Depolama
• Konveyörlü hava taşıma sistemi: 4 kW blower ile yüksek akışlı pellet taşır.
• Boru malzemesi: paslanmaz çelik ile uzun ömürlü kullanım.
• Depolama silo hacmi: 2000 L seviyesinde sunulur.
• Çerçeve: sökülebilir ve modüler taşıyıcı yapı, kolay montaj ve bakım sağlar.
Çalışma Prensibi - Adım Adım Teknik Akış
Besleme ve Eritme: Plastik reçine veya compound ham maddesi extruder'a beslenir ve eriyik hale getirilir.
Die Plate Çıkışı: Eriyik polimer strand die plate üzerinden çıkar ve hava soğutmalı konveyör üzerine yönlendirilir.
Hava Soğutma: Strand teller konveyör boyunca hava ile temas ederek hızlıca soğutulur; bu, suyun malzemeyle temasının sakıncalı olduğu uygulamalar için kritik bir avantaj sağlar.
Strand Pelletizing: Soğuyan strand teller pelletizer'a otomatik olarak iletilir ve belirlenen pellet uzunluğunda kesilir.
Vibrasyonlu Sınıflandırma: Son kesilen pelletler, vibrasyonlu sınıflandırıcıyla boyutlara ayrılır ve optimum kalite standardı sağlanır.
Teknik Avantajlar & Performans Kazanımları
Air Cooling Strand Pelletizing System sahip olduğu mimari ve çalışma prensibi ile aşağıdaki teknik faydaları sunar:
• Suyla temas yok: Su ile temas etmeyen proses, özellikle nemden olumsuz etkilenen reçineler ve masterbatch/ dolgu katkılı ürünler için uygundur.
• Basit ve dayanıklı yapı: Karmaşık hidrolik sistemlere gerek olmadan çalışma sağlar, bu da işletme maliyetlerini düşürür.
• Düşük operatör uzmanlık ihtiyacı: Kullanıcı dostu tasarım sayesinde eğitim ve işletim süresi azalır.
• Geniş uygulama aralığı: PP bazlı degradable reçineler, WPC / masterbatch / LLDPE / PVC gibi çeşitli polimer reçinelerle uyumludur.
• Hızlı soğutma & akış kontrolü: 20 metre hava konveyörü sayesinde strand teller hat boyunca etkili soğutma ve stabil iletim ile pelletizer'a yönlendirilir.
Uygulama Alanları & Kullanım Senaryoları
Air Cooling Strand Pelletizing sistemi aşağıdaki üretim türleri için uygundur:
• PP bazlı dolgu ve degradable reçineler pellet hattı
• Ahşap-plastik kompozit (WPC) granül üretimi
• PVC, LLDPE gibi yüksek polimer içerikli resinler
• Masterbatch ve yüksek dolgu ürün hatları
• Nem duyarlı reçineler için su temasını engelleyen granülasyon uygulamaları
Air Cooling Strand Pelletizing System, hava soğutmalı granül üretim mimarisi ile su temasını engelleyen, verimli ve düşük işletme maliyetine sahip bir pellet üretim çözümüdür.
Hava soğutma temelli bu sistem, özellikle suyla temasın dezavantaj oluşturduğu reçineler ve masterbatch üretimlerinde yüksek kalite ve stabil pellet çıkışı sağlar.
Geniş teknik bileşen seçenekleri ve esnek işleme parametreleri, sistemin modern plastik üretim tesislerinde kritik bir rol oynamasını destekler.
