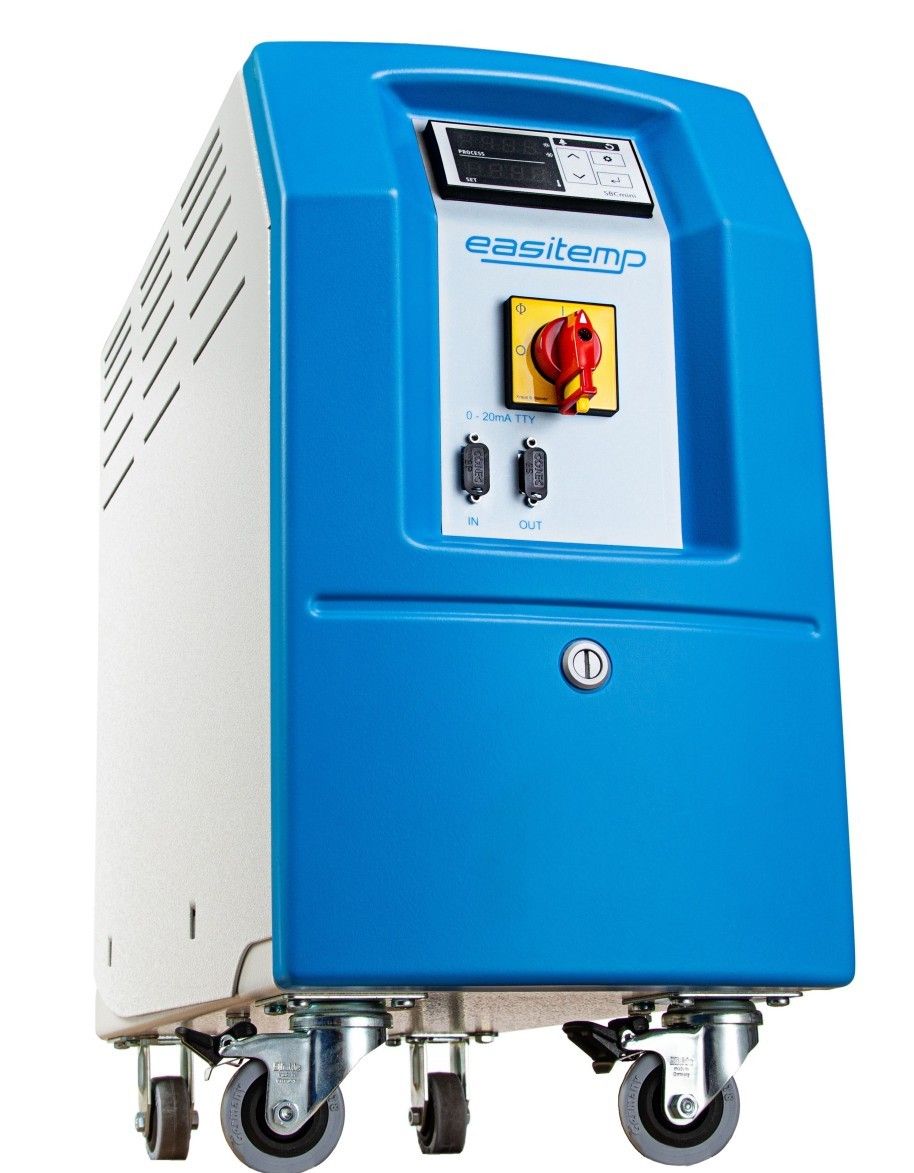

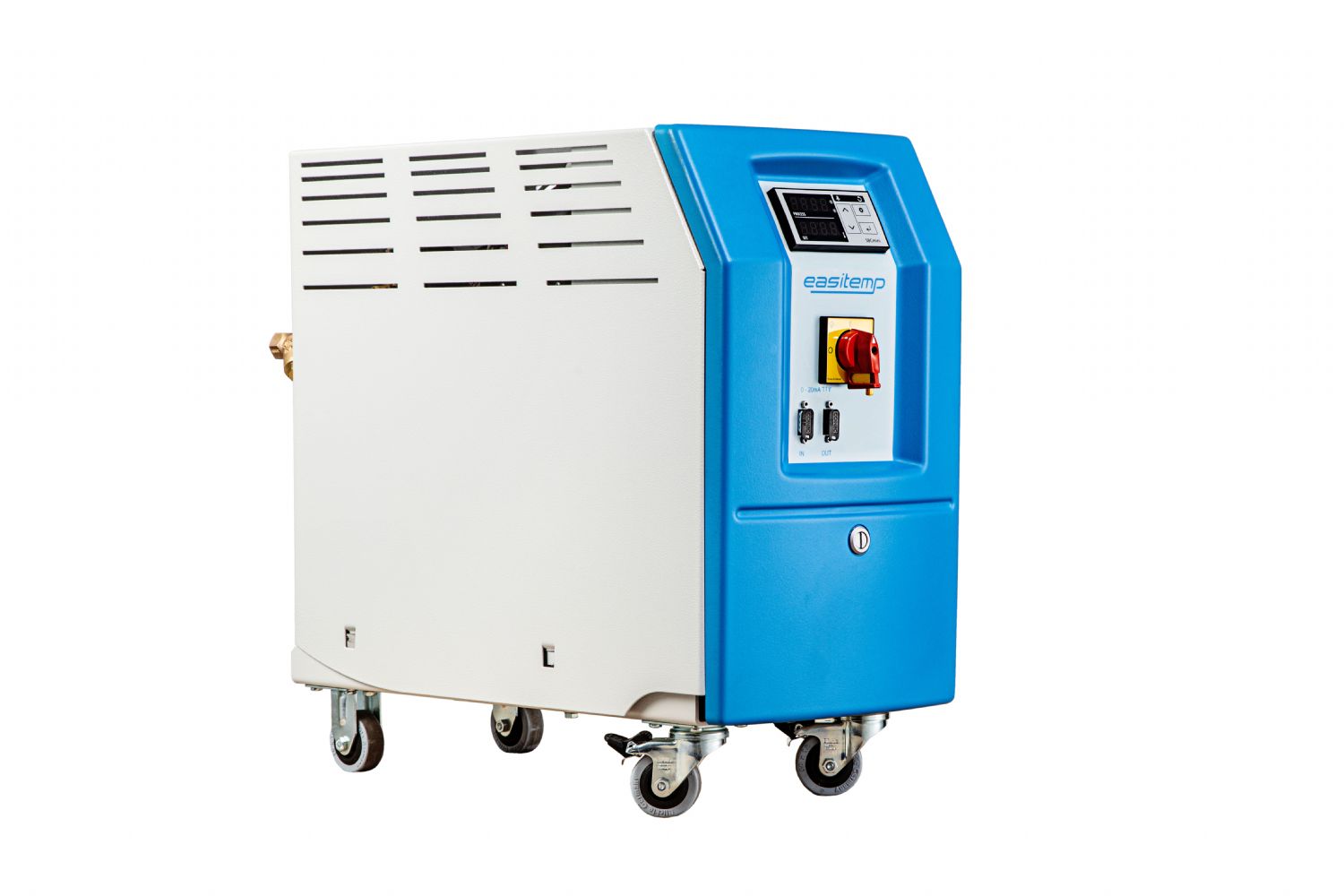

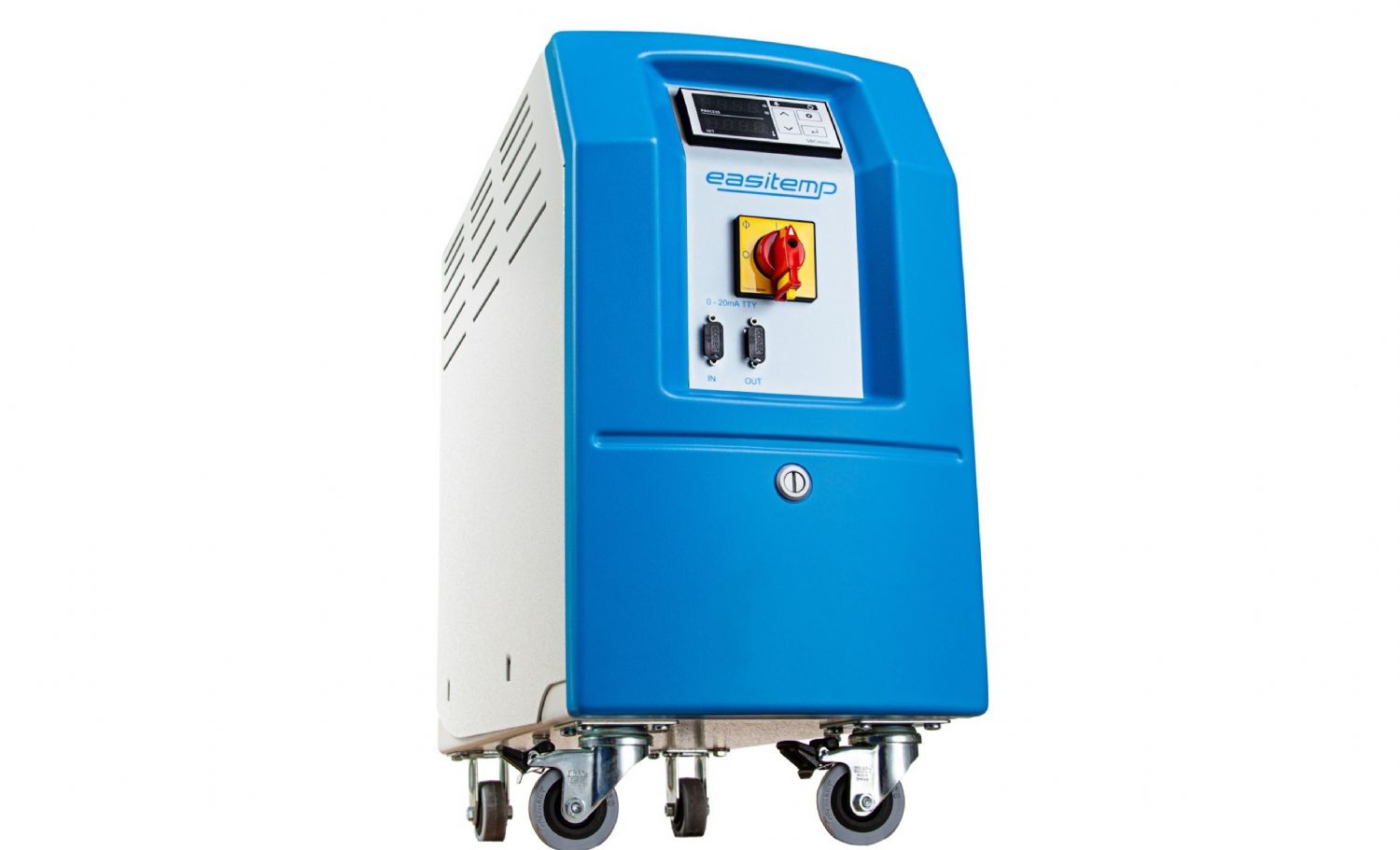

SINGLE TEMP EASITEMP 150
SU İLE ÇALIŞAN KOMPAKT VE YÜKSEK HASSASİYETLİ SICAKLIK KONTROL ÜNİTESİ
Single Temp Easitemp 150 serisi, plastik işleme endüstrisi için geliştirilmiş su ile çalışan, kompakt, güvenilir ve yüksek hassasiyetli sıcaklık kontrol makineleri arasında yer alır. Easitemp ürün ailesi, özellikle 95 °C ve 150 °C sıcaklık aralığında çalışan uygulamalar için optimize edilmiş olup, enjeksiyon kalıplama, ekstrüzyon ve benzeri proseslerde maksimum proses stabilitesi, düşük enerji tüketimi ve uzun süreli kesintisiz çalışma hedeflenerek tasarlanmıştır.
Easitemp 150, "gereksiz karmaşıklıklardan arındırılmış" mühendislik yaklaşımıyla, endüstriyel üretimde en çok ihtiyaç duyulan fonksiyonları kompakt gövde, yüksek güvenlik standartları ve ekonomik işletme maliyetleri ile bir araya getirir.
EASITEMP 150 ÇALIŞMA PRENSİBİ
Easitemp 150, kapalı devre su çevrimli sıcaklık kontrol sistemi prensibiyle çalışır. Isı transfer ortamı olarak su kullanılması, sistemin hızlı tepki vermesini ve sıcaklığın homojen şekilde kontrol edilmesini sağlar. Sistem, entegre elektrikli rezistanslar yardımıyla suyu istenen sıcaklığa kadar ısıtır ve yüksek verimli pompa ile proses devresine gönderir.
Bu süreçte:
• Proses devresine sabit debide sıcak su sağlanır
• Isı transferi hızlı ve kontrollü şekilde gerçekleşir
• PID kontrollü sistem ile sıcaklık dalgalanmaları minimize edilir
• Proses dönüşünden gelen su tekrar ısıtılarak çevrim devam eder
Easitemp 150, ±0,1 °C hassasiyetle sıcaklık kontrolü sağlayarak kalıp içi sıcaklık farklarını minimuma indirir ve ürün kalitesinin tekrarlanabilirliğini garanti altına alır.
TEKNİK VE RAKAMSAL ÖZELLİKLER - EASITEMP 150
Easitemp 150 modeli, orta ölçekli uygulamalar için ideal teknik değerlere sahiptir:
Maksimum Çalışma Sıcaklığı
• 150 °C
Isı Transfer Ortamı
• Su (kapalı devre)
Isıtma Kapasitesi
• 6 kW
• Korozyona dayanıklı Incoloy malzemeden üretilmiş tüp rezistanslar
Soğutma Kapasitesi
• 45 kW
• Dolaylı soğutma prensibi
• Bakır lehimli, paslanmaz çelik plakalı eşanjör
Pompa Teknik Değerleri
• Maksimum debi: 27 l/dak
• Maksimum basınç: 4,5 bar
• Pompa motor gücü: 0,5 kW
• Pompa tipi: çevresel (peripheral wheel)
Sistem Basıncı
• Maksimum çalışma basıncı: 4,5 bar
Bağlantılar
• Proses devresi bağlantısı: G 1/2"
• Soğutma suyu bağlantısı: G 3/8"
Harici Sistem Hacmi
• Maksimum 9 litre (150 °C'de)
Elektrik Donanımı
• 230 V besleme
• 16A Cekon fiş
• SSR (Solid State Relay) ile rezistans kontrolü
• IP54 koruma sınıfına sahip kontrol panosu
Boyutlar ve Ağırlık
• Uzunluk: 600 mm
• Genişlik: 238 mm
• Yükseklik: 493 mm
• Ağırlık: yaklaşık 43 kg
KONTROL SİSTEMİ VE KULLANICI ARAYÜZÜ
Easitemp 150, mikroişlemci kontrollü gelişmiş bir sıcaklık kontrol ünitesi ile donatılmıştır:
• Set ve gerçek sıcaklık aynı ekranda görüntülenir
• Gösterim çözünürlüğü 0,1 °C veya 1 °C olarak ayarlanabilir
• PID kontrol algoritması ve otomatik self-tuning fonksiyonu
• 5 adet LED ile durum göstergesi
- Isıtma
- Soğutma
- Kaçak durdurma
- Sıcaklık uyarısı
- Alarm
Ayrıca, enjeksiyon makineleriyle entegrasyon için 20 mA TTY haberleşme arayüzü ve yaygın makine üreticileriyle uyumlu bağlantı altyapısı sunar.
GÜVENLİK VE KORUMA ÖZELLİKLERİ
Easitemp 150, endüstriyel kullanımda maksimum güvenlik sağlayacak şekilde tasarlanmıştır:
• Manyetik şamandıra ile seviye izleme
• İlave sıcaklık sigortası ile yedekli rezistans kapatma
• TÜV onaylı bağımsız emniyet ventili
• Basınç göstergesi
• Kaçak durdurma için pompa yön değiştirme fonksiyonu
• Dönüş hattı ve soğutma suyu girişinde kir tutucu filtre
• Alarm rölesi (harici siren veya ikaz lambası bağlanabilir)
Bu yapı, sistemin hem operatör hem de ekipman açısından güvenli çalışmasını garanti eder.
ENERJİ VERİMLİLİĞİ VE İŞLETME AVANTAJLARI
Easitemp 150, düşük enerji tüketimi ve uzun süreli çalışma için optimize edilmiştir:
• Yüksek kaliteli izolasyon sayesinde düşük ısı kaybı
• SSR kontrollü rezistanslar ile verimli enerji kullanımı
• Otomatik dolum ve otomatik soğutma fonksiyonları
• Kapanışta kontrollü soğutma modu
Bu özellikler, özellikle 7/24 çalışan üretim tesislerinde toplam sahip olma maliyetini önemli ölçüde düşürür.
UYGULAMA ALANLARI
Single Temp Easitemp 150 aşağıdaki uygulamalarda yaygın olarak kullanılır:
• Plastik enjeksiyon kalıplama makineleri
• Ekstrüzyon hatları
• Orta sıcaklık gerektiren kalıp uygulamaları
• Hassas sıcaklık kontrolü gereken plastik parçalar
• Kompakt ve mobil sıcaklık kontrol ihtiyacı olan üretim hatları
Tekerlekli yapısı sayesinde makine yanına kolayca konumlandırılabilir.
EASITEMP 150 KİMLER İÇİN UYGUN?
• 150 °C'ye kadar stabil sıcaklık kontrolü ihtiyacı olan üreticiler
• Kompakt, güvenilir ve bakım ihtiyacı düşük bir sistem arayanlar
• Enjeksiyon makineleriyle kolay entegrasyon isteyen tesisler
• Enerji verimliliğini önceliklendiren üretim hatları
