CIGS Backend İşlemleri
CIGS güneş üretimi, umut vaat eden ince film teknolojilerinden biridir. Üretim ekipmanları üretiminde yıllara dayanan deneyimimize dayanarak, MPCT'yi geliştirdik. Bu sistem, 3 işlemi bir araya getirir ve yüksek verimliliği küçük bir alan üzerinde sağlar, bu da yüksek maliyet verimliliği ile eş anlamlıdır!
CIGS Backend İşlemleri
Lazer ve mekanik işlemlerin kombinasyonu, güvenilir ve uzun ömürlü CIGS ince film güneş modülleri oluşturur. Bu işlemler şunları içerir:
- Elektriksel arka elektrot bağlantısı için temiz bir yüzey sağlamak amacıyla mekanik alet tabanlı molibden maruziyeti
- Modülü hermetik mühürlemeye hazırlamak için geniş spot lazer ablasyonuna dayalı lazer kenar silme (LED)
- Modülün ön ve arka elektrotunu bağlantı kutusuna bağlamak için lazer ablasyonlu cam delme

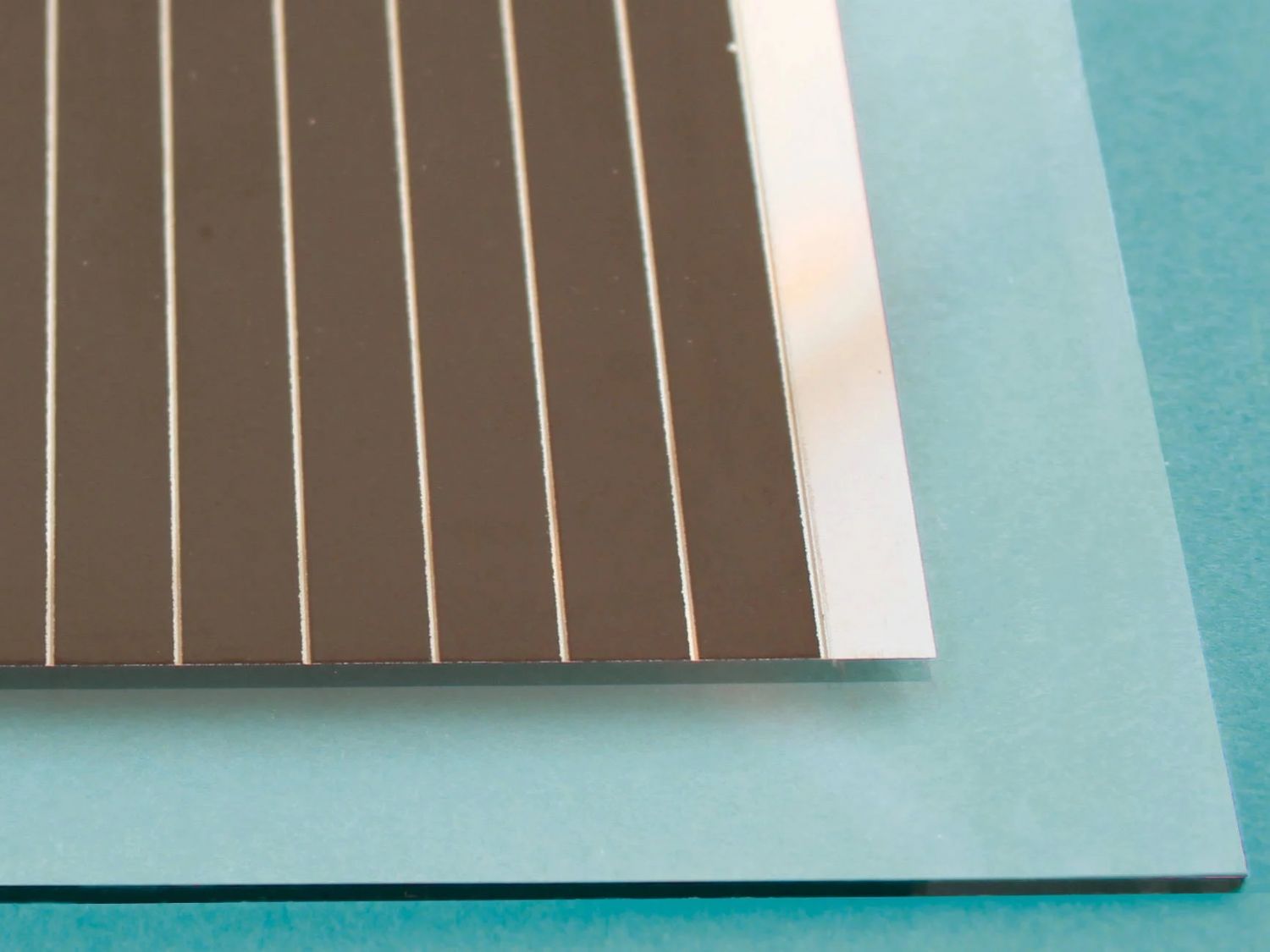

Molibdenin Kaldırılması ile CIGS Modülünün Arka Elektrotunun Ortaya Çıkarılması
CIGS ince film güneş modüllerinin üretimi sırasında, fotodiyotun veya güneş modüllerinin arka elektrotu boyunca camı kaplayan molibden tabakasının temizlenmesi gerekmektedir. Bu işlem, iletken şeritlerin sonraki kaynak veya iletken yapıştırma işlemi için gereklidir.
Bu, molibden tabakasına zarar vermeden, birkaç mikron kalınlığındaki CIGS absorban ve şeffaf ön elektrot (TCO) katmanlarının seçici olarak çıkarılmasını gerektirir. Bu, mekanik yollarla güvenilir bir şekilde gerçekleştirilir.
4JET'in Lazer Kenar Silme Süreci (LED) ile Elde Edilen Temiz ve Hasarsız Cam Yüzeyi
Lazer kenar silme (LED), CIGS katman yığınının tamamını güneş modülünün kenarlarından çıkarmak için temassız bir işlemdir. Bu, elektriksel izolasyon sağlamak ve modülün hermetik mühürleme işlemi için cam kenarını hazırlamak için yapılır. Lazer ablasyonu ile gerçekleştirilen kenar silme, camı zarar vermeden yapar. Lazer spotu cam tarafında homojen yoğunluk dağılımı (top-hat profili) ile yapısal işlemi gerçekleştirir. Gerekli verimliliği sağlamak için lazer ablasyon başlığı cam kenarı boyunca sürekli hareket ettirilirken, 2D tarayıcı lazer spotunu çok yüksek hızda tarar (hareket halindeyken desenleme). Cam taraflı lazer ablasyon süreci kullanılarak 50 cm²/s ve daha fazla ablasyon hızları elde edilebilir, bu da gerekli hat verimliliği için önemlidir ve düşük üretim maliyetleri anlamına gelir. Ayrıca, cam taraflı lazer ablasyon, katman yığınının kenarlarında erime riskini ve dolayısıyla kısa devre oluşumunu ortadan kaldırır. Ablasyon süreci, güvenilir ve dayanıklı CIGS modüllerinin üretimine katkıda bulunan temiz ve hasarsız bir cam yüzeyi bırakır.
4JET'in lazer kenar silme (LED) süreci şunları sağlar:
- Elektriksel izolasyon direnci > 1 GOhm
- Ablasyon hızları 50 cm²/s ve daha fazla
- En yüksek verimlilik
Geleneksel mekanik delme işlemlerine kıyasla, lazer cam delme, delik içinde talaş oluşumunu en aza indiren temassız ve kuru bir süreç sağlar. Delik kenarlarının yeniden işlenmesi gerekmez. Bu, CIGS güneş modüllerinin yüksek güvenilirliği ve dayanıklılığı için gerekli bir ön koşuldur.
Ek avantajlar arasında sadece yüksek süreç kararlılığı ve tekrarlanabilirlik değil, aynı zamanda yüksek esneklik de bulunur. Tipik yuvarlak deliklere ek olarak, yazılım farklı delik geometrilerinin uygulanmasına da olanak tanır.
