Dr.BOY Enjeksiyon Teknolojisi ve XS V Modelinin Konumlandırılması
Dr.BOY, küçük ve orta tonajlı enjeksiyon kalıplama makinelerinde uzmanlaşmış, özellikle hassas ve katma değeri yüksek uygulamalara odaklanan bir Alman üreticisidir. Firma, dikey ve yatay enjeksiyon teknolojilerinde, büyük makinelerin küçültülmesi yerine uygulamaya özel makine mimarileri geliştirmesiyle öne çıkar.

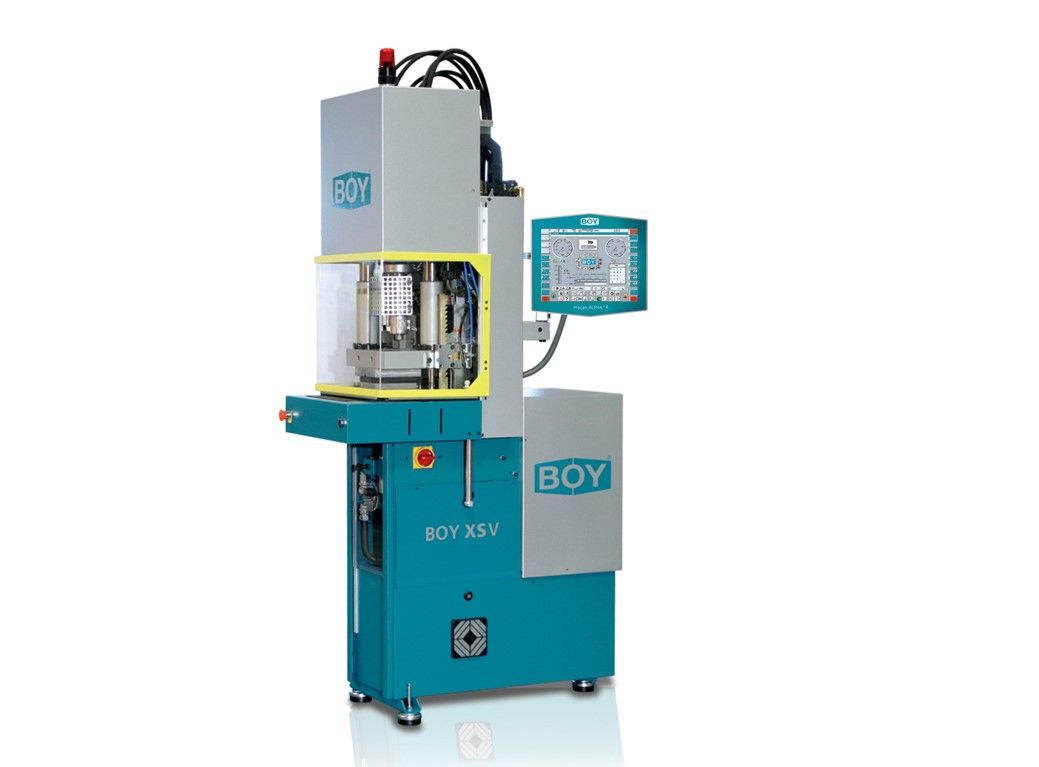

BOY XS V modeli, BOY XS platformu temel alınarak geliştirilmiş olup enjeksiyon ve kilitleme ünitelerinin dikey olarak konumlandırıldığı özel bir insert enjeksiyon makinesidir. Bu yapı, özellikle metal, cam veya plastik insert parçaların kalıp içine hassas şekilde yerleştirilmesi gereken uygulamalar için tasarlanmıştır.

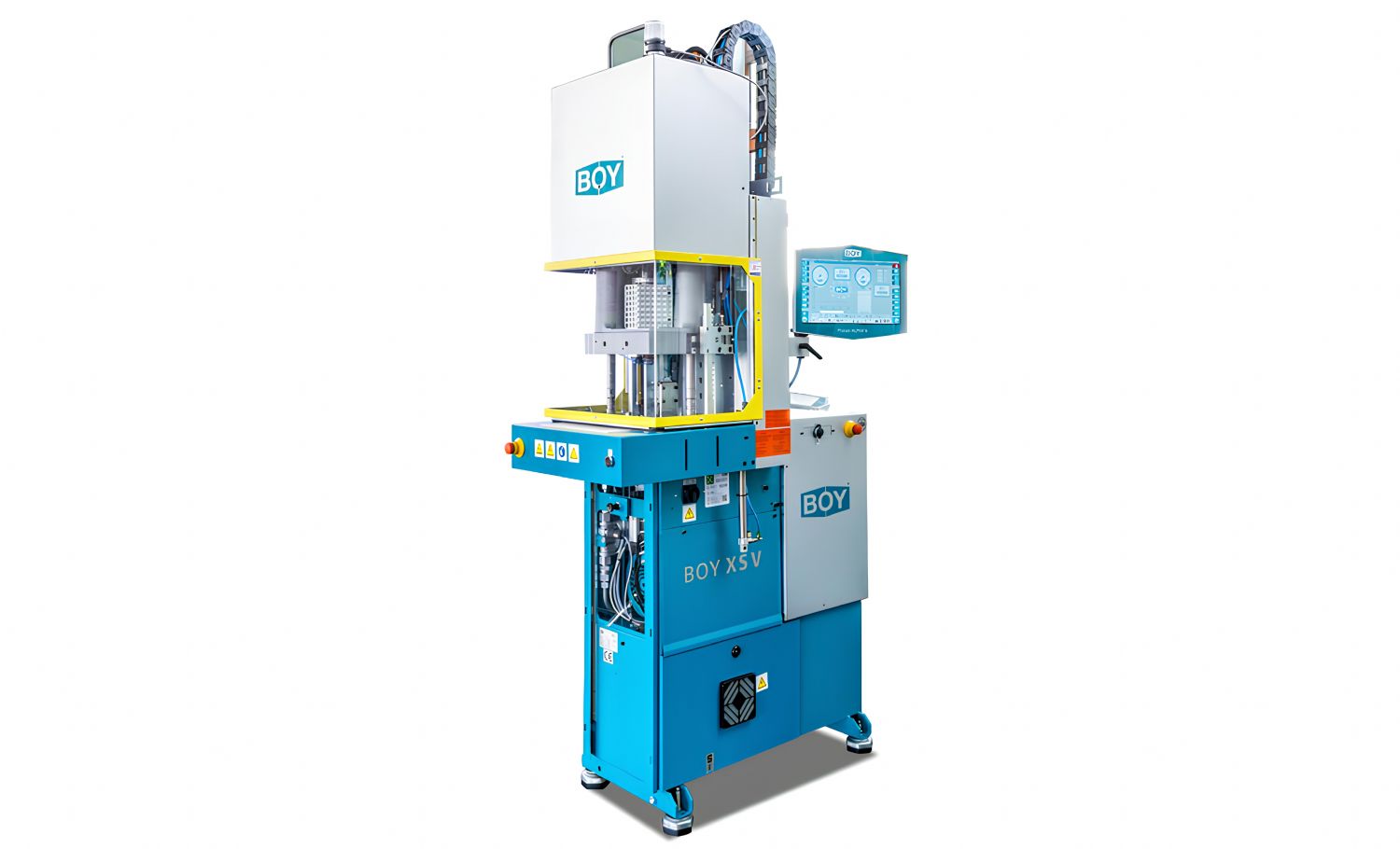

BOY XS V - Dikey Yerleşimli Ultra Kompakt Makine Mimarisi
BOY XS V, dikey enjeksiyon prensibi sayesinde insert parçaların yerçekimi etkisiyle sabitlenmesini mümkün kılar. Makinenin en ayırt edici özelliği, sabit alt plaka tasarımıdır. Bu tasarım sayesinde:
Insert parçaların kalıp kapanışı sırasında yer değiştirmesi engellenir
Daha yüksek proses güvenliği sağlanır
Otomatik veya manuel insert yerleştirme kolaylaşır
Makinenin dış ölçüleri yaklaşık 1100 × 580 × 2160 mm olup, yalnızca 0,64 m² gibi son derece küçük bir alan kaplar. Bu değer, BOY XS V'yi dikey insert enjeksiyon segmentinde en kompakt makinelerden biri haline getirir.
Makinenin net ağırlığı yaklaşık 457 kg'dır. Bu ağırlık, kompakt yapıya rağmen endüstriyel dayanıklılık ve stabilite sağlar.
Kilitleme Ünitesi - Sabit Alt Plaka ve Tie-Bar'sız Tasarım
BOY XS V'nin kilitleme ünitesi, iki adet diyagonal yerleştirilmiş kolon (tie-bar) ile tasarlanmıştır. Bu yapı:
Kalıp alanına üç taraftan açık erişim
Daha büyük kalıpların bile kompakt alanda kullanılabilmesi
Insert yerleştirme ve parça alma otomasyonları için geniş serbest alan sağlar.
Kilitleme ünitesi teknik verileri:
Kilitleme kuvveti: 100 kN
Kolonlar arası mesafe: 160 mm (diyagonal 205 mm)
Maksimum plaka arası açıklık: 250 mm (opsiyonel 200 mm)
Ayarlanabilir maksimum kalıp açma stroku: 150 mm
Minimum kalıp yüksekliği: 100 mm (opsiyonel 50 mm)
Hareketli plaka maksimum kalıp ağırlığı: 22 kg
Kalıp açma kuvveti: 15 kN
Kalıp kapama kuvveti: 10 kN
Bu değerler, mikro ve insert kalıplar için ideal bir mekanik denge sunar.
Enjeksiyon Ünitesi - Mikro ve Insert Uygulamalar İçin Hassas Kontrol
BOY XS V, termoplastik malzemelerin işlenmesi için farklı plastikleştirme üniteleri ile sunulur. Mevcut vida çapları:
8 mm
12 mm
14 mm
16 mm
Teorik maksimum strok hacimleri:
8 mm: 1,0 cm³
12 mm: 4,5 cm³
14 mm: 6,1 cm³
16 mm: 8,0 cm³
Teorik maksimum şut ağırlıkları (PS):
8 mm: 1,14 g
12 mm: 4,1 g
14 mm: 5,6 g
16 mm: 7,3 g
Maksimum spesifik enjeksiyon basınçları:
8 mm: 2534 bar
12 mm: 3128 bar
14 mm: 2298 bar
16 mm: 1760 bar
Bu yüksek basınç değerleri, mikro geometrilere sahip insert kalıpların eksiksiz ve stabil şekilde doldurulmasını sağlar.
Vida Geometrisi ve Plastikleşme Dinamikleri
Vida L/D oranları:
8 mm: 22
12 mm: 19,7
14 mm: 16,9
16 mm: 14,6
Vida stroku:
8 mm: 20 mm
12-16 mm: 40 mm
Maksimum vida devri:
Tüm konfigürasyonlarda 340 dev/dk (sonsuz ayarlanabilir)
Bu yapı sayesinde:
Çok kısa bekleme süreleri
Isıya duyarlı malzemelerde bozunma riskinin azaltılması
Miligram seviyesinde şutlarda yüksek tekrarlanabilirlik elde edilir.
Enjeksiyon Kuvvetleri ve Akış Kapasiteleri
Enjeksiyon kuvvetleri:
8 mm: 12,7 kN
12-16 mm: 35,4 kN
Teorik enjeksiyon debileri:
8 mm: 4,02 g/s
12 mm: 20,7 g/s
14 mm: 28,3 g/s
16 mm: 36,8 g/s
Bu değerler, insert etrafında kontrollü ve titreşimsiz bir dolum karakteristiği sağlar.
Procan ALPHA Kontrol Sistemi
BOY XS V, Dr.BOY'un gelişmiş Procan ALPHA kontrol sistemi ile donatılmıştır. Sistem:
8 kademeye kadar enjeksiyon hızı
8 kademeye kadar tutma basıncı
Kapalı çevrim enjeksiyon ve geri basınç kontrolü
Gerçek zamanlı proses izleme
Yüksek çevrim tekrarlanabilirliği
sunarak dar proses pencerelerinde dahi stabil üretim sağlar.
Ejektör Sistemi ve Parça Alma Güvenliği
Ejektör teknik verileri:
Maksimum ejektör stroku: 50 mm
Ejektör itme / çekme kuvveti: 8,4 / 8,4 kN
Dikey makine yapısı sayesinde parçalar doğal yerçekimi ile güvenli şekilde tahliye edilir veya arka makine tablasında konumlandırılan otomasyon sistemleri ile alınabilir.
Hidrolik Sistem ve Enerji Verimliliği
Genel teknik veriler:
Kurulu sürücü gücü: 3,0 kW
Toplam kurulu güç: 4,83 kW (400 V)
Hidrolik sistem basıncı: 300 bar
Yağ tankı kapasitesi: 28 litre
Kuru çevrim süresi (EUROMAP 6): yaklaşık 1,5 saniye
Bu değerler, BOY XS V'yi dikey insert enjeksiyon segmentinde son derece enerji verimli bir makine haline getirir.
Tipik Uygulama Alanları
BOY XS V özellikle aşağıdaki uygulamalar için geliştirilmiştir:
Insert enjeksiyon kalıplama
Mikro enjeksiyon uygulamaları
Metal ve plastik insertli teknik parçalar
Elektrik ve elektronik bileşenler
Otomasyon hatlarına entegre seri üretimler
Alan kısıtı olan üretim tesisleri
Neden Dr.BOY XS V?
BOY XS V; sabit alt plaka tasarımı, dikey enjeksiyon prensibi, yüksek spesifik enjeksiyon basınçları ve ultra kompakt yapısı ile insert ve mikro enjeksiyon uygulamalarında maksimum proses güvenliği sağlar. Enerji verimliliği, hassas kontrol altyapısı ve otomasyona uygun mimarisi sayesinde hem manuel hem tam otomatik üretim hatları için ideal bir çözümdür.
