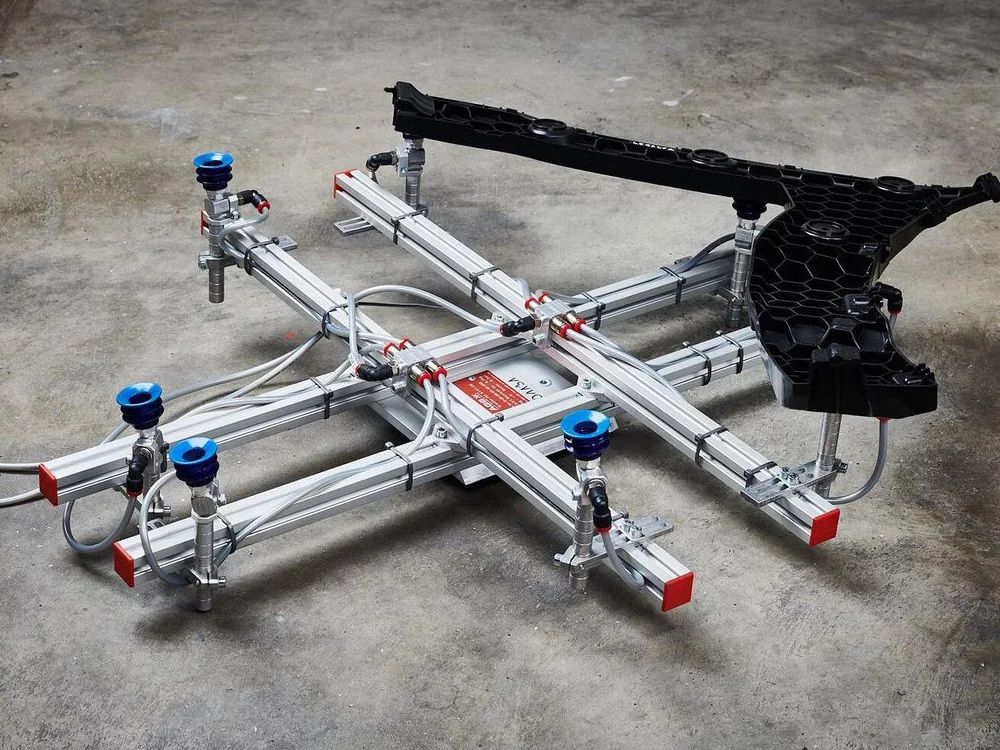

AGS Automation Channel Nut EOAT & Gripper Kit - Teknik ve Uygulama Rehberi
Ürün Ailesine Genel Bakış
AGS Automation tarafından sunulan Channel Nut EOAT / Gripper Kit, endüstriyel robot otomasyonunda uç efektör (End-of-Arm Tooling - EOAT) ve mekanik tutucu sistemleri için geliştirilmiş kapsamlı bir modüler çözümdür. Bu sistem, yapılandırılabilir profiller, bağlantı elemanları, tutucu kollari, vakum sistemleri ve sensör altyapısı gibi geniş kapsamlı bileşenlerle robotik uygulamalarda maksimum esneklik sağlar. Standart kanal somunlu profiller üzerinde geliştirilen bu kit, çeşitli profil ebatları ve bağlantı tipleri ile hemen her uygulama ihtiyacına uyum sağlar.
AGS'nin EOAT sistemi, robotik tutucuların kolayca tasarlanması, hızlı monte edilmesi ve gerektiğinde yeniden konfigüre edilmesine olanak tanımak için optimize edilmiştir.
Channel Nut EOAT Sisteminin Temel Mühendislik Yaklaşımı
Channel Nut EOAT Kit'in temel yapısı, 25 x 25 mm standart kanal somun profili üzerine kurulmuştur. Bu profil sistemi, geleneksel slot nut sistemlerine göre:
• Modüler bağlantı ve genişletilebilirlik
• Yüksek mekanik dayanım ve rijitlik
• Profil boyunca eşit yük dağılımı
• Standart endüstriyel bağlantı uyumu
gibi avantajlar sağlar. Kanal somun tasarımı sayesinde tüm komponentler, istenilen konumda profil içerisine yerleştirilebilir ve gerektiğinde hızlı şekilde yeniden konfigüre edilebilir.
Bu yapı, profil kesitlerinde 10x18, 18x18, 10x25, 18x25, 25x25, 25x50, 40x40 ve 40x80 mm gibi seçeneklerle de geniş bir taşıyıcı altyapı sağlar; farklı uygulamalar için farklı rijitlik ve yük taşıma kapasitesi sunar.
Sistem Bileşenleri ve Teknik Detaylar
Channel Nut EOAT Kit, 2.500'ün üzerinde standart bileşen ile güçlü bir modüler ekosistem sunar. Bu bileşenler, robot tipi, parça geometrisi, tutma şekli ve proses gereksinimleri gibi değişkenlere göre esnek tasarım imkânı sağlar.
1. Quick-Change / Hızlı Değişim Sistemleri
• Manuel, yarı otomatik ve tam otomatik tasarımlar
• Pnömatik veya elektronik bağlantı arayüzleri
• Yüksek konum tekrarlanabilirliği
• Robot duruş sürelerinde minimum kayıp
Bu hızlı değişim sistemleri ile EOAT uç efektörü robot iş akışı durmaksızın farklı görevler için kısa sürede konfigüre edilebilir hale gelir.
2. Kanal Somunlu Profiller
• 10x18 mm'den 40x80 mm'e kadar çoklu ebat seçenekleri
• Yüksek mukavemetli alüminyum yapı
• Kanal somun sayesinde esnek bağlantı noktası
• Pnömatik ve kablo yönetimi için yerleşik kanallar
Bu profiller, hem EOAT yapısının temelini oluşturur hem de pneumatikhareketlendiriciler ve kablolar için organize bir altyapı sağlar.
3. Profil Aksesuarları ve Bağlantı Elemanları
• Çeşitli ek parçalar (kapak plakaları, ara bağlantı elemanları)
• 90°, 180° ve ayarlanabilir açılı konnektörler
• Vida delikli veya kelepçeli bağlantı sistemleri
Bu bağlantı parçaları, üç boyutlu EOAT yapılarının hızlı ve stabil montajına olanak verir.
4. Kelepçeler ve Bağlayıcı Elemanlar
• Çeşitli çaplarda (10, 14, 20, 30 mm) kelepçe seçenekleri
• İsteğe bağlı döner, sabit veya ayarlanabilir tasarımlar
• Vakum sistemleri, gripper kolları ve aksesuarlar için doğrudan bağlantı
Bu elemanlar, EOAT yapılarda hem tutma elemanlarının hem de destek parçalarının güvenli sabitlenmesini sağlar.
5. Vakum ve Mekanik Tutucular
Channel Nut Kit, mekanik ve vakumlu tutucular için güçlü bir komponent seti sunar:
• Oval, yuvarlak ve üç kenarlı vakum padleri
• Silikon, NBR veya uzun ömürlü poliüretan malzemeler
• Pnömatik paralel tutucular
• Özel sprue (yolluk) kesme ve kavrama gripperları
Vakum ve mekanik tutma çözümleri, ince cidarlı veya hassas yüzeyli parçaların deformasyona uğramadan taşınmasını mümkün kılar.
6. Sensörler ve Pnömatik Aksesuarlar
• Parça var/yok algılayıcı kapasitif ve indüktif sensörler
• Vakum basınç monitörleri
• Pnömatik manifoldlar ve çoklu valf dağıtım sistemleri
• Hazır basınçlı hava borulama setleri
Bu bileşenlerle sistem, sadece mekanik tutma değil, aynı zamanda proses kontrolü ve otomasyon güvenliği açısından da kapsamlı fonksiyonellik sağlar.
Teknik Avantajlar ve Performans Kazanımları
Channel Nut EOAT Kit'in sunduğu teknik avantajlar:
• Modüler yapı sayesinde esnek ve tekrarlanabilir tasarımlar
• Kanal somun profili ile yüksek rijitlik ve stabilite
• Hızlı montaj / demontaj imkânı
• Robot koluna yükün optimize edilmesi
• Uzun süreli endüstriyel performans
Bu özellikler her seviyede otomasyon projesinde bakım maliyetlerinin azaltılması ve üretim sürekliliğinin artırılması açısından güçlü bir avantaj sağlar.
Uygulama Alanları
Channel Nut EOAT & Gripper Kit aşağıdaki sektörlerde kapsamlı çözümler sunar:
• Plastik enjeksiyon parçası tutma
• Transfer ve pick-and-place uygulamaları
• Elektronik ve medikal üretim hatları
• Otomotiv yan sanayi süreçleri
• Ambalaj ve montaj operasyonları
• Cobots ve endüstriyel robotlar için uç efektör tasarımı
Modüler yapı sayesinde tek bir EOAT platformu, farklı ürünler ve proses gereksinimleri için yeniden yapılandırılabilir.
Channel Nut EOAT Yapılandırma Örneği
Tipik bir Channel Nut EOAT konfigürasyonu şu bileşenlerden oluşabilir:
• Kanal somunlu taşıyıcı profiller
• Manuel veya pnömatik quick-change flanş
• Paralel pnömatik gripper
• Vakum jeneratörü ve çoklu vakum padleri
• Sensör tabanlı proses kontrol modülü
Bu konfigürasyon ile robot, çevrim sırasında hem mekanik hem vakumlu tutma görevlerini güvenilir ve tekrarlanabilir şekilde yerine getirebilir.
Sonuç
AGS Automation Channel Nut EOAT / Gripper Kit, standart 25x25 kanal somun profili üzerine kurulmuş, modüler ve genişletilebilir bir end-of-arm tooling sistemidir. Yaklaşık 2500'den fazla bileşen seçeneği ile kompleks robotik tutma ve uygulama gereksinimlerini karşılar. Yüksek rijitlik, hızlı konfigürasyon, geniş profil ve bağlantı seçenekleri sayesinde OEM'ler, robot entegratörleri ve üretim ekipleri için endüstriyel seviyede güçlü ve sürdürülebilir bir EOAT çözümü sağlar.
