Dr. BOY Enjeksiyon Kalıplama Makineleri ile 3D Baskı İçin Kalıp Üretimi Prosesi
3D baskı teknolojileri, ürün geliştirme süreçlerinde hız ve tasarım esnekliği sağlarken, enjeksiyon kalıplama ise seri üretimde kalite, tekrarlanabilirlik ve düşük parça maliyeti açısından vazgeçilmezdir. Bu iki teknolojinin bir araya gelmesiyle ortaya çıkan 3D baskı kalıplar, prototipten düşük ve orta hacimli seri üretime geçişte etkili bir köprü çözüm sunar. Dr. BOY enjeksiyon kalıplama makineleri, 3D baskı ile üretilmiş kalıpların kontrollü, güvenli ve tekrarlanabilir şekilde kullanılmasını mümkün kılan hassas proses kontrolü ve kompakt makine tasarımı ile bu uygulamalara ideal bir platform oluşturur.
3D Baskı ile Kalıp Üretimi Nedir?

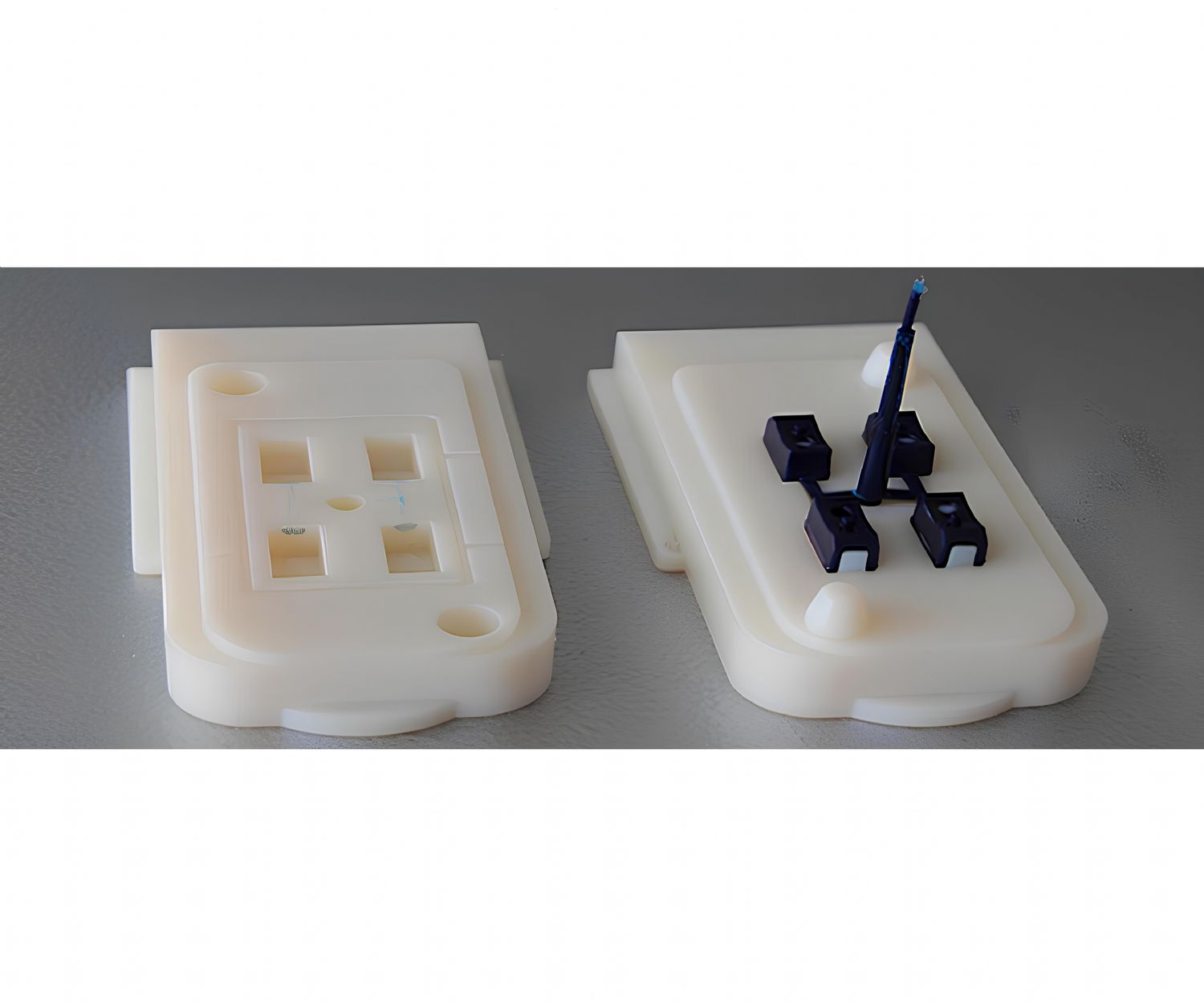

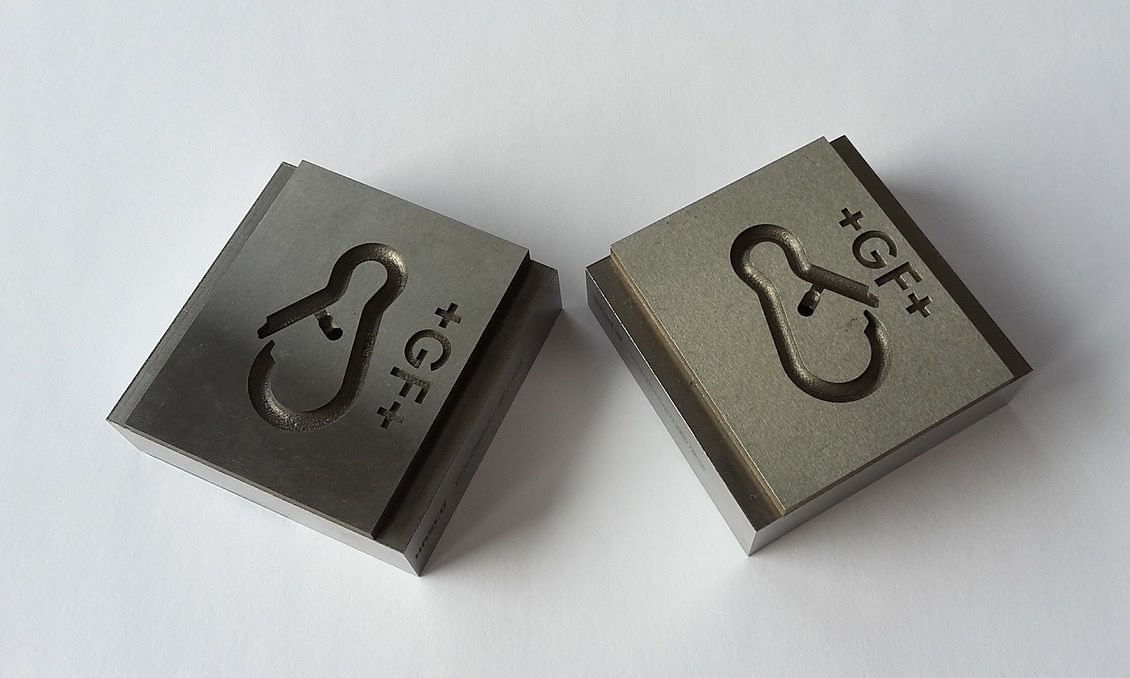

3D baskı ile kalıp üretimi, katkılı imalat yöntemleri kullanılarak plastik veya metal esaslı kalıp insertlerinin ya da komple kalıpların üretilmesini ifade eder. Bu kalıplar, enjeksiyon kalıplama prosesinde gerçek üretim koşullarına yakın parça elde etmek amacıyla kullanılır.
Bu yaklaşım özellikle şu amaçlarla tercih edilir:
- Ürün tasarımının hızlı doğrulanması
- Fonksiyonel prototip üretimi
- Pilot ve ön seri üretimler
- Pazara hızlı giriş gerektiren projeler
- Nihai çelik kalıp öncesi proses doğrulama
Geleneksel çelik kalıplara kıyasla 3D baskı kalıplar çok daha kısa sürede ve düşük maliyetle üretilebilir. Bununla birlikte, mekanik dayanım ve kalıp ömrü açısından sınırlamaları bulunduğundan enjeksiyon prosesinin hassas şekilde kontrol edilmesi kritik öneme sahiptir.
Dr. BOY Makinelerinin 3D Baskı Kalıplara Uygunluğu
3D baskı kalıplar genellikle daha düşük kilitleme kuvveti gerektirir ve ani basınç yüklerine karşı daha hassastır. Dr. BOY enjeksiyon kalıplama makineleri, küçük ve orta tonaj aralığında sunduğu yüksek hassasiyetli kontrol kabiliyeti sayesinde bu tür kalıplar için son derece uygundur.
Konsol tip (tie-bar'sız) kilitleme sistemi, 3D baskı kalıpların kolay erişilebilir şekilde bağlanmasını sağlar. Bu yapı, Ar-Ge ve prototipleme ortamlarında sık kalıp değişimlerinin hızlı ve güvenli biçimde yapılmasına olanak tanır.
Plastikleştirme ve Enjeksiyon Kontrolü
3D baskı kalıpların en önemli sınırlamalarından biri, yüksek enjeksiyon basınçlarına ve hızlı yük değişimlerine karşı duyarlılıklarıdır. Bu nedenle enjeksiyon hızı, basınç ve tutma profilleri son derece dikkatli ayarlanmalıdır.
Dr. BOY makinelerinde kullanılan servo kontrollü hidrolik sistemler, çok düşük enjeksiyon hızlarında dahi kararlı ve titreşimsiz enjeksiyon hareketleri sağlar. Bu özellik:
- Kalıp yüzeylerinin zarar görmesini önler
- Çapak ve yüzey hatalarını azaltır
- Kalıp ömrünü uzatır
Kontrollü dolum sayesinde parça geometrisi daha doğru elde edilir ve kalıp üzerindeki mekanik yükler minimize edilir.
Sıcaklık Yönetimi ve Kalıp Koruma
3D baskı kalıplarda sıcaklık yönetimi, çelik kalıplara kıyasla çok daha kritiktir. Metal 3D baskı kalıplar farklı ısı iletim davranışı gösterirken, polimer bazlı 3D baskı kalıplar sınırlı sıcaklık dayanımına sahiptir.
Dr. BOY enjeksiyon makineleri, hassas kovan sıcaklık kontrolü ve stabil kalıp ısıtma entegrasyonu sayesinde termal yüklerin kontrollü şekilde yönetilmesini sağlar. Bu durum:
- Kalıp deformasyonunu önler
- Erken kalıp hasarı riskini azaltır
- Parça yüzey kalitesini iyileştirir
Ayrıca yumuşak enjeksiyon geçişleri ve hassas tutma basıncı kontrolü, kalıp koruma stratejilerinin etkin şekilde uygulanmasına olanak tanır.
Prototipten Pilot Seriye Geçiş Süreci
3D baskı kalıpların en önemli avantajlarından biri, nihai çelik kalıp yatırımı yapılmadan önce gerçek enjeksiyon koşullarında test imkânı sunmasıdır. Dr. BOY makineleri ile gerçekleştirilen enjeksiyon denemeleri sayesinde:
- Parça geometrisi doğrulanır
- Malzeme davranışı analiz edilir
- Çevrim süreleri ve proses penceresi belirlenir
Bu yaklaşım, çelik kalıpta yapılabilecek revizyon risklerini azaltır ve toplam proje maliyetini düşürür.
Malzeme Seçimi ve Tipik Uygulamalar
3D baskı kalıplarla genellikle düşük ve orta erime sıcaklığına sahip termoplastikler tercih edilir. En yaygın kullanılan malzemeler:
- PP
- PE
- PS
- ABS
- TPU
- Bazı düşük sıcaklıkta işlenebilen mühendislik plastikleri
Bu yöntem; medikal prototipler, tüketici ürünleri, otomotiv iç trim parçaları, teknik muhafazalar ve özel tasarım fonksiyonel parçalar gibi birçok alanda kullanılmaktadır.
Proses Tekrarlanabilirliği ve Veri Toplama
3D baskı kalıplarla yapılan enjeksiyon üretimlerinde proses verilerinin izlenmesi, hem kalıp davranışının hem de parça kalitesinin değerlendirilmesi açısından büyük önem taşır. Dr. BOY makinelerinin gelişmiş kontrol sistemleri sayesinde:
- Enjeksiyon basıncı
- Vida pozisyonu
- Sıcaklık profilleri
- Çevrim süreleri
detaylı olarak izlenebilir ve kayıt altına alınabilir. Bu veriler, tasarım iyileştirmeleri ve nihai çelik kalıp tasarımı için önemli geri besleme sağlar.
Neden 3D Baskı Kalıplar için Dr. BOY?
Dr. BOY, 3D baskı ile üretilmiş kalıpların enjeksiyon prosesinde güvenle kullanılabilmesi için gerekli olan hassasiyet, stabilite ve proses güvenliğini kompakt ve kullanıcı dostu makinelerle sunar. Düşük basınçta kararlı enjeksiyon, hassas sıcaklık kontrolü, kolay kalıp erişimi ve yüksek tekrarlanabilirlik, Dr. BOY makinelerini 3D baskı kalıp uygulamaları için güçlü bir çözüm haline getirir.
Ar-Ge, prototipleme ve düşük hacimli seri üretim projelerinde Dr. BOY, 3D baskı kalıpların potansiyelini maksimum verimle kullanmayı mümkün kılar.
